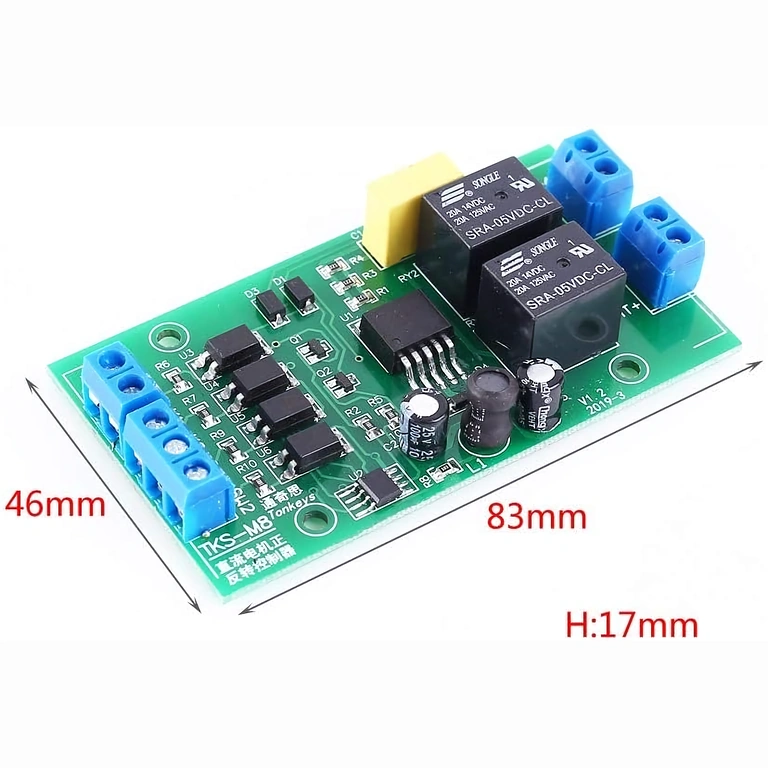

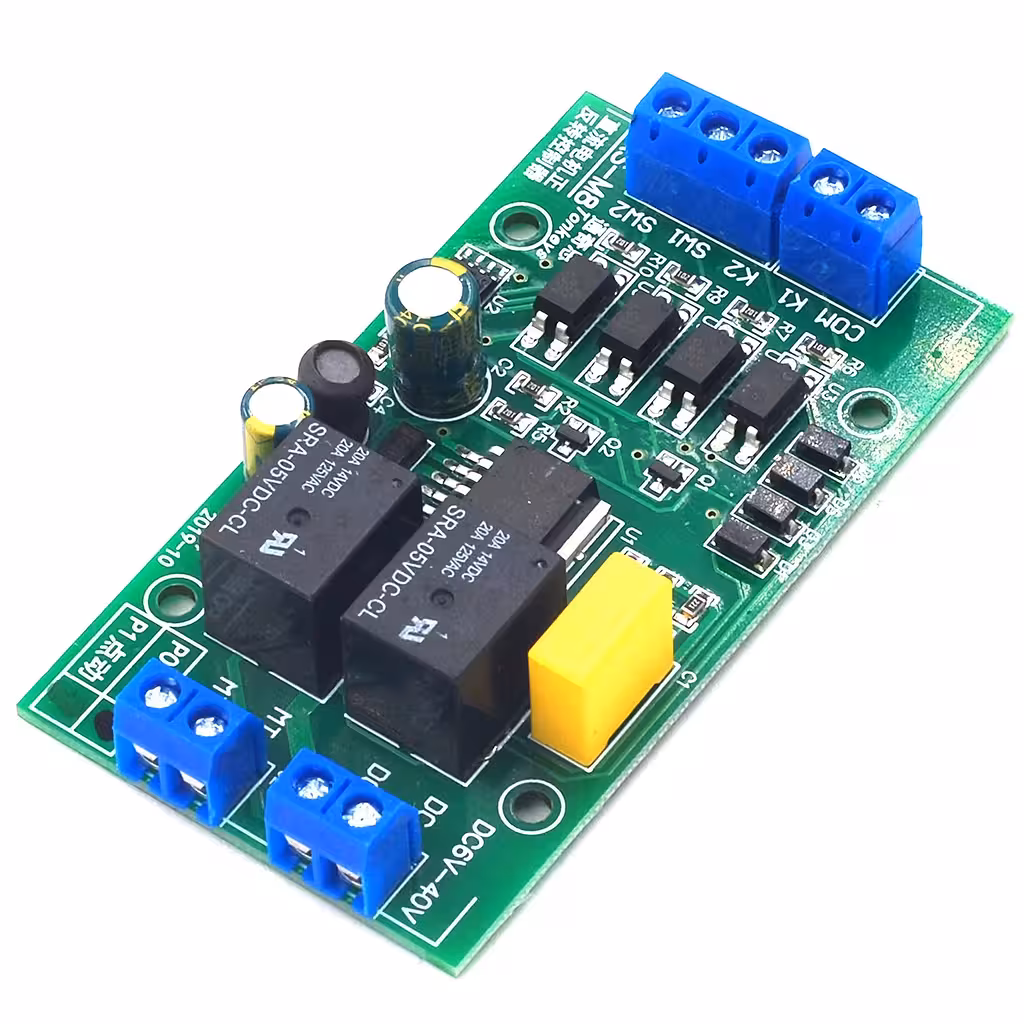

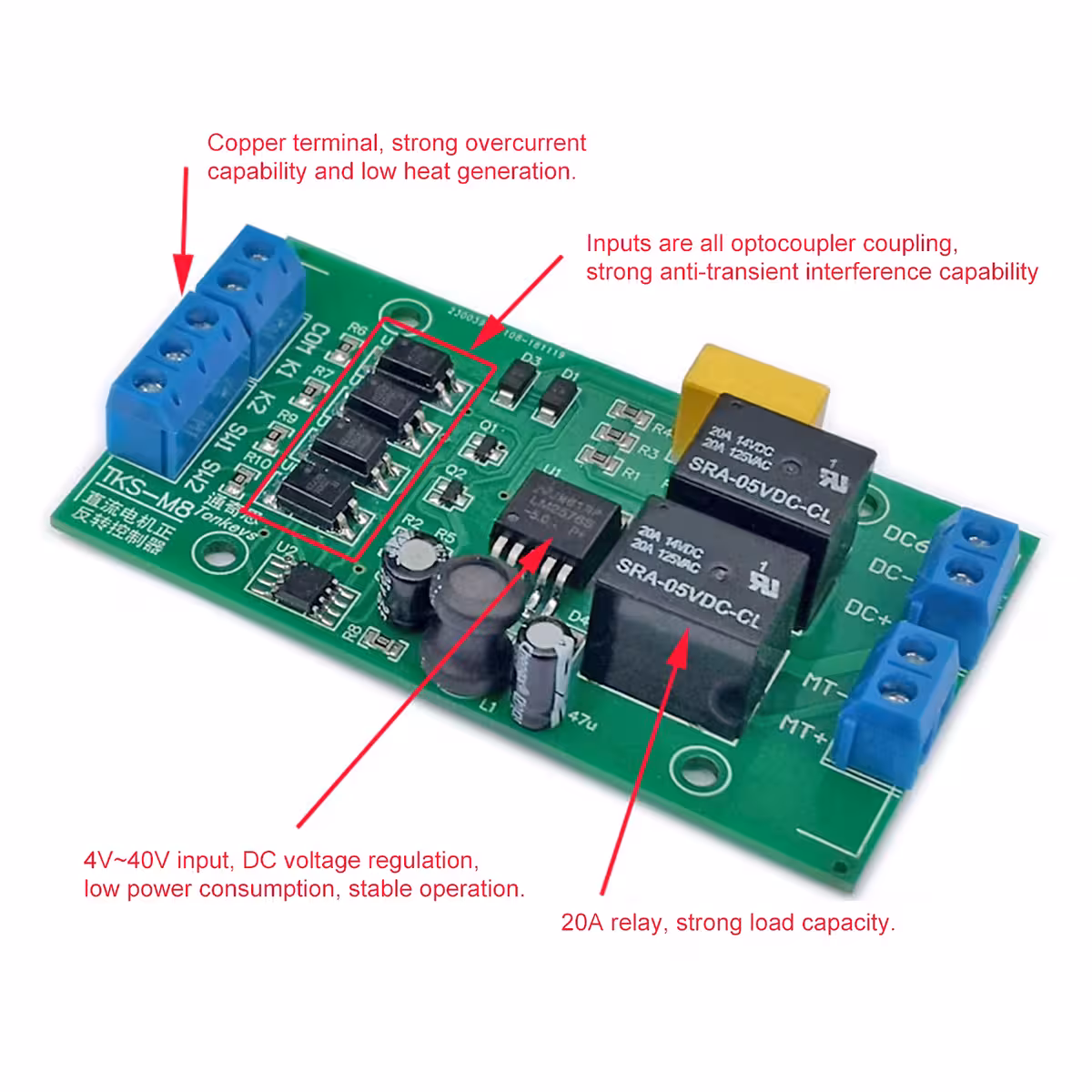

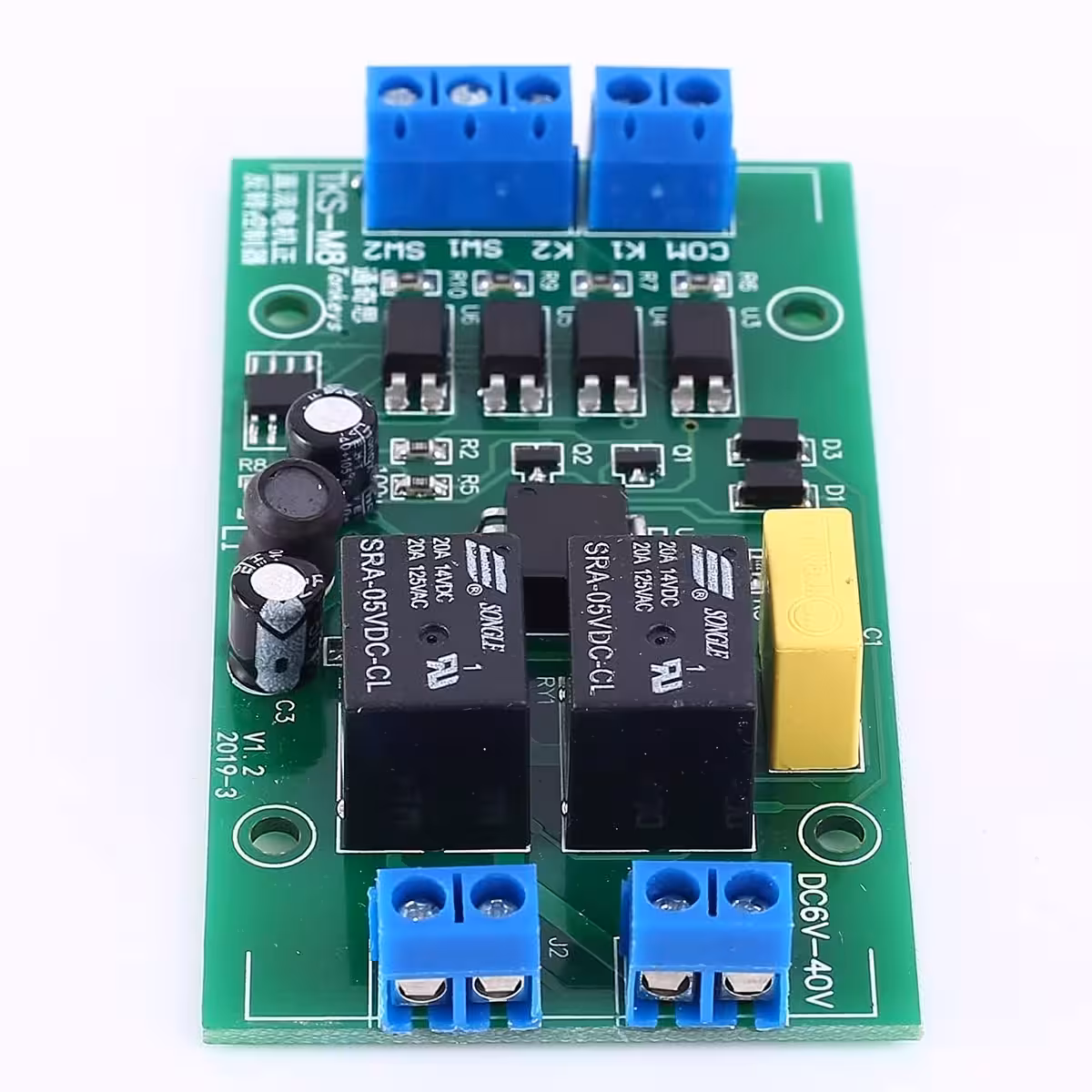

DC variklio krypties valdiklis – patogus pirmyn/atgal judėjimo valdymas be papildomų komponentų
Turite linijinę pavarą, reversinį mechanizmą ar DIY projektą, kuriam reikia tikslaus krypties valdymo? Be specializuoto modulio tektų vargti su relėmis, tranzistoriais ir sudėtingomis laidų jungtimis. Šis DC variklio krypties valdiklis viską išsprendžia viename kompaktiškame įrenginyje: prijunkite maitinimą, variklį bei mygtukus ir sistema veiks per kelias minutes.
Pastaba: Variklis gauna tokią pačią įtampą, kokia tiekiama į modulį. Šis valdiklis įtampos nereguliuoja.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Platus įtampos diapazonas: 4–40V DC — tinka LiPo baterijoms, laboratoriniams ar pramoniniams maitinimo šaltiniams be jokių modifikacijų
- Išėjimo srovė iki 20A — puikiai susidoroja su didelėmis paleidimo srovėmis, tinka apkrovoms iki ~80W
- Du pasirenkami režimai: PO ir P1 — rinkitės tarp automatinio fiksavimo (paleidimas trumpu impulsu) arba „jog“ režimo (veikia tik tol, kol laikote nuspaudę mygtuką)
- Universalios „active-low“ įvestys — tiesiogiai prijunkite paprastus mygtukus, mechaninius NO tipo galinius jungiklius ar 3 laidų NPN jutiklius be papildomų rezistorių ar loginių schemų
- Integruoti galiniai jungikliai SW1/SW2 — automatinis sustojimas pasiekus galinį tašką, apsaugantis nuo mechaninių strigčių ar perkrovų
- Ilgaamžiškumas >150 000 ciklų — patikimas veikimas net ir intensyviai naudojant kasdien
- Mažos energijos sąnaudos: 0,6W (veikiant) / 0,1W (budėjimo režimu) — nealina baterijos, kai sistema nenaudojama
Techninės detalės ir našumas
Valdiklis naudoja „active-low“ įvesties architektūrą: komanda aktyvuojama, kai įtampa įvestyje nukrenta žemiau 2V. Tai reiškia, kad paprasti mygtukai, NO (normaliai atviri) mechaniniai jungikliai ir 3 laidų NPN-NO jutikliai jungiami tiesiogiai, be jokių tarpinių komponentų.
Atsako laikas yra ≈20ms (K1/K2 komandoms) ir ≈50ms (SW1/SW2 jungikliams) — pakankamai greitas dinaminėms užduotims ir pakankamai stabilus, kad būtų išvengta klaidingų suveikimų.
Esant aukštesnei įtampai, rekomenduojama srovė mažėja: prie 12V galima naudoti iki 20A, o prie 24V rekomenduojama riboti srovę iki ~10A, siekiant užtikrinti saugų terminį režimą ilgalaikiam darbui. Visada naudokite tinkamo dydžio saugiklį ir apkrovą atitinkančius laidus.
| Parametras | Vertė / Detalės |
|---|---|
| Darbinė įtampa | DC 4–40V (rekomenduojama 6–36V) |
| Maksimali išėjimo srovė | iki 20A (prie 12V) |
| Rekomenduojama variklio galia | iki ~80W |
| Modulio sąnaudos (veikiant) | apie 0,6W |
| Modulio sąnaudos (budėjimo) | apie 0,1W |
| Įvesties signalo tipas | Active-low (aktyvuojasi esant įtampai < 2V) |
| K1/K2 atsako laikas | ≈ 20ms |
| SW1/SW2 atsako laikas | ≈ 50ms |
| Veikimo režimai | PO (automatinis fiksavimas) / P1 (jog) |
| Ilgaamžiškumas | >150 000 ciklų |

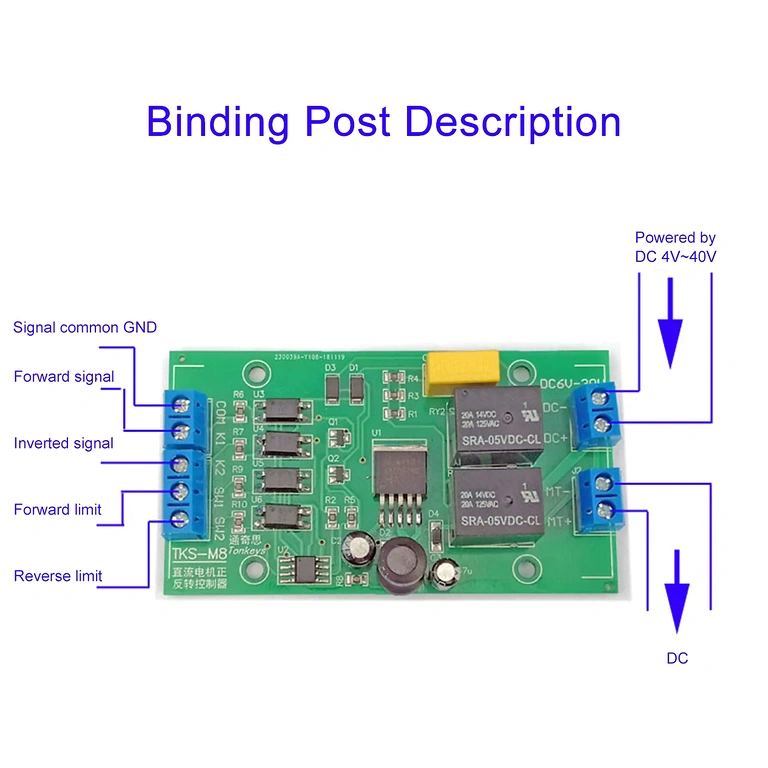

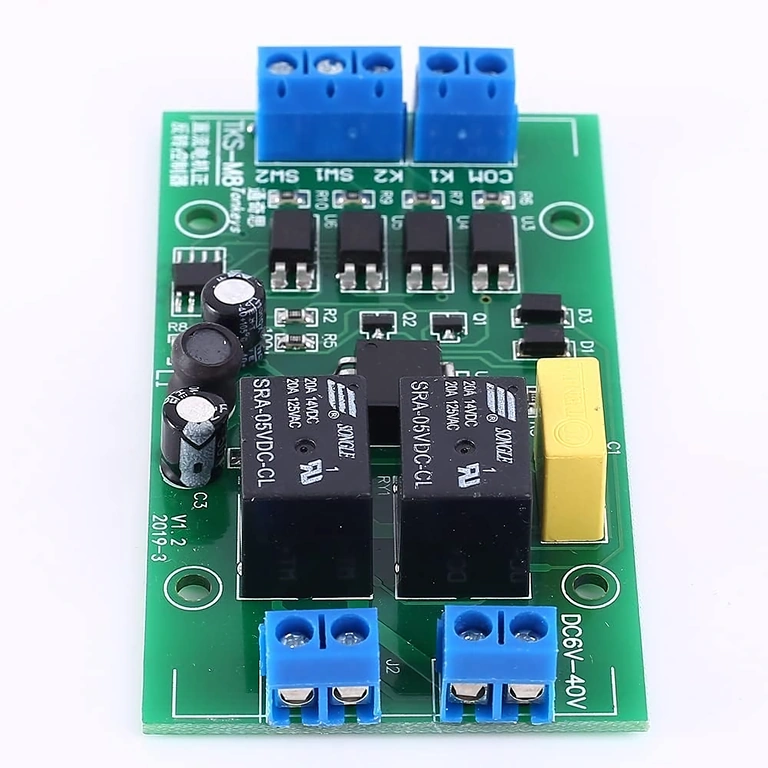

| K1 įvestis | Judėjimo pirmyn komanda (active-low) |
| K2 įvestis | Judėjimo atgal komanda (active-low) |
| SW1 | Galinio taško jungiklis (pirmyn) (rekomenduojamas NO) |
| SW2 | Galinio taško jungiklis (atgal) (rekomenduojamas NO) |
| VIN+ / VIN- | Modulio maitinimas DC 4–40V |
| Motor+ / Motor- | Išėjimas į DC variklį |
Programavimo ir naudojimo instrukcijos

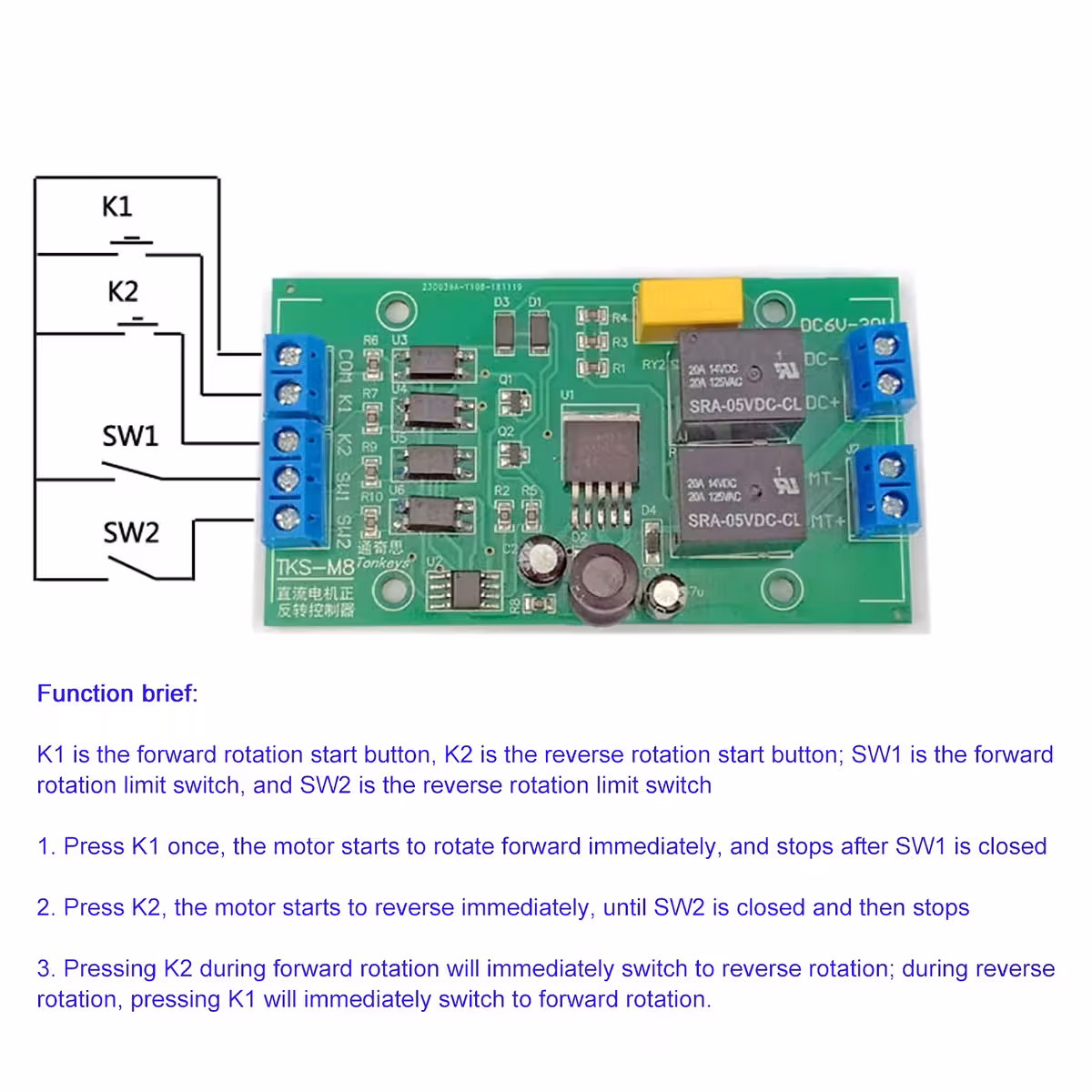

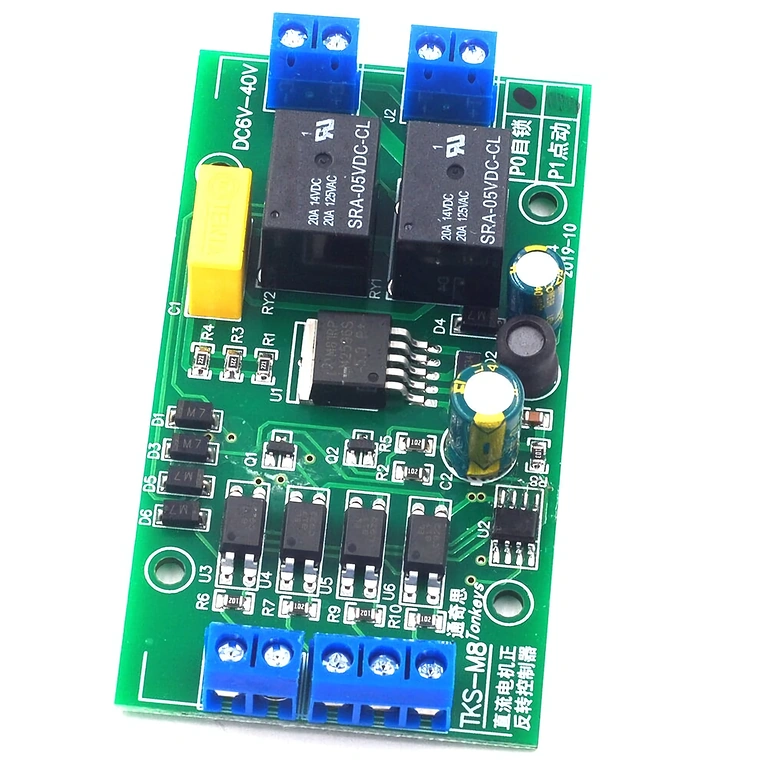

PO režimas (automatinis fiksavimas): Trumpas impulsas į K1 arba K2 paleidžia variklį. Jis veikia savarankiškai tol, kol pasiekiamas atitinkamas galinis jungiklis arba gaunama priešinga komanda. Idealu automatizavimui.
P1 režimas (jog): Variklis veikia tik tol, kol K1 arba K2 komanda išlieka aktyvi. Idealu tiksliam reguliavimui ir rankiniam pozicionavimui.

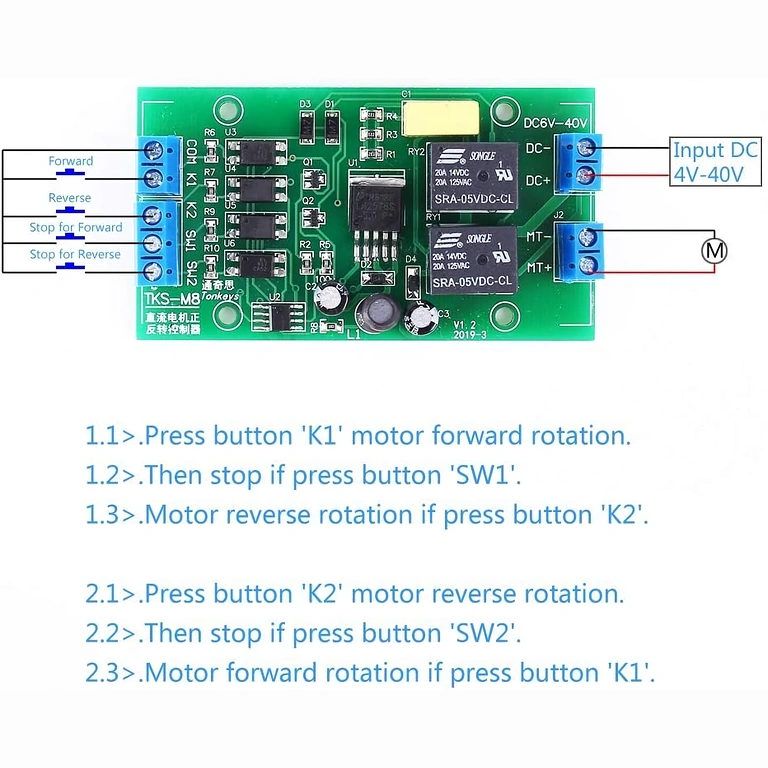

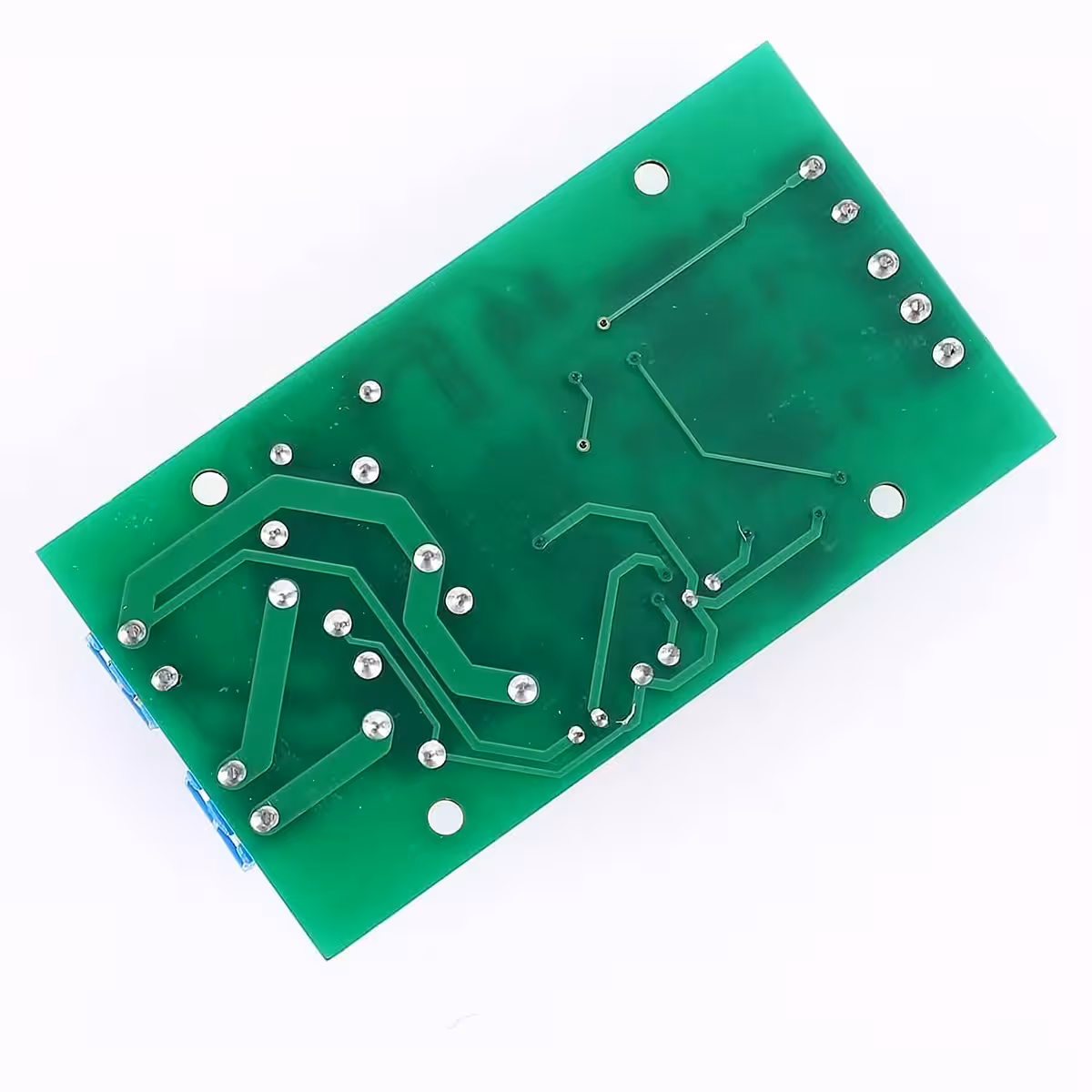

- Prijunkite maitinimo šaltinį prie VIN+ ir VIN– (laikykitės poliškumo).
- Prijunkite DC variklį prie Motor+ ir Motor–.
- Pasirinkite veikimo režimą: PO (automatinis fiksavimas) arba P1 (jog).
- Prijunkite mygtukus arba valdymo signalus prie K1 (pirmyn) ir K2 (atgal) — tai „active-low“ įvestys.
- Papildomai prijunkite mechaninius jungiklius arba NPN-NO jutiklius prie SW1 ir SW2.
- Automatiniam cikliniam judėjimui A→B→A: prijunkite A pozicijos NO jungiklį prie K1, o B pozicijos NO jungiklį prie K2 (SW1/SW2 palikite neprijungtus).
- Arduino integracijai: sujunkite Arduino GND su valdiklio GND, o skaitmeninius išėjimus (OUTPUT) prijunkite prie K1 ir K2. Aktyvavimui nustatykite LOW būseną.
- Įvertinkite variklio paleidimo srovę ir maitinimo linijoje būtinai naudokite saugiklį.
Pakuotės turinys
- 1 × DC variklio krypties valdiklis (pirmyn/atgal), PO/P1 režimai
Dažniausiai užduodami klausimai
Ką reiškia „active-low“ ir kodėl tai svarbu?
Įvestis aktyvuojasi, kai įtampa joje nukrenta žemiau 2V (t.y. kai ji sujungiama su žeme/GND). Paprasti mygtukai, NO jungikliai ir NPN jutikliai veikia būtent taip, todėl nereikia jokių papildomų rezistorių ar keitiklių.
Kuo skiriasi PO ir P1 režimai?
PO režime trumpas impulsas paleidžia variklį ir jis veikia iki galinio jungiklio arba kitos komandos — patogu automatikai. P1 režime variklis sukasi tik tol, kol laikote nuspaudę mygtuką — patogu tiksliam rankiniam valdymui.
Ar galima šį valdiklį jungti tiesiai prie Arduino?
Taip. Sujunkite Arduino GND su valdiklio GND, o du skaitmeninius Arduino pinus (nustatytus kaip OUTPUT) prijunkite prie K1 ir K2. Kai pino būsena LOW, komanda aktyvi. Arduino valdo logiką, o valdiklis – galią.
Ar galima naudoti NC (normaliai uždarus) jungiklius?
Valdiklis optimizuotas NO (normaliai atviriems) jungikliams. NC kontaktai apverčia logiką ir gali sukelti netinkamą veikimą. SW1 ir SW2 jungtims visada naudokite NO kontaktus.
Ar reikalingas radiatorius esant maksimaliai srovei?
Jei srovė artima 20A arba naudojate intensyviais ciklais, užtikrinkite gerą ventiliaciją ir stebėkite temperatūrą. Ilgalaikiam darbui su didele apkrova rekomenduojame pridėti nedidelį radiatorių ar užtikrinti priverstinį aušinimą.
Kaip sukurti automatinį ciklinį judėjimą be laikmačio?
Prijunkite A pozicijos NO jungiklį prie K1, o B pozicijos NO jungiklį prie K2 (SW1 ir SW2 palikite laisvus). Pasiekus galinį tašką, jungiklis automatiškai aktyvuos priešingą kryptį — variklis judės pirmyn ir atgal be jokio papildomo įsikišimo.
