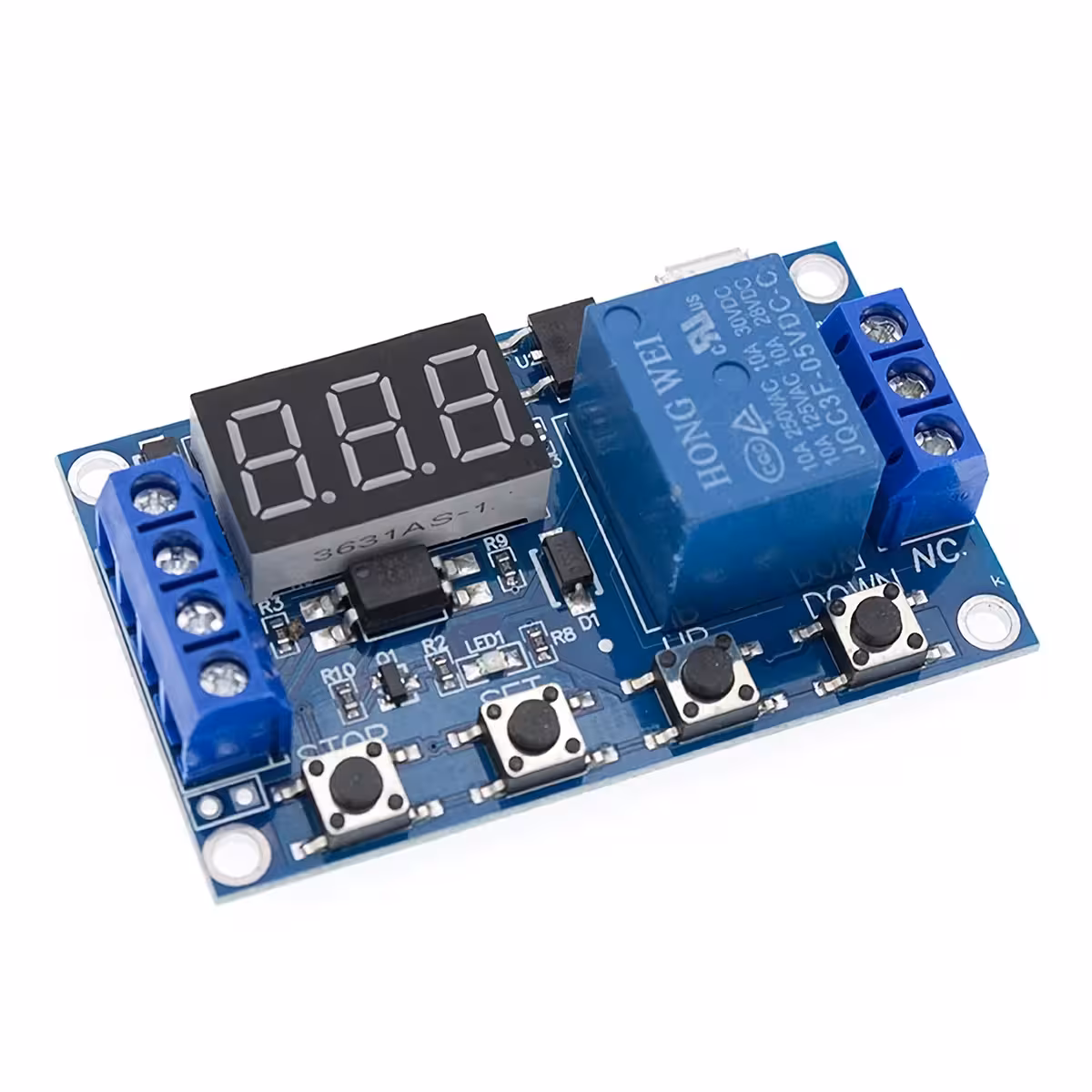

6–30V delsimasis relės modulis įvairiais kampais

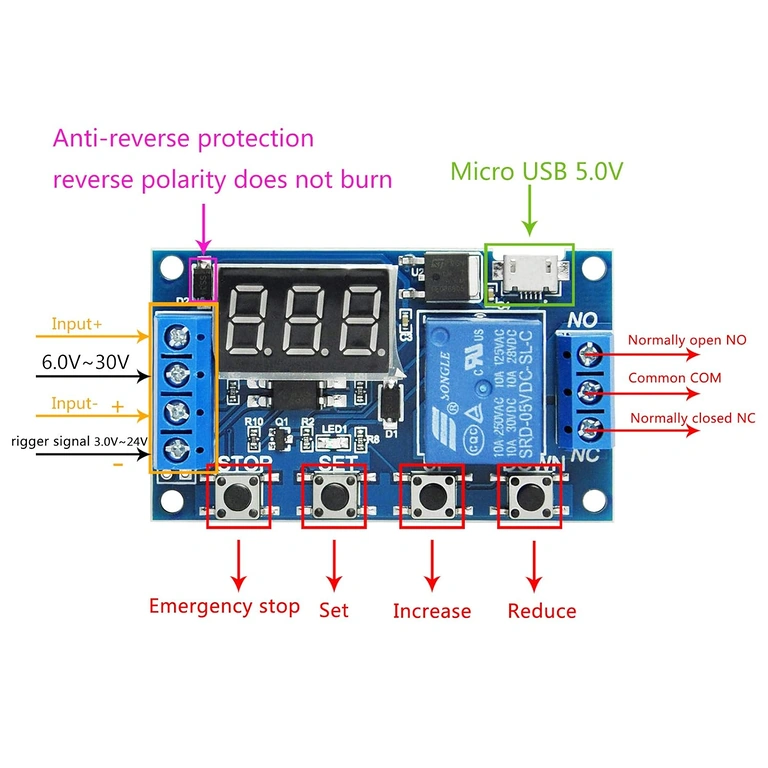

Relės modulio su delsimo ir reguliuojamo laiko schema 6–30V, detalus planas

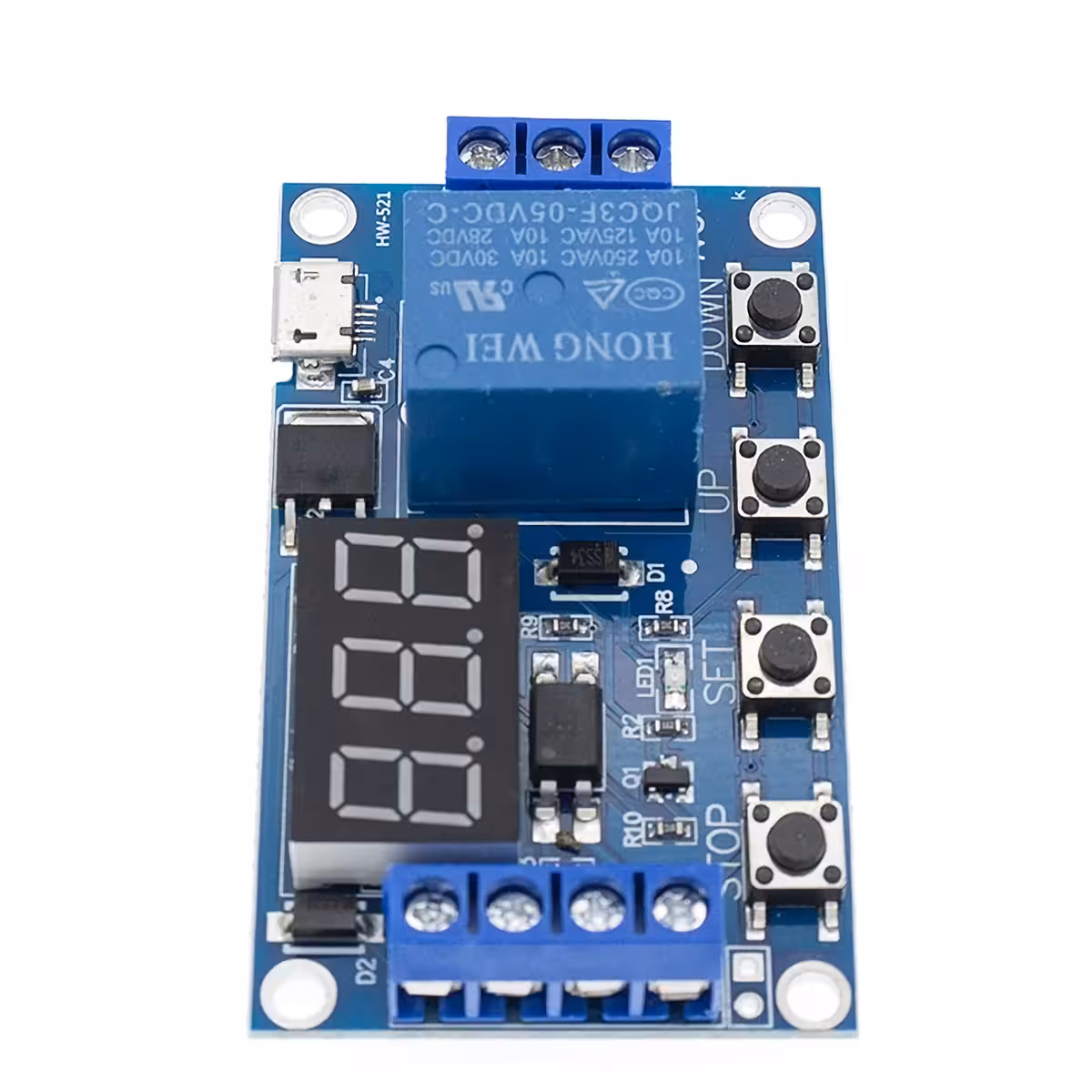

6–30V relės modulio išėjimo gnybtų artimas planas

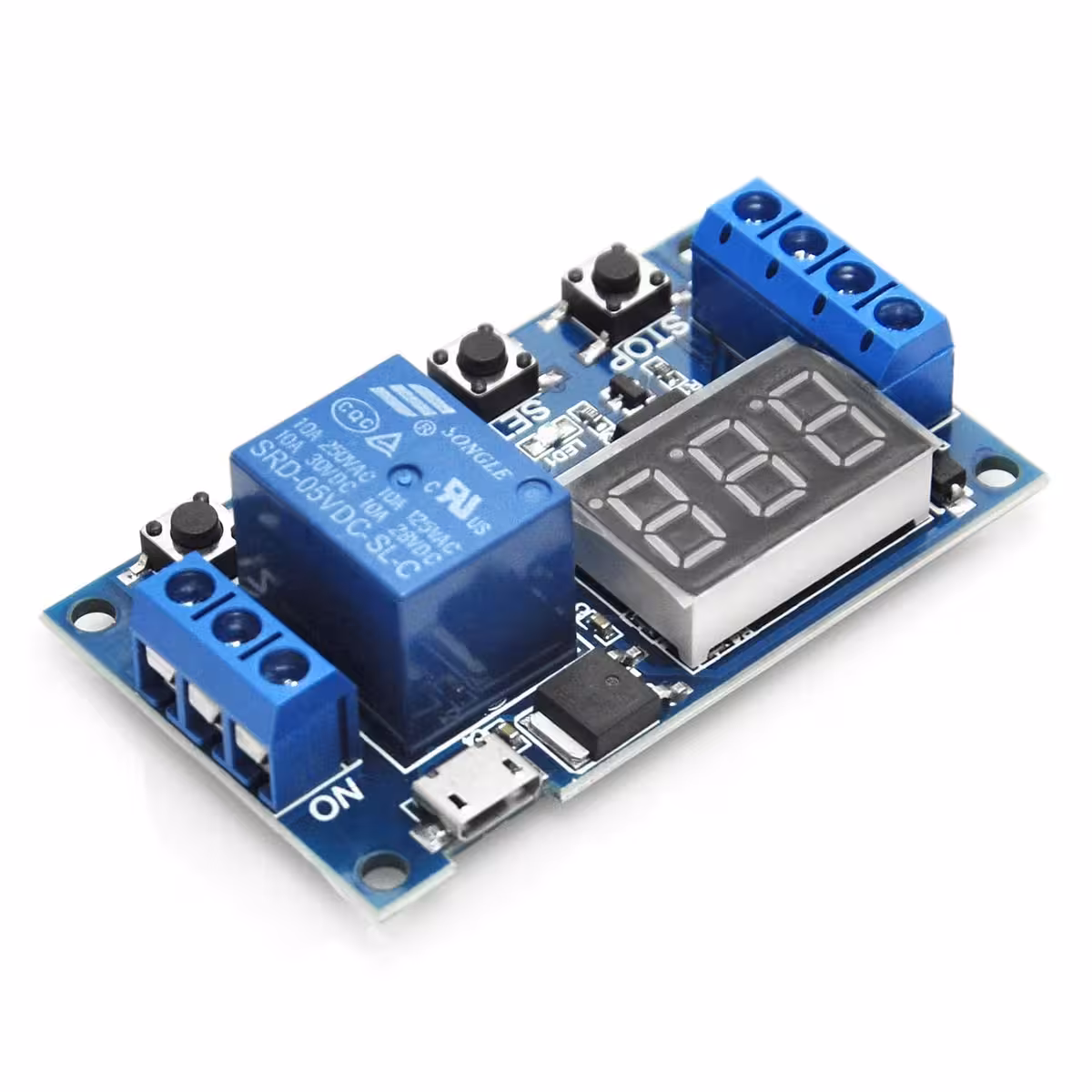

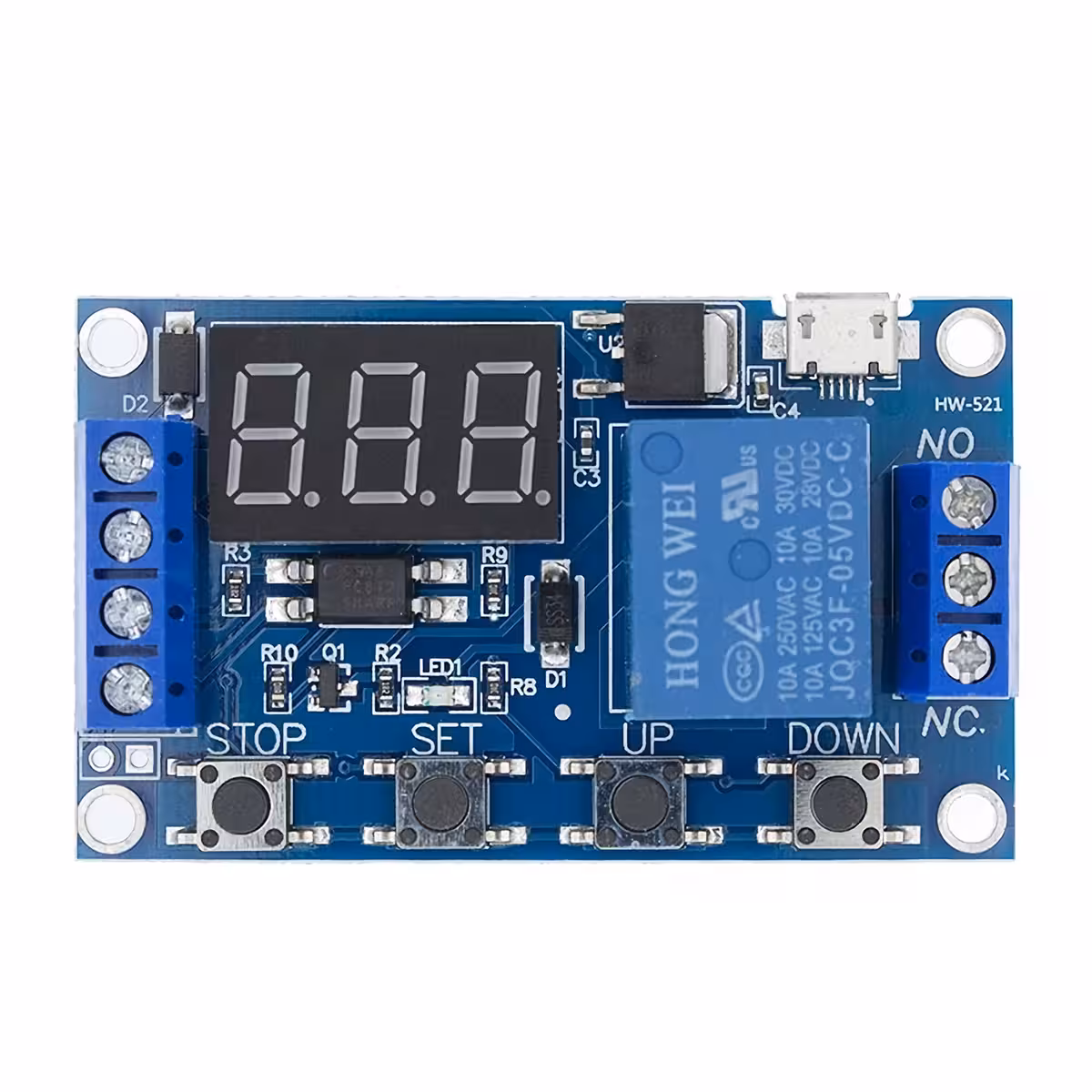

6–30V laikmačio relės modulio bendroji peržiūra

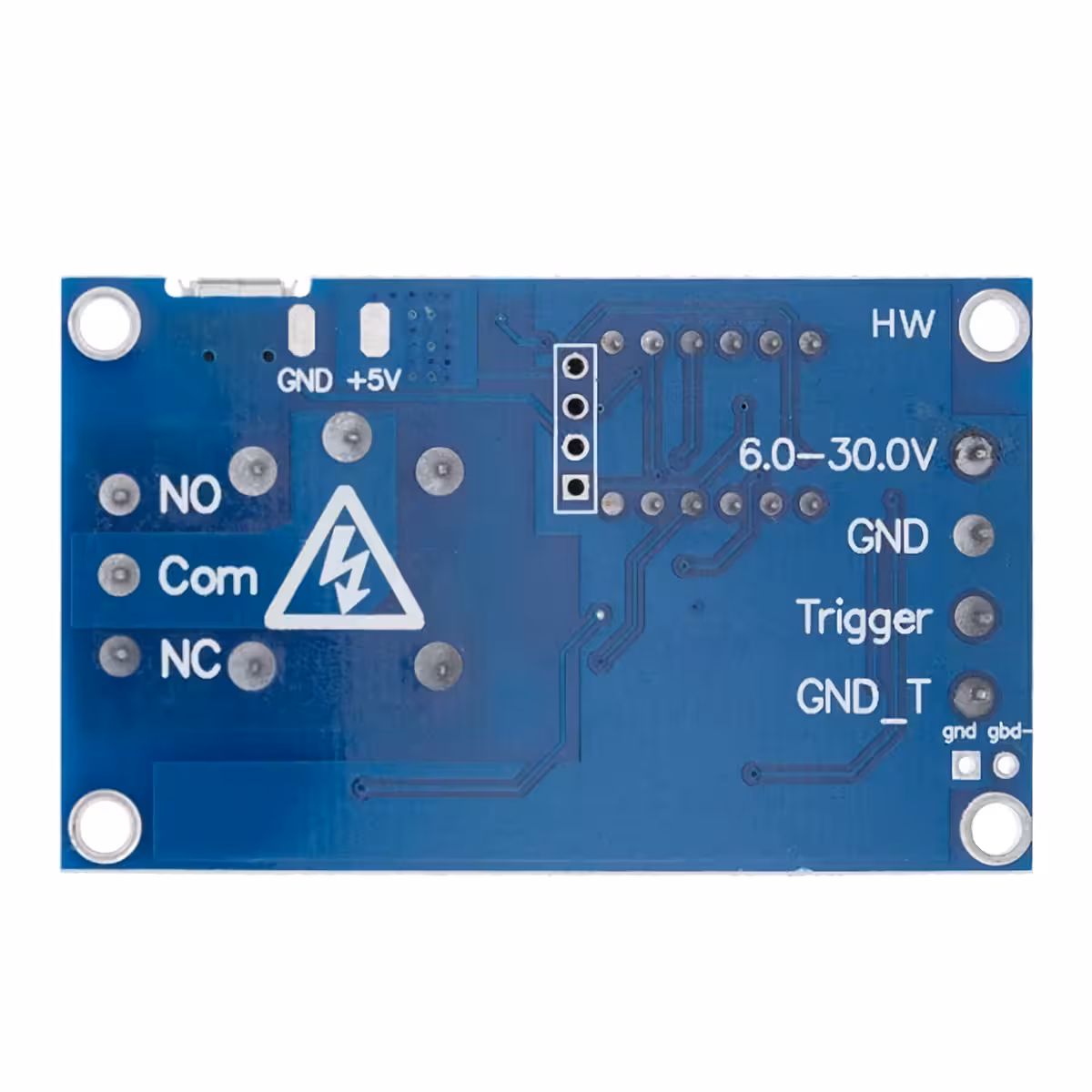

6–30V relės modulio PCB galinė peržiūra su takeliais ir litavimo zonomis

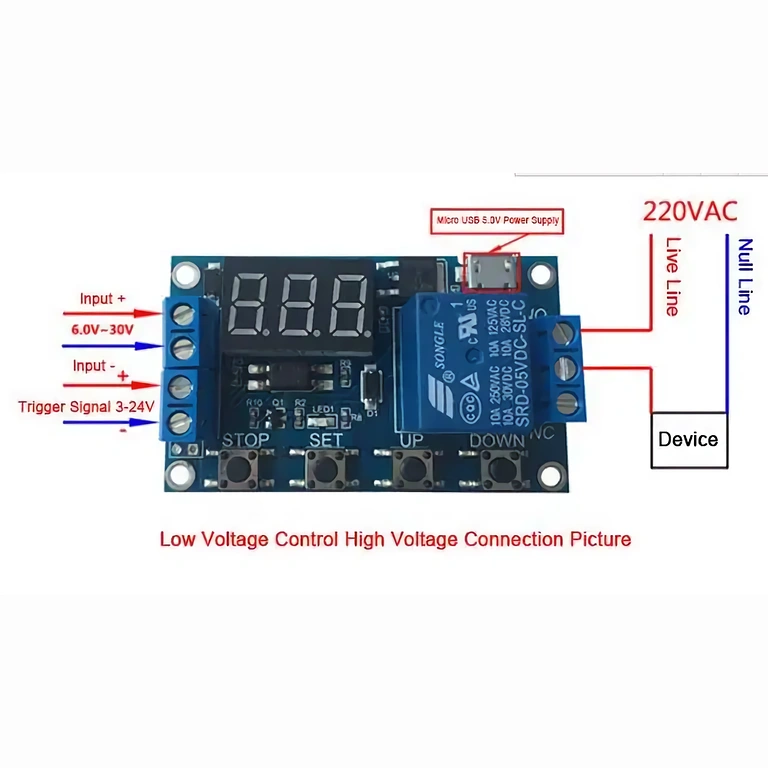

6–30V relės modulio su reguliuojamu laikmačiu vizualios jungčių instrukcijos

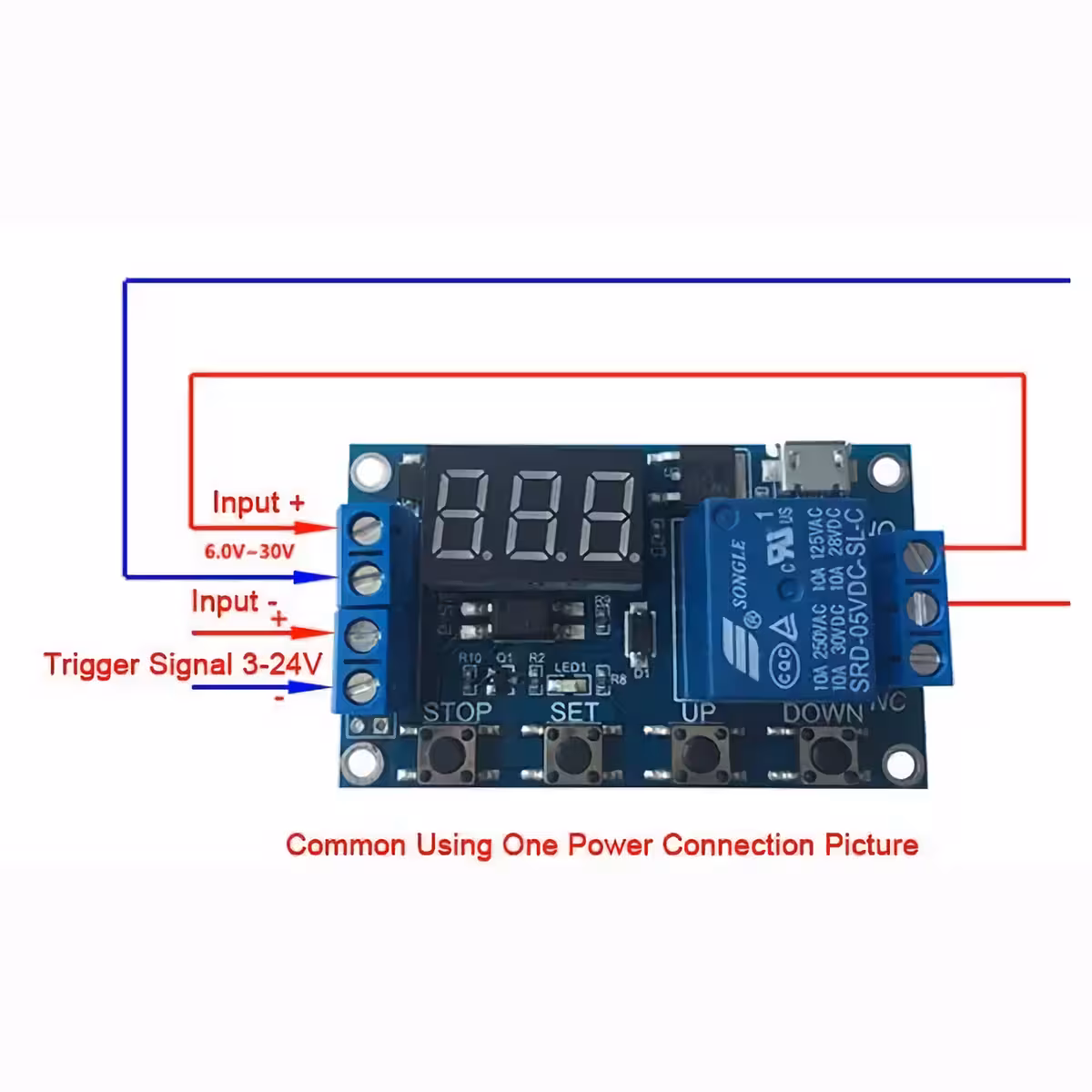

6–30V relės modulio įėjimų/išėjimų elektros schema

6–30V relės modulis kampinė nuotrauka

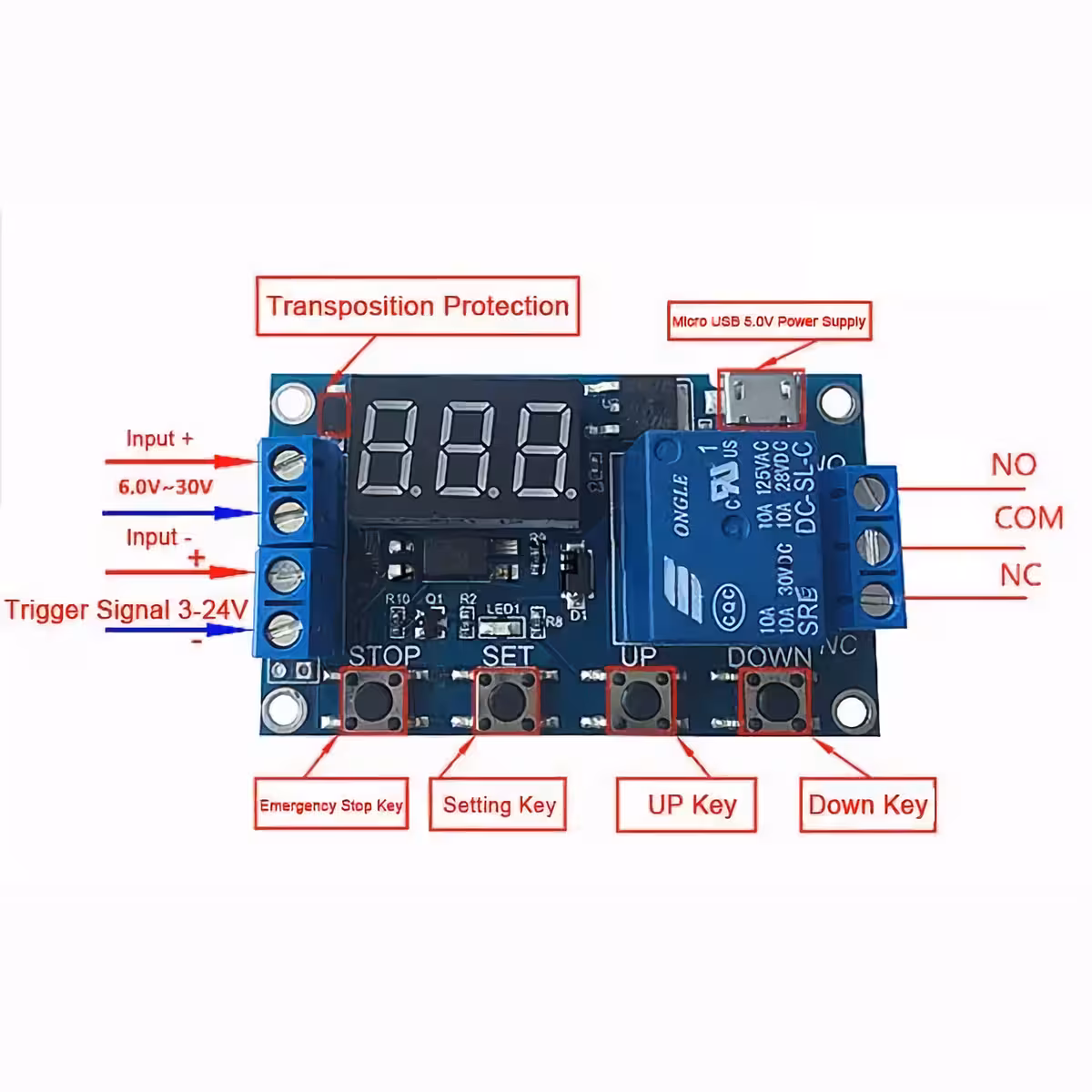

6–30V relės modulio laikmačio kontrolės schema

6–30V delsimasis relės modulis galinė peržiūra su gnybtais

6–30V laikmačio relės modulio galinis skydelis su įėjimo/išėjimo gnybtais

6–30V relės modulis su ekranu ir reguliuojamu laikmačiu – priekinė peržiūra

6–30V relės modulis su reguliuojamu laiku 0.1–999 min., šoninė peržiūra

6–30V relės modulio elektroninio laikmačio detalė, aukštas tikslumas

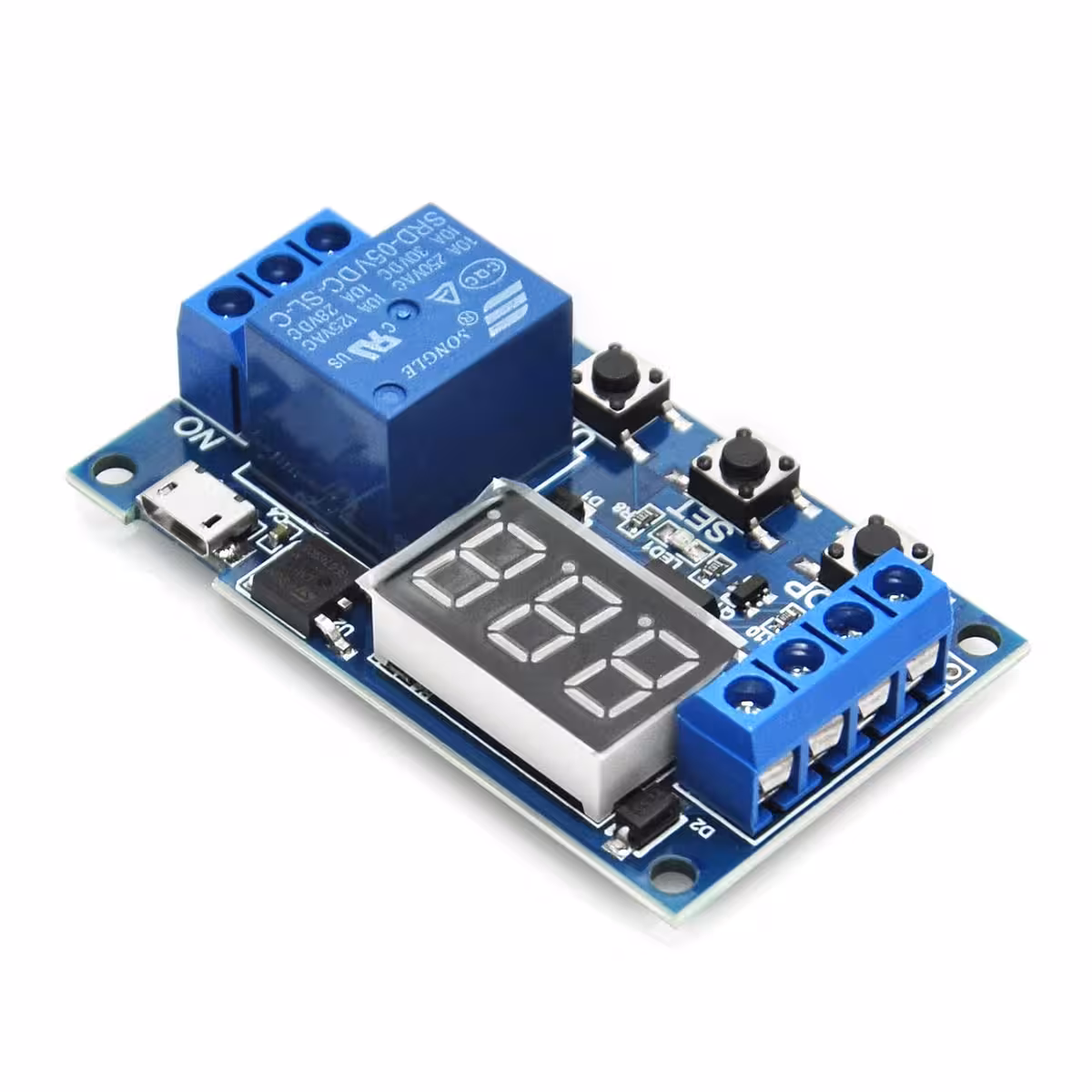

6–30V relės modulio mygtukų ir ekrano artimas planas

6–30V laikmačio relės modulio galios relės komponento artimas planas

Prekės kodas: 10454

Laikmačio relės modulis su ekranu – 6–30V – reguliuojamas laikas 0.1s–999min

4 €

Neturime

Elektronika & Automatizavimas

Pristatymo kaina: 6 € Numatomas pristatymas: ...

Nemokamas pristatymas užsakymams, kurių vertė yra bent 80 €!
Įdėkite prekių už 80 €, kad gautumėte nemokamą pristatymą!

Minimali užsakymo suma yra 10 €.

Aprašymas

Programuojamas laikmatis su relės moduliu ir ekranu

Trumpas pristatymas

Laikmačio relės modulis su reguliuojamu vėlavimu ir laiku, suderinamas 6–30V (galimas maitinimas per MicroUSB 5V). Idealus pramoniniams ir DIY projektams, kuriems reikalingas relės modulis su vėlavimu, valdymu ir reguliuojamu laiku, su skaitmeniniu ekranu bei apsauga nuo trukdžių.

Pagrindinės savybės

Maitinimo įtampa: 5V (MicroUSB) arba 6–30V DC
Triggere: High Level Trigger 3–24V
Išėjimo galia: iki 30VDC 5A arba 220VAC 5A
Optokoplerio izoliacija: padidina atsparumą trukdžiams ir įsimena nustatymus
Laiko tikslumas: reguliuojamas 0,1 s – 999 min
Skaitmeninis ekranas: rodo didėjantį arba mažėjantį laiką, būsenos indikatorius
Matmenys: 62 × 38 × 17 mm

Privalumai

Intuityvus nustatymas — mygtukai SET / UP / DOWN / STOP greitam parametrų koregavimui
Patikimas veikimas triukšmingoje aplinkoje dėl optokoplerio
Daugialypiai režimai (P1–P4) lankstumui automatizacijoje
Parametrų nuolatinė atmintis po nustatymo
Kompaktiškas ir lengvai integruojamas į skydus ar DIY projektus

Techninės specifikacijos

Parametras	Detalė
Maitinimo įtampa	5V MicroUSB arba 6–30V DC
Triggere	High Level 3–24V
Izoliacijos tipas	Optokopleris
Perjungimo srovė	≤ 5A (iki 30VDC arba 220VAC)
Laiko intervalas	0,1 s – 999 min (pasirenkamas)
Režimai	P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Matmenys	62 × 38 × 17 mm
Ekrano tikslumas	0,1 s / 1 s / 1 min (pasirenkamas pagal dešimtainę poziciją)

Veikimo režimai (detaliai)

P1 — Pulse ON (OP)

Gavus signalą, relė įsijungia OP laikui, tada išsijungia. Subrežimai:

P1.1 — ignoruoja pakartotinius signalus OP laikotarpiu
P1.2 — pakartotinis signalas iš naujo paleidžia OP laikmatį
P1.3 — reset signalas sustabdo relę ir laikmatį

P2 — Delay then ON

Gavus signalą, modulis laukia CL, tada aktyvuoja relę OP laikui, po to išsijungia.

P3 — Loop (ON/OFF ciklas)

P3.1 — įjungia ON/OFF ciklą gavus signalą; P3.2 — automatinis ciklas įsijungia prie maitinimo be signalo. Ciklo skaičius (LOP) nustatomas arba neribojamas.

P4 — Hold then Delay

Relė lieka aktyvi, kol signalas yra. Signalui dingus, prasideda OP laikmatis; pasibaigus jis išsijungia. Laikmatis resetinamas signalo metu.

Parametrų nustatymas (žingsnis po žingsnio)

Įsitikinkite, kad modulis gauna tinkamą maitinimą (5V MicroUSB arba 6–30V per jungtis).
Pagrindiniame ekrane palaikykite SET 2 s, kad patektumėte į režimo pasirinkimo meniu.
Naudokite UP/DOWN pasirinkti P1–P4; trumpai SET redaguoti OP / CL / LOP parametrus.
Nustatę reikšmes, palaikykite SET 2 s, kad išsaugotumėte ir grįžtumėte į pagrindinį ekraną.
Naudokite STOP greitam ON/OFF būsenos keitimui (avarinis stabdymas).

Kaip pasirinkti laiko intervalą

Trumpai paspauskite STOP nustatymo meniu, kad perkeltumėte dešimtainę kablelę ir pasirinktumėte tikslumą (0,1 s / 1 s / 1 min). Pavyzdys: OP = 03.2 rodo 3,2 sek.

Atsargumo priemonės ir prijungimas

Atkreipkite dėmesį į relės kontaktus — jie pasyvūs; netinkamas prijungimas gali sukelti pavojų aukštai įtampai (220VAC).
Relės kaiščiai yra atviri — vengti tiesioginio kontakto veikimo metu.
Naudokite trigger signalą pagal specifikaciją (High Level 3–24V).
Pasirinktinai prijunkite signalą prie sistemos žemės tik jei projekto specifikacija leidžia.

Rekomenduojamos taikymo sritys

Pramoninė ir namų automatizacija
Mažų variklių, siurblių ir vožtuvų valdymas (laikykitės max srovės)
DIY sistemos su Arduino / PLC laiko valdymui
Projektai, reikalaujantys relės modulio su vėlavimu ir ekranu stebėjimui

Dažniausiai užduodami klausimai

Ar galima maitinti per MicroUSB?: Taip — palaikomas MicroUSB 5V maitinimas; alternatyviai 6–30V per jungtis.
Kokia maksimali srovė kontakte?: Iki 5A prie 30VDC arba 220VAC (tikrinkite apkrovos sąlygas ir galios faktorių).
Minimalus laiko intervalas?: 0,1 s (priklausomai nuo dešimtainės pozicijos) ir iki 999 min.

Techninė pastaba

Modulis turi optokoplerio izoliaciją, nuolatinę parametrų atmintį ir palaiko kelis veikimo režimus (P1–P4). Rekomenduojamas vartotojams, kuriems reikia relės modulio su vėlavimu, valdymu ir reguliuojamu laiku, su matomu ekranu ir tikslia kontrole.
