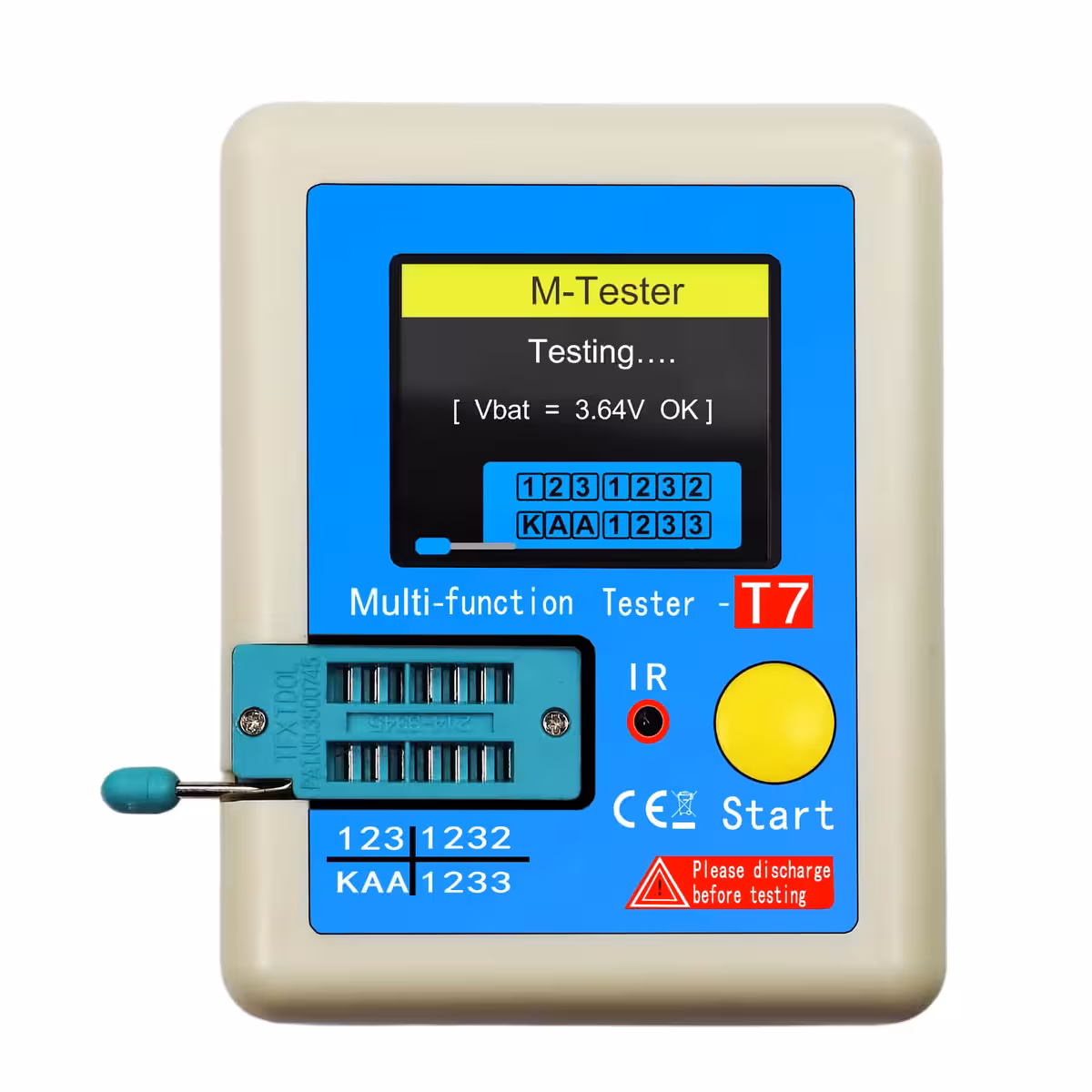

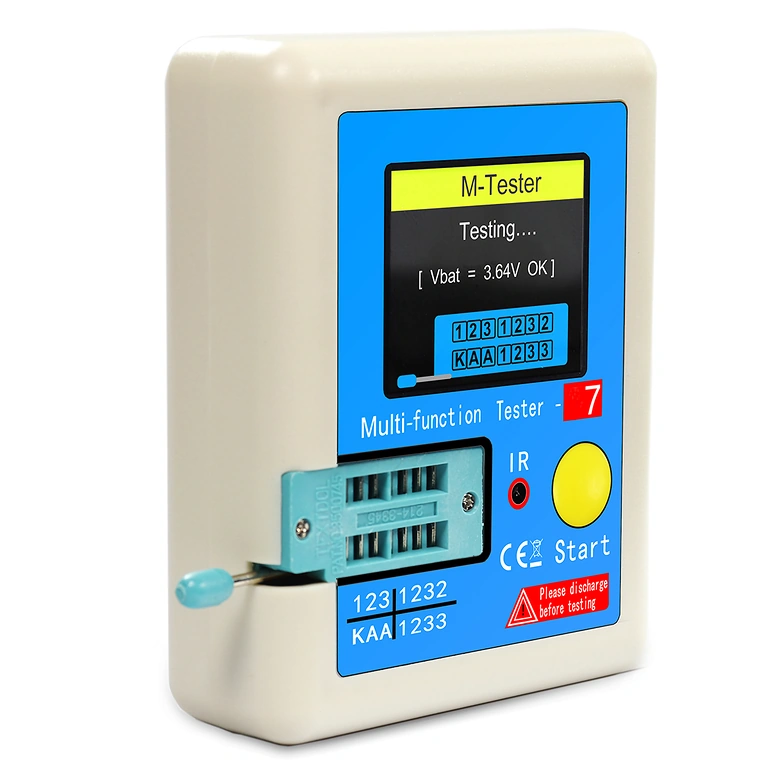

LCR-T7 ESR matuoklis – automatinis komponentų testeris, atpažįstantis detales per kelias sekundes
Turite nežinomą elektronikos komponentą ir nežinote, kas tai? O gal norite greitai patikrinti, ar elektrolitinis kondensatorius vis dar tinkamas naudoti? LCR-T7 tai atlieka be jokių sudėtingų nustatymų — tiesiog prijunkite detalę, paspauskite mygtuką ir rezultatus matysite spalvotame TFT ekrane.
Pastaba: NIEKADA nejunkite įkrautų kondensatorių. Prieš tikrindami, įsitikinkite, kad visi komponentai yra visiškai iškrauti, kad išvengtumėte prietaiso sugadinimo. Įkraukite akumuliatorių, kai įtampa nukrenta žemiau 3V.
Kodėl verta rinktis LCR-T7 modelį? (Pagrindiniai privalumai):
- Automatinis aptikimas be nustatymų — prijunkite komponentą prie bet kurių 3 gnybtų, o testeris pats atpažins tipą: tranzistorius, kondensatorius, rezistorius, diodas ar induktorius.
- ESR matavimas realiuoju laiku — lygiavertės nuosekliosios varžos (ESR) vertė parodo, ar elektrolitinis kondensatorius veikia tinkamai, ar yra susidėvėjęs, be jokios papildomos įrangos.
- Platus komponentų palaikymas — NPN/PNP, N/P kanalo MOSFET, IGBT, JFET, triakai, Zenerio diodai iki 30V, kondensatoriai 25pF–100mF, rezistoriai 0.01Ω–50MΩ.

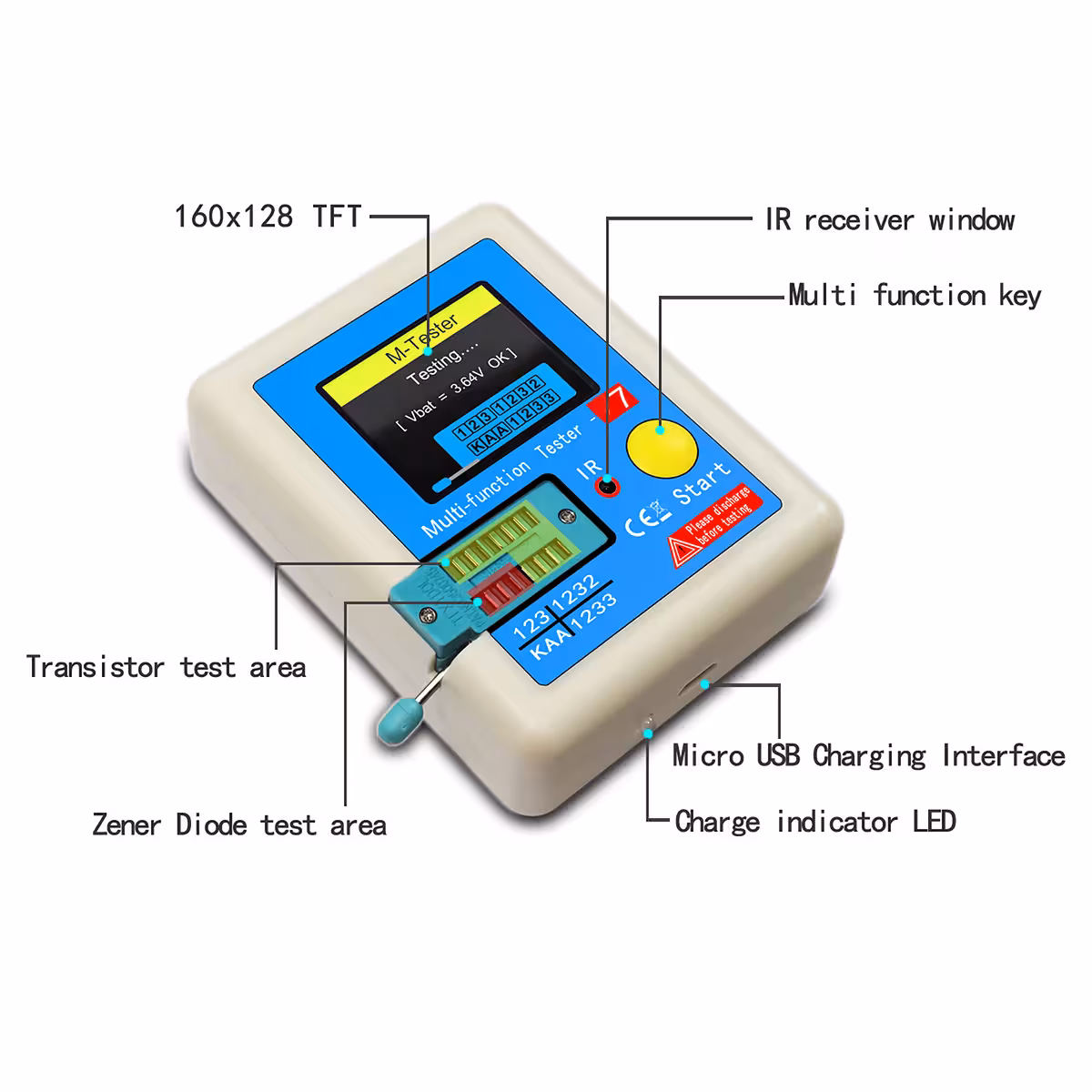

- Spalvotas 160×128 TFT ekranas — rodo komponento simbolio schemą ir visus svarbius parametrus, o ne tik skaitinę vertę.
- IR dekodavimas — analizuoja televizorių ir buitinės technikos nuotolinio valdymo pultų infraraudonųjų spindulių signalus, kas itin naudinga servise.
- Įkraunamas per micro-USB — nereikia rūpintis AAA baterijomis; įkraukite iš bet kurio 5V šaltinio, įskaitant kompiuterio USB prievadą.
- Automatinis kalibravimas — kiekvieną kartą įjungus prietaisą, užtikrinamas matavimų tikslumas nepriklausomai nuo darbo sąlygų ar temperatūros.
- Automatinis išsijungimas — taupo energiją, kai prietaisas nenaudojamas, todėl akumuliatorius tarnauja ilgiau.
Detalės ir našumas
Kiekvieną kartą įjungus, LCR-T7 atlieka vidinį automatinį kalibravimą — tai reiškia, kad nereikia nieko reguliuoti rankiniu būdu, o rezultatai yra tikslūs bet kokiomis dirbtuvių sąlygomis. Kondensatorių matavimo diapazonas apima viską nuo 25pF (mažų keraminių kondensatorių) iki 100mF (galingų elektrolitinių kondensatorių), vienu metu rodant talpą ir ESR vertę. Induktyvumas matuojamas nuo 0.01mH iki 20H, o tai pakanka filtravimo ritėms ir mažiems transformatoriams. IR dekodavimo funkcija paverčia LCR-T7 universaliu įrankiu kiekvieno elektronikos meistro krepšyje.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | LCR-T7 |
| Ekranas | Spalvotas TFT 160 × 128 pikselių |
| Maitinimas | Įkraunamas Li-Ion akumuliatorius (micro-USB, 5V) |
| Kondensatorių matavimas | 25pF – 100mF |
| ESR matavimas | Taip (rodomas kartu su talpa) |
| Rezistorių matavimas | 0.01Ω – 50MΩ |
| Induktyvumo matavimas | 0.01mH – 20H |
| Zenerio diodai | Pralaidumo įtampa iki 30V |
| Atpažįstami komponentai | NPN/PNP, MOSFET (N/P), IGBT, JFET, triakas, diodas, Zenerio diodas, kondensatorius, rezistorius, induktorius |
| IR funkcija | Nuotolinio valdymo pultų signalų dekodavimas |
| Automatinis kalibravimas | Taip, kiekvieną kartą įjungus |
| Automatinis išsijungimas | Taip |

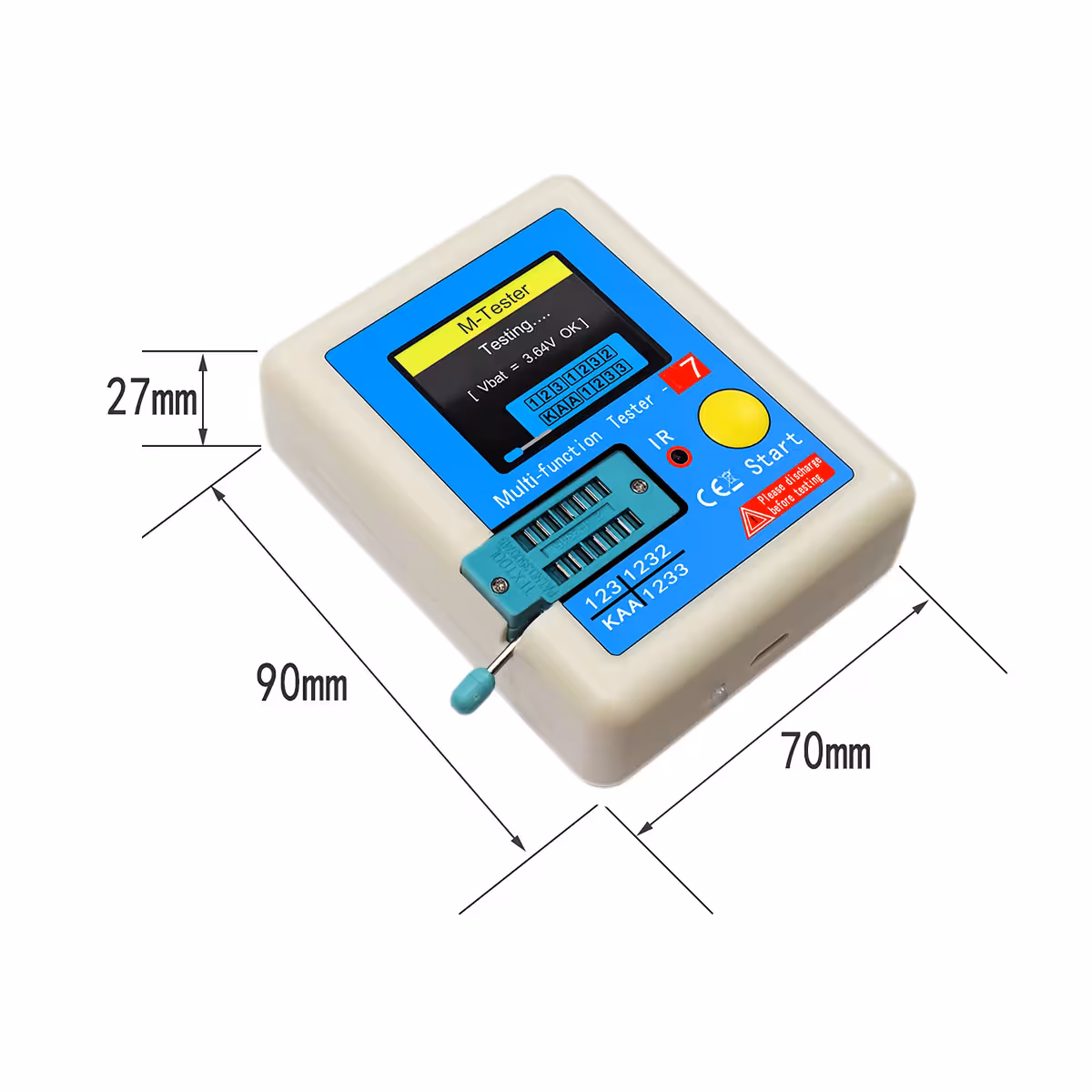

| Matmenys | 90 × 70 × 27 mm |
| Svoris | 84 g |

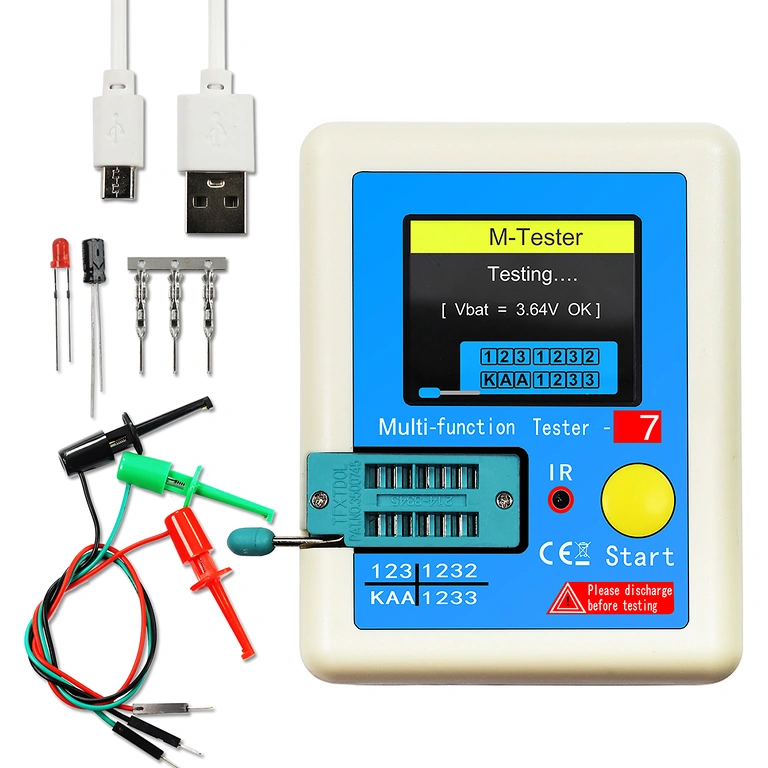

Pakuotės turinys
- 1 × Elektronikos komponentų testeris LCR-T7
- 1 × Elektroninių komponentų rinkinys testavimui
- 1 × Micro-USB maitinimo kabelis
- 3 × Testavimo gnybtai
Dažniausiai užduodami klausimai
Ar LCR-T7 gali išmatuoti elektrolitinių kondensatorių ESR?
Taip. Jis rodo ESR vertę kartu su talpa — tai būtent tai, ko reikia norint nustatyti, ar kondensatorius maitinimo šaltinyje ar pagrindinėje plokštėje vis dar geras, ar jį reikia keisti.
Ar prieš tikrinant reikia išlituoti komponentą iš grandinės?
Taip, rekomenduojama komponentus tikrinti išlituotus. Kiti lygiagrečiai prijungti komponentai gali iškraipyti matavimo rezultatus.
Kokius tranzistorius jis atpažįsta automatiškai?

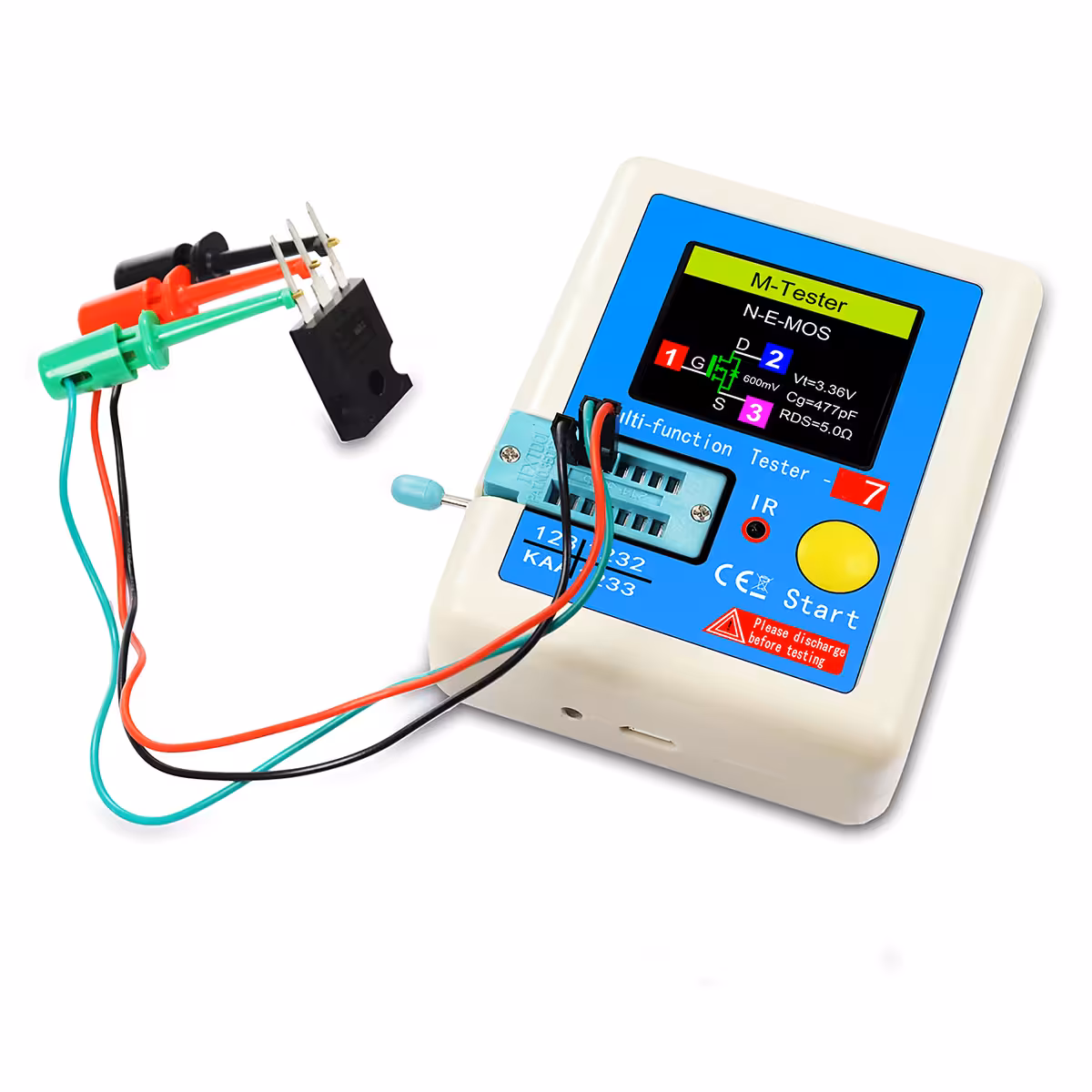

Jis atpažįsta bipolinius NPN ir PNP, N ir P kanalo MOSFET, IGBT, JFET bei triakus. Prietaisas parodo kojelių išdėstymą (bazė, kolektorius, emiteris arba užtūra, ištaka, santaka) ir pagrindinius parametrus.
Ar IR funkcija veikia su visais pulteliais?
Veikia su standartiniais IR protokolais, naudojamais televizorių ir buitinės technikos pulteliuose. Suderinamumas su specifiniais ar retais protokolais gali skirtis.
