V-156-1C25 ribinis jungiklis su ilga svirtimi – 15A pramoninis „endstop“ CNC, automatikos sistemoms ir 3D spausdintuvams
Kai ribinis jungiklis („endstop“) nuvilia, sustoja visas įrenginio darbas. Nesvarbu, ar komplektuojate CNC frezą, 3D spausdintuvą, ar pramoninę automatikos sistemą, jums reikalingas patikimas jungiklis, kuris veiktų tiksliai ir be trikdžių. V-156-1C25 mikrojungiklis su ratuku ir ilga svirtimi užtikrina būtent tai – jokio signalo „šokinėjimo“, jokių neaiškių būsenų ir jokių kompromisų.

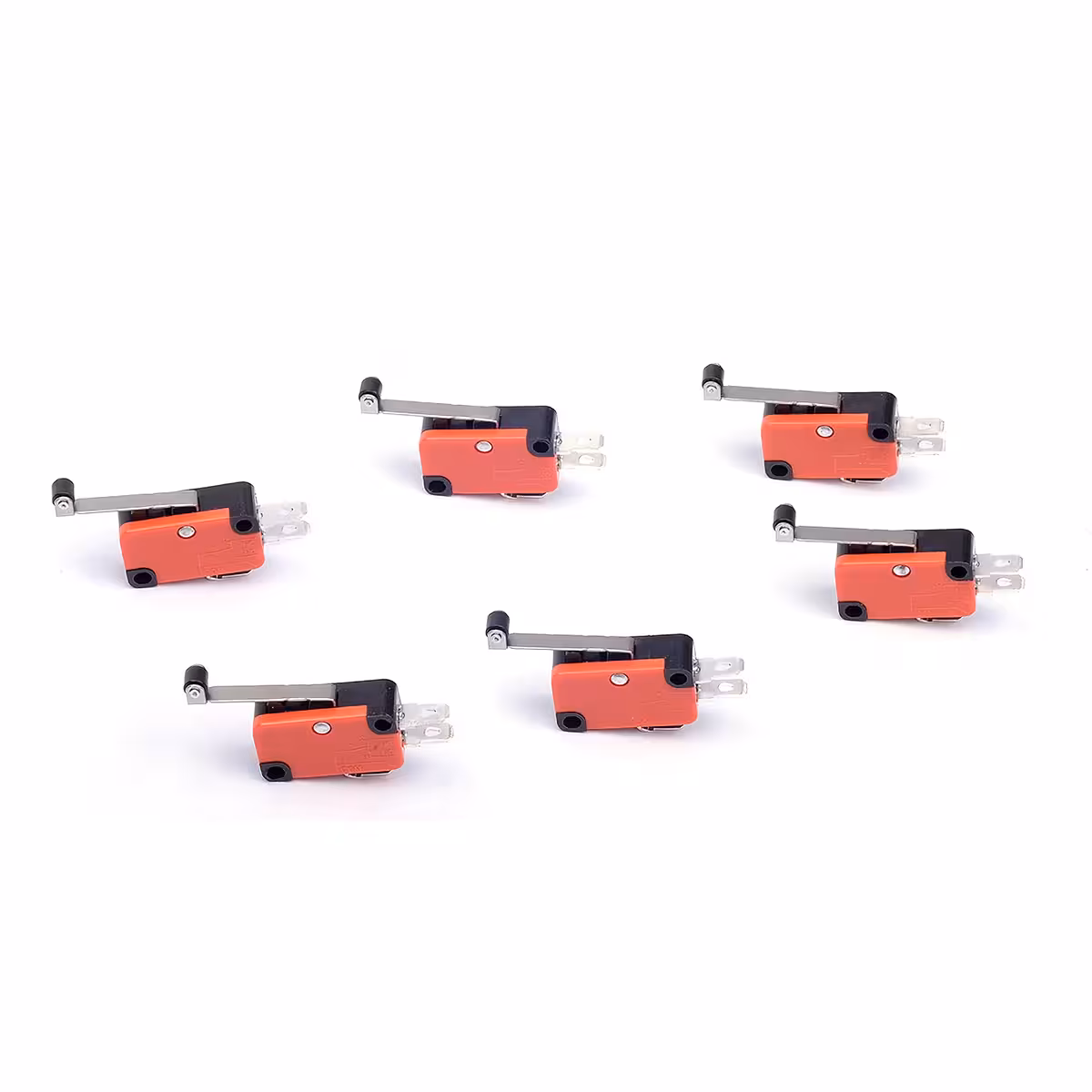

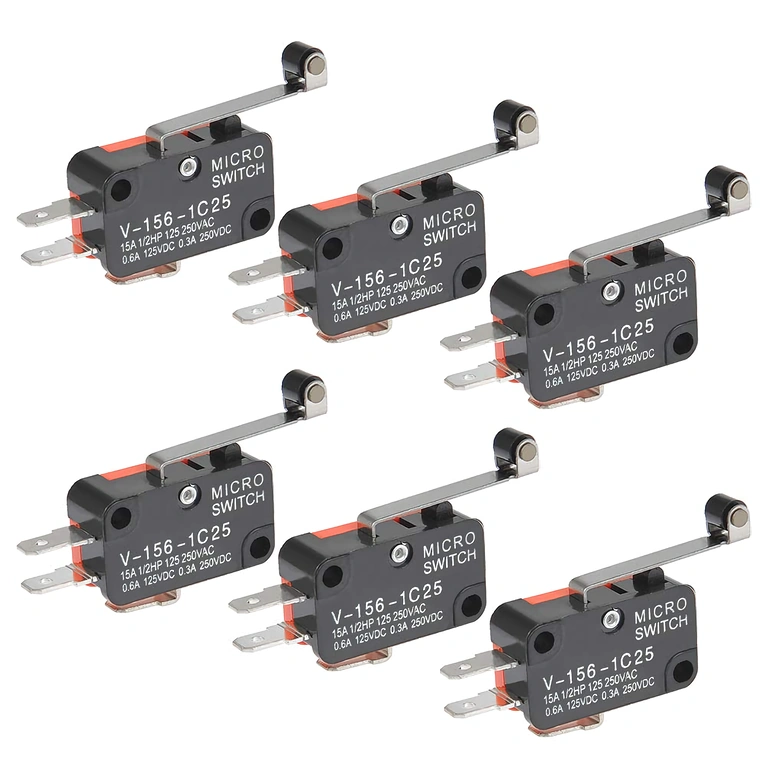

Pastaba: Rinkinyje yra 6 vienodi V-156-1C25 jungikliai. Nuotraukos skirtos vieno vieneto pavyzdžiui iliustruoti. Prieš montuodami, būtinai patikrinkite elektros suderinamumą (įtampą ir srovę).
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 15A srovė kintamajai srovei (AC) — tiesiogiai valdo mažus variklius (iki 1/2 AG) be papildomų relių, taip supaprastinant elektros schemą.
- Ilga svirtis su ratuku — leidžia aptikti padėtį net ir esant didesniam atstumui nuo jungiklio korpuso, todėl nereikia itin tikslaus montavimo.
- „Snap-action“ momentinis veikimas — NO↔NC perjungimas įvyksta akimirksniu, nepriklausomai nuo svirties nuspaudimo greičio; aiškus skaitmeninis signalas bet kokiam PLC ar mikrovaldikliui.
- 3 kontaktai (COM/NO/NC) — lankstus prijungimas pagal jūsų poreikius; tinka tiek saugos, tiek signalizavimo grandinėms.
- Suderinamas su AC ir DC — 125V/250V AC arba 125V/250V DC; vienas modelis tinka daugumai esamų sistemų.
- 6 vienetų rinkinys — mažesnė kaina už vienetą ir visada po ranka turimas atsarginis komponentas greitam remontui.

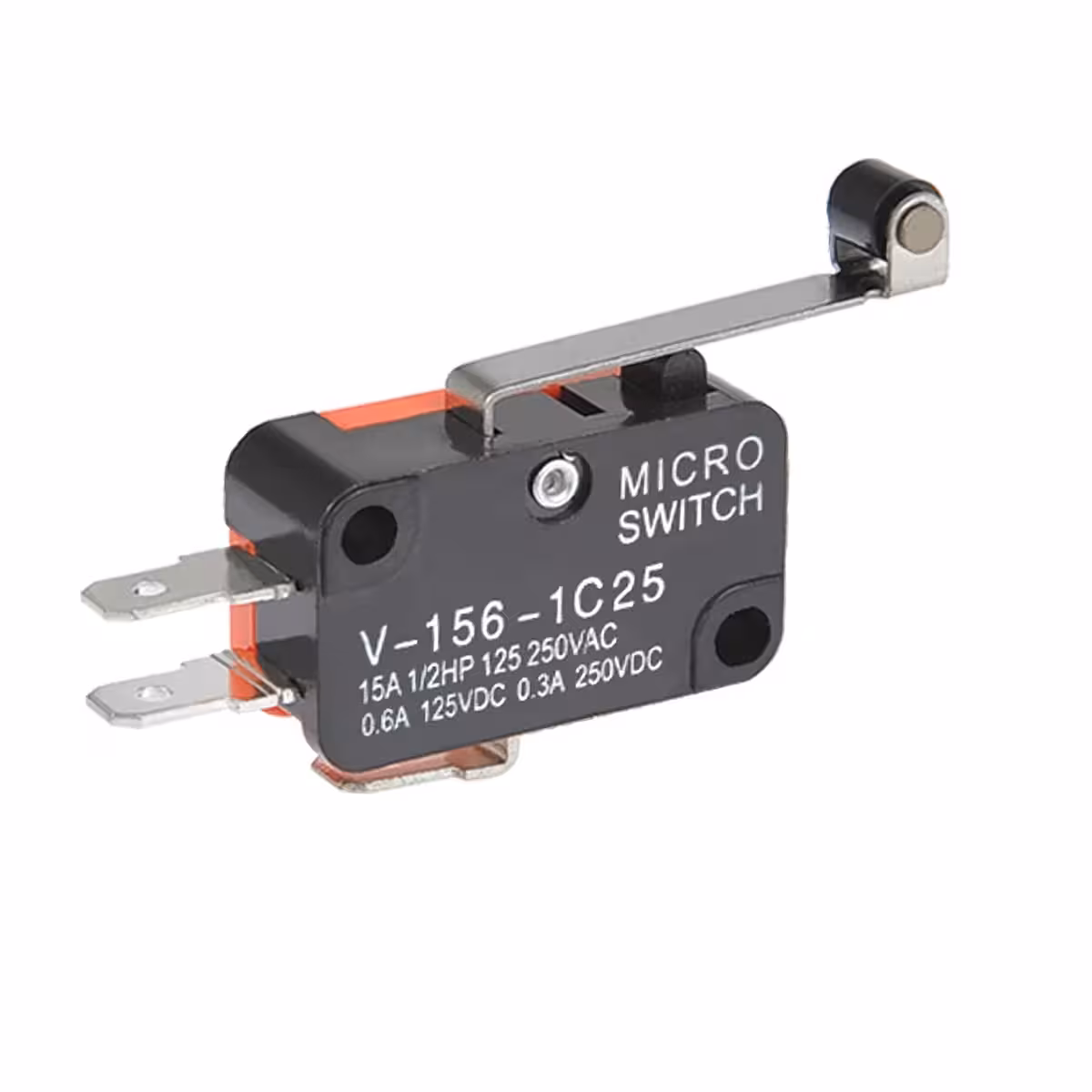

- Kompaktiškas korpusas (2.79 × 1.60 cm) — lengvai montuojamas ribotoje erdvėje, tvirtinamas per 0.33 cm skersmens angas.
Techninės detalės ir našumas
Ilga lanksti svirtis leidžia jungiklį suveikti didesniu kampu, todėl montuojant suteikiama daugiau mechaninių tolerancijų, o reikalinga paspaudimo jėga yra mažesnė nei trumpų svirčių modeliuose. Tai reiškia greitesnį montavimą ir lengvesnį suveikimo taško sureguliavimą.
„Snap-action“ mechanizmas garantuoja, kad perjungimas tarp Normal Open (NO) ir Normal Closed (NC) įvyks staigiai, net jei svirtis juda lėtai. Rezultatas: jokių parazitinių signalų ar „pilkųjų zonų“ – būtent tai, ko reikia Arduino, Raspberry Pi, CNC valdikliams ir PLC sistemoms.
Su 15A prie 250V AC galia, V-156-1C25 priskiriamas prie tvirtų pramoninių mikrojungiklių – tai ne mėgėjiškas komponentas, o patikima detalė rimtiems projektams. Naudojant DC grandinėse, specifikacijos yra 0.6A/125V ir 0.3A/250V, atitinkančios standartus dėl lanko gesinimo perjungimo metu.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | V-156-1C25 |
| AC galia | 15A, 1/2 AG, 125V AC / 250V AC |
| DC galia | 0.6A prie 125V DC / 0.3A prie 250V DC |

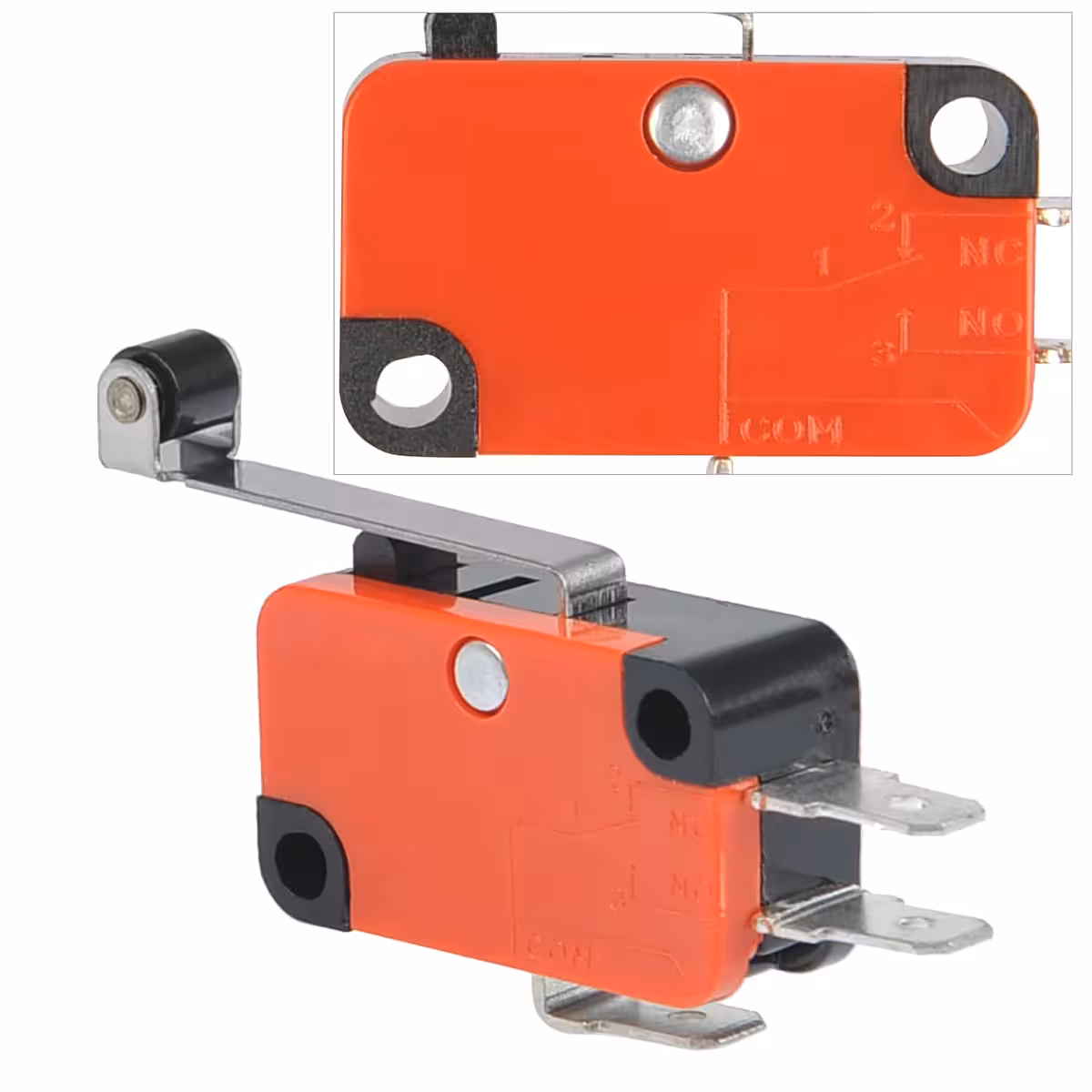

| Kontaktų konfigūracija | 1NO + 1NC (3 kontaktai: COM, NO, NC) |
| Veikimo tipas | Ilga svirtis su ratuku |
| Perjungimo mechanizmas | „Snap-action“ (momentinis) |

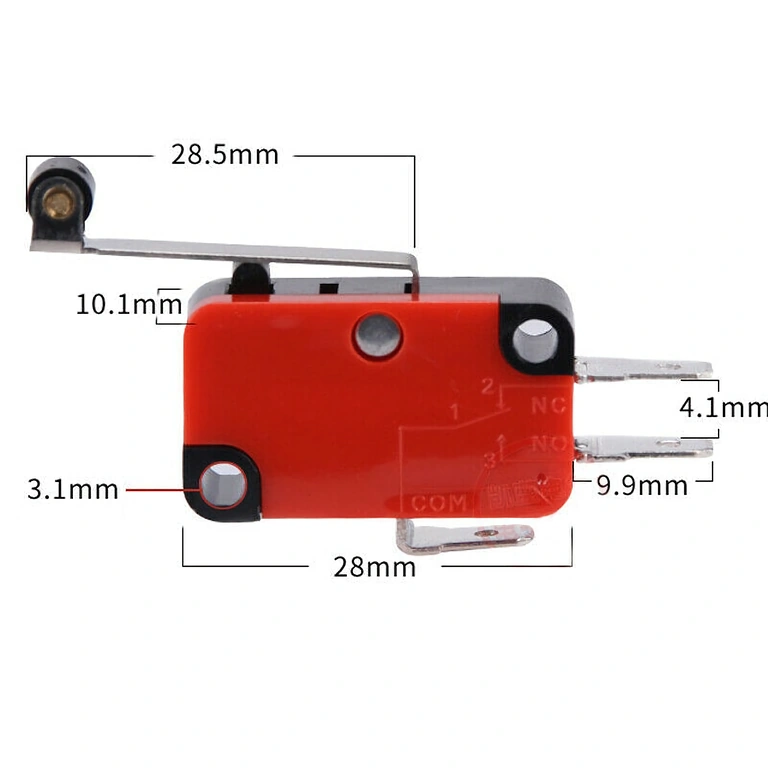

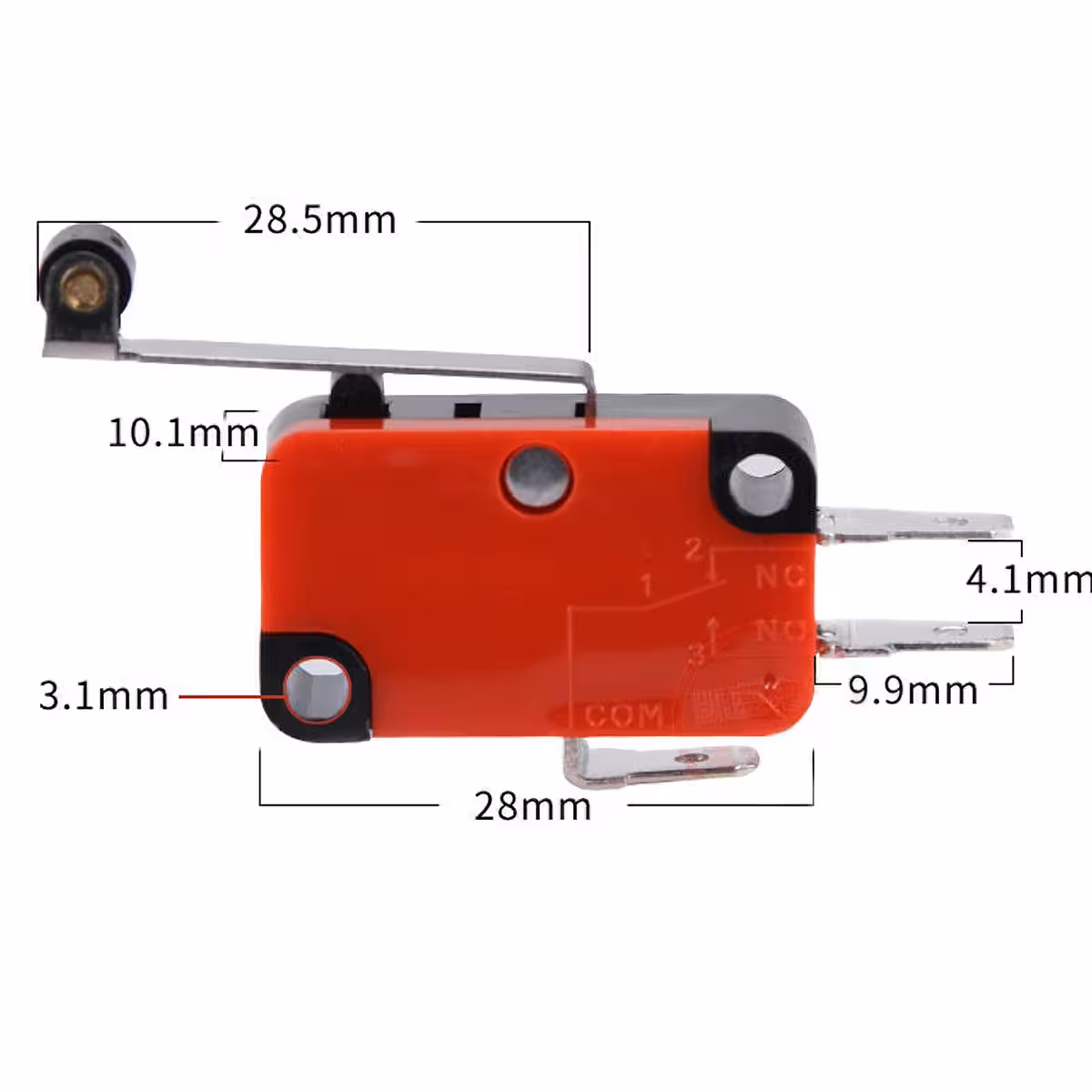

| Jungiklio korpuso matmenys | 2.79 × 1.60 × 0.99 cm |
| Svirties matmenys | 5.08 × 0.41 cm |

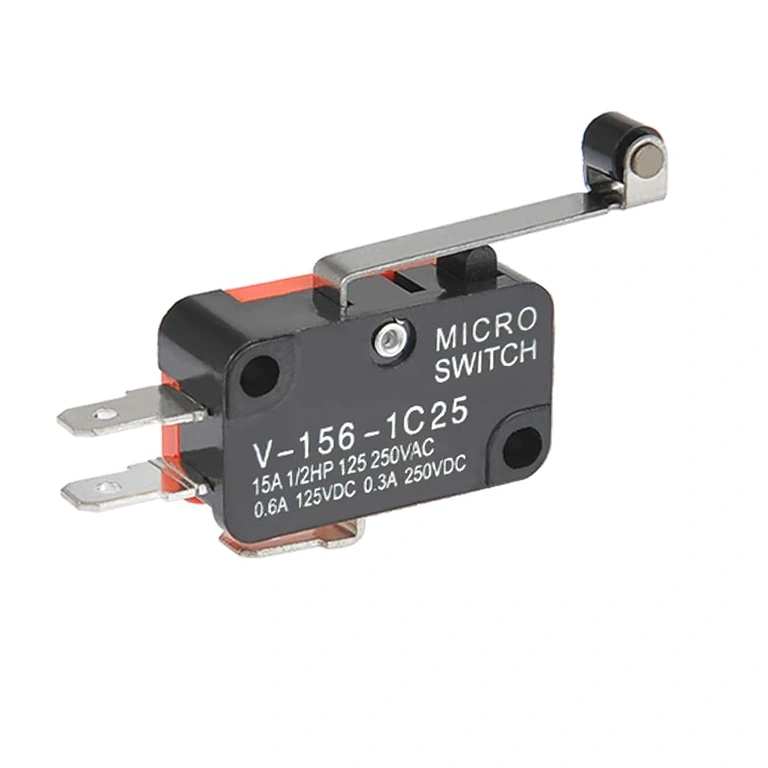

| Tvirtinimo angos skersmuo | 0.33 cm |

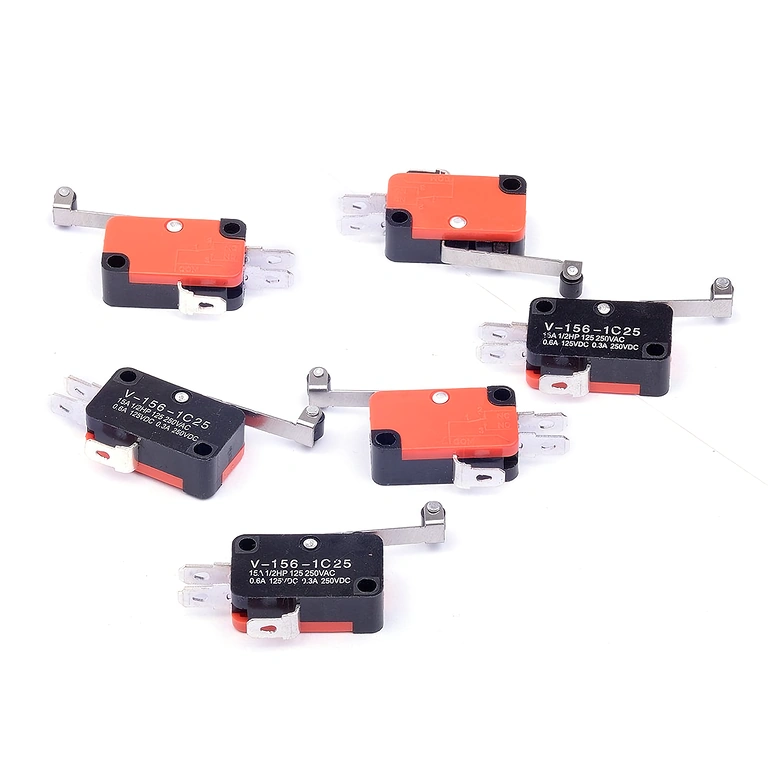

| Korpuso medžiaga | Plastikas + metalas |
| Spalvos | Raudona, juoda, sidabrinė |
| Svoris (1 vnt.) | 8 g |

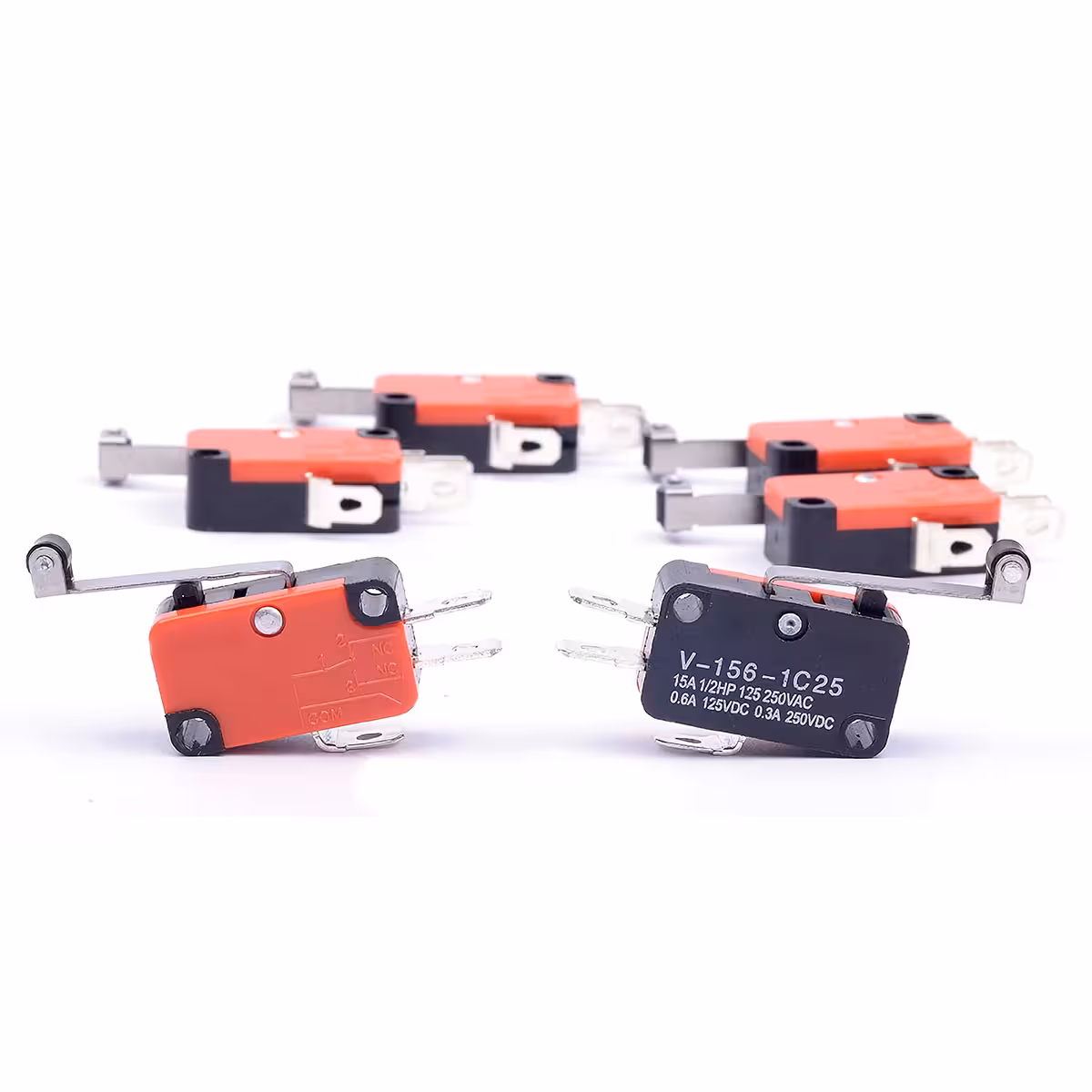

| Kiekis rinkinyje | 6 vienodi vienetai |
| Pritaikymas | CNC, pramoninė automatika, 3D spausdintuvai, elektroninė įranga, saugos sistemos |
Pakuotės turinys

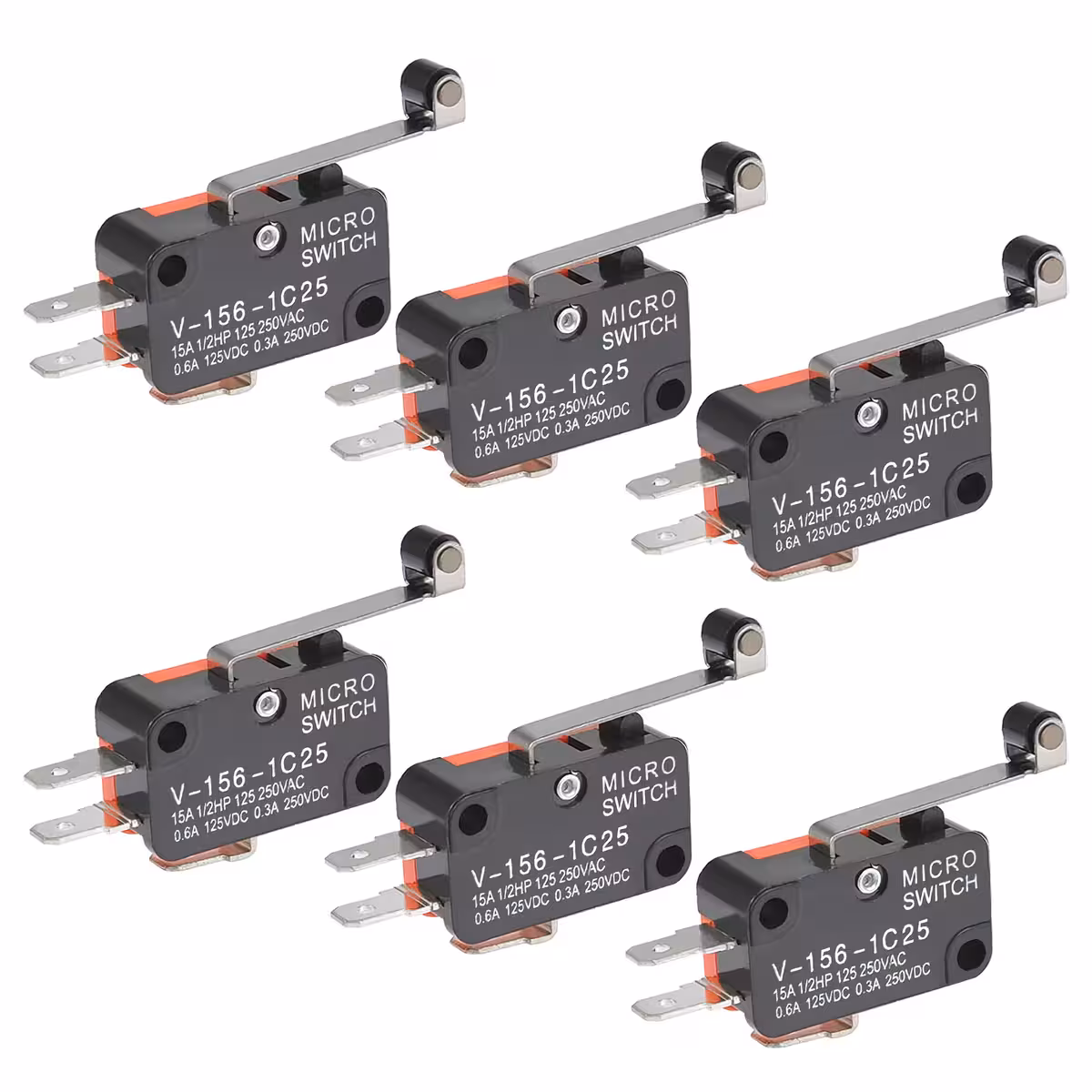

- 6 × Ribinis jungiklis V-156-1C25 su ratuku ir ilga svirtimi
Dažniausiai užduodami klausimai
Ką reiškia 1NO + 1NC konfigūracija ir kaip ją prijungti?

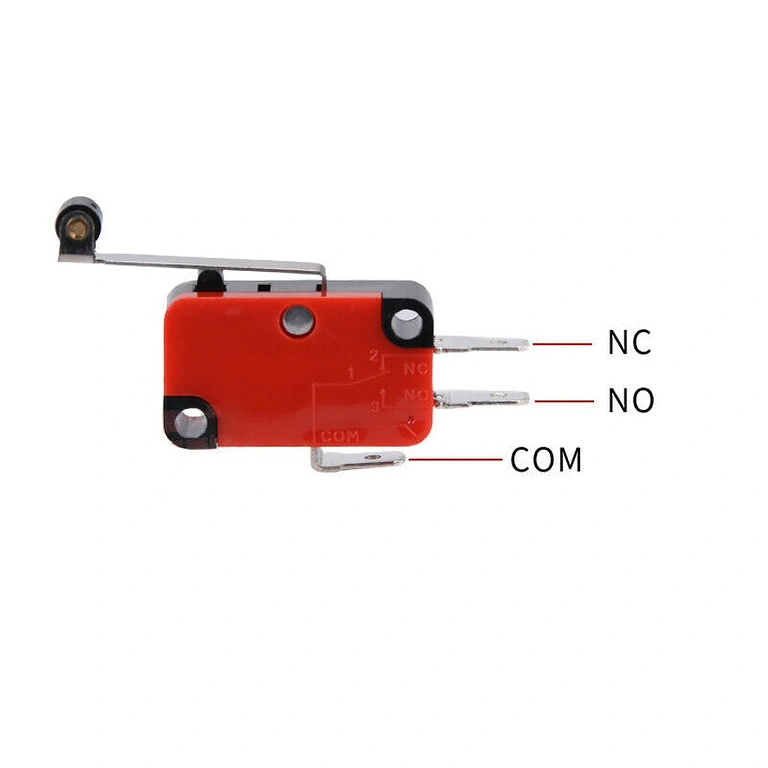

Jungiklis turi 3 kontaktus: COM (bendras), NO (Normal Open – ramybės būsenoje atviras) ir NC (Normal Closed – ramybės būsenoje uždaras). Nuspaudus svirtį, NO kontaktas užsidaro, o NC atsidaro. Prijunkite laidus prie tų kontaktų, kurie atitinka jūsų grandinės logiką.
Ar šis jungiklis tinka 3D spausdintuvams ir CNC staklėms?
Taip. V-156-1C25 yra vienas populiariausių „endstop“ jungiklių „Cartesian“ ir „CoreXY“ tipo 3D spausdintuvuose bei mėgėjiškose ar pusiau pramoninėse CNC staklėse. Ilga svirtis su ratuku leidžia lengvai sureguliuoti suveikimo tašką nieko neišardant.
Ar galima jungti tiesiai prie Arduino ar Raspberry Pi?
Taip, NO arba NC kontaktus galima jungti prie mikrovaldiklio skaitmeninių įėjimų, naudojant vidinį arba išorinį „pull-up“ rezistorių. Svarbu: nejunkite 3.3V/5V TTL logikos į tą pačią grandinę, kurioje naudojama 15A/250V AC srovė.
Kuo jis skiriasi nuo mikrojungiklio su trumpa svirtimi?
Ilga svirtis suteikia didesnę eigą ir mažesnę paspaudimo jėgą – jungiklis yra jautresnis ir lengviau integruojamas ten, kur mechaninės tolerancijos yra didesnės. Trumpa svirtis dažniau naudojama ten, kur vietos yra labai mažai, o jėga didesnė.
Ar rinkinyje yra montavimo varžtai ar jungtys?
Ne. Rinkinyje yra tik 6 vnt. V-156-1C25 jungiklių. Varžtus ir elektros jungtis reikia įsigyti atskirai, atsižvelgiant į jūsų projektą.
Ar jis suderinamas su kitais V-15x serijos jungikliais?
Taip. V-156 serija atitinka standartinį SPDT išmatavimų standartą, todėl yra suderinama su dauguma įrenginių, kuriuose naudojami V-15x šeimos jungikliai.
