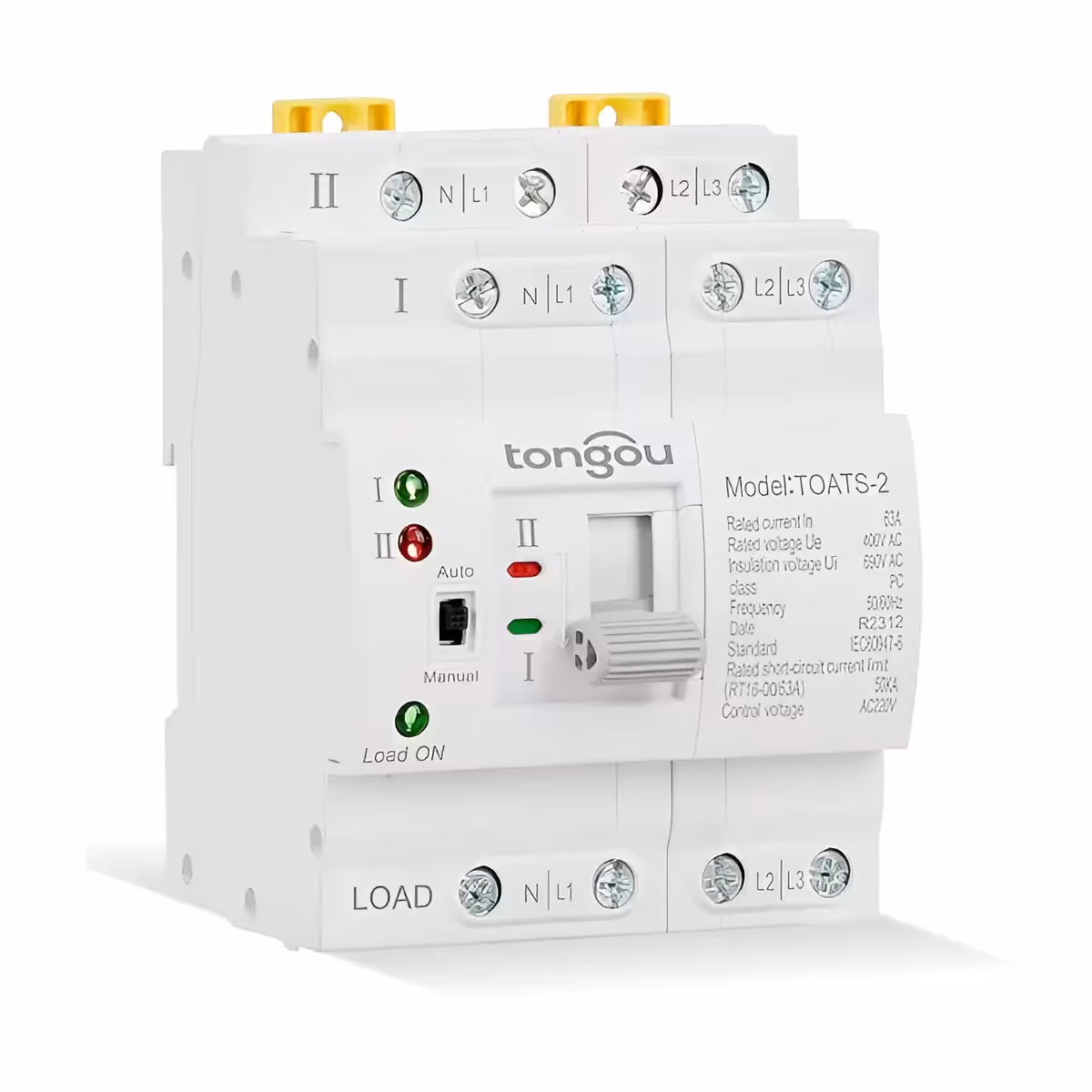

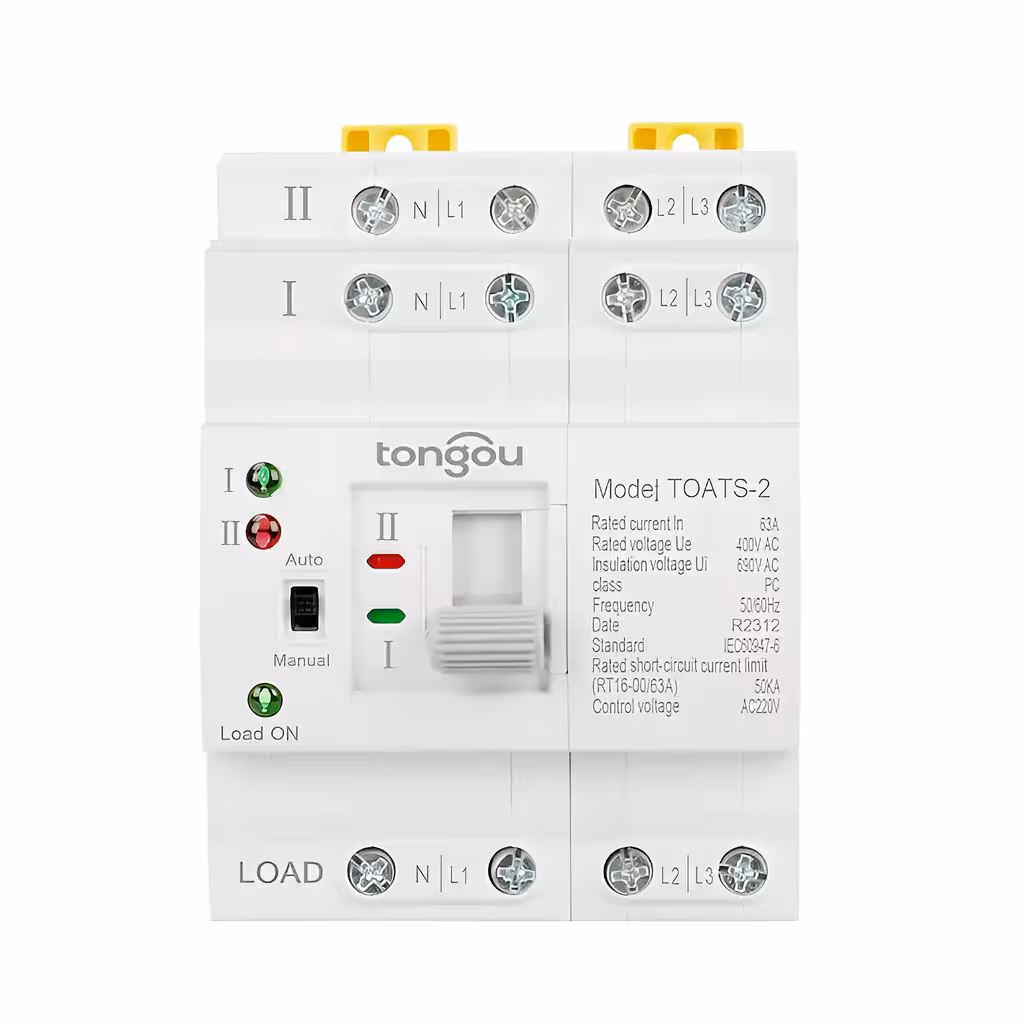

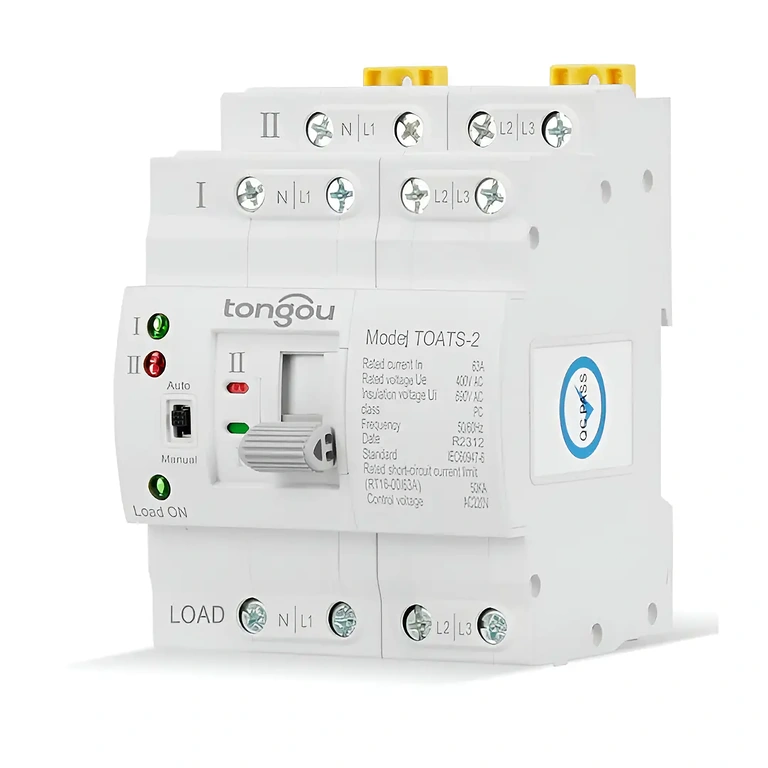

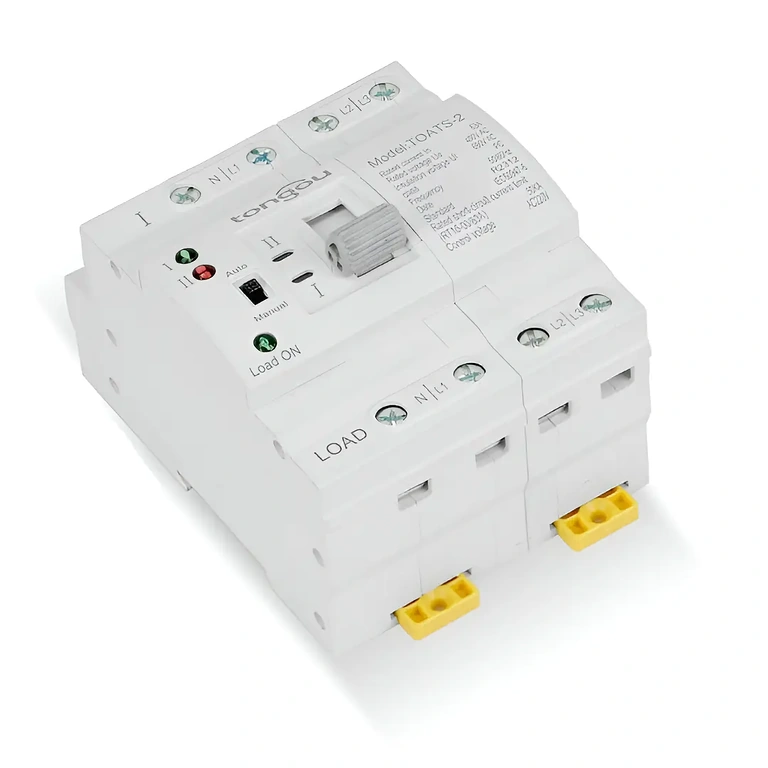

Trifazis 63A ATS automatinis perjungiklis – patikimas sprendimas nepertraukiamam elektros tiekimui
Dingus elektros tinklo įtampai, kiekviena sekundė yra kritiškai svarbi. Serveriams, gamybos linijoms ar saulės elektrinių inverteriams net ir trumpas elektros tiekimo nutrūkimas gali reikšti duomenų praradimą, įrangos perkrovimą ar brangiai kainuojančias prastovas. Trifazis 63A ATS (automatinis perjungiklis) užtikrina sklandų perjungimą tarp energijos šaltinių greičiau nei per 50 milisekundžių — tai intervalas, kurio dauguma įrenginių net nepastebi.
Pastaba: Šis įrenginys skirtas 3×230V/400V, 50–60Hz trifazėms sistemoms. Montavimo darbus privalo atlikti tik kvalifikuotas elektrikas, laikantis galiojančių elektros įrenginių įrengimo taisyklių ir saugos reikalavimų.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Itin greitas perjungimas (<50 ms) — kritinė įranga veikia be trikdžių; išvengiama sistemos perkrovimų ir duomenų praradimo.
- 63A vardinė srovė — puikiai tinka pramoniniams ir komerciniams objektams, įskaitant centralizuotas vėdinimo sistemas bei gamybinę įrangą.
- Suderinamumas su trifazėmis saulės elektrinėmis — automatiškai perjungia energijos šaltinius tarp saulės elektrinės, viešojo tinklo ar generatoriaus, taip maksimaliai išnaudojant savarankišką elektros gamybą.
- Automatinis ir rankinis režimai — 24/7 autonominis darbas AUTO režimu arba tiesioginis valdymas MAN režimu, skirtas techninei priežiūrai ar bandymams.
- Platus įtampos tolerancijos diapazonas (85%–110%) — stabilus veikimas net ir esant dažniems įtampos svyravimams tinkle, be klaidingų suveikimų.
- Montavimas ant DIN bėgelio — lengvai ir greitai integruojamas į bet kurį standartinį elektros skydą be papildomų infrastruktūros pakeitimų.
- Automatinis grįžimas į pagrindinį šaltinį — nuolatinė stebėsena; atsiradus stabiliai įtampai pagrindiniame tinkle, ATS automatiškai atstato tiekimą be žmogaus įsikišimo.
Veikimo principas ir našumas
Trifazis ATS perjungiklis nuolat stebi pagrindinio elektros šaltinio parametrus. Vos tik užfiksavus nukrypimą — įtampos kritimą, fazės dingimą ar viršytas leistinas ribas — įrenginys perjungia apkrovą į atsarginį šaltinį greičiau nei per 50 ms. Tai vyksta taip sparčiai, kad net UPS sistemos dažnai nespėja sureaguoti.
Automatiniu režimu visas procesas (aptikimas, perjungimas, grįžimas) vyksta savarankiškai. Rankiniu režimu operatorius pats pasirenka aktyvų šaltinį, kas yra itin patogu atliekant periodinius bandymus ar planinius techninės priežiūros darbus. Fizinis perjungiklis užtikrina aiškų valdymą avarinėse situacijose.
Dėl 63A galios esant 400V trifazei įtampai ir 50/60Hz suderinamumo, šis ATS yra universalus: nuo trifazių saulės elektrinių ir dyzelinių generatorių iki mažų duomenų centrų bei pramoninių kondicionavimo sistemų. Tvirta konstrukcija užtikrina patikimą veikimą net ir esant aukštesnėms aplinkos temperatūroms.
| Parametras | Vertė / Detalė |
|---|---|
| Įrenginio tipas | Trifazis automatinis perjungiklis (ATS) |
| Vardinė srovė | 63A |
| Vardinė įtampa | 3×230V / 400V (trifazė) |
| Dažnis | 50 Hz / 60 Hz |
| Perjungimo laikas | < 50 ms |
| Šaltinių skaičius | 2 (A šaltinis – pagrindinis, B šaltinis – atsarginis) |
| Veikimo režimai | Automatinis / Rankinis |
| Darbinės įtampos diapazonas | 85% – 110% vardinės įtampos |
| Pagrindinės pritaikymo sritys | Trifazės saulės elektrinės, generatoriai, viešasis tinklas, serverinės |
| Montavimas | Ant DIN bėgelio, elektros skydelyje |
| Naudojimo sritis | Pramoninė / Komercinė |
Montavimo ir naudojimo instrukcijos

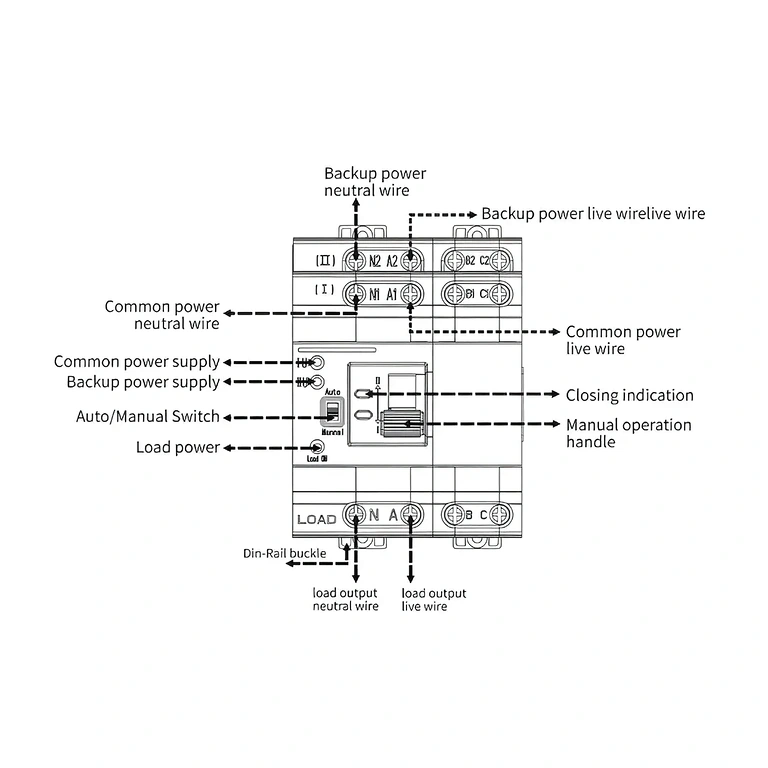

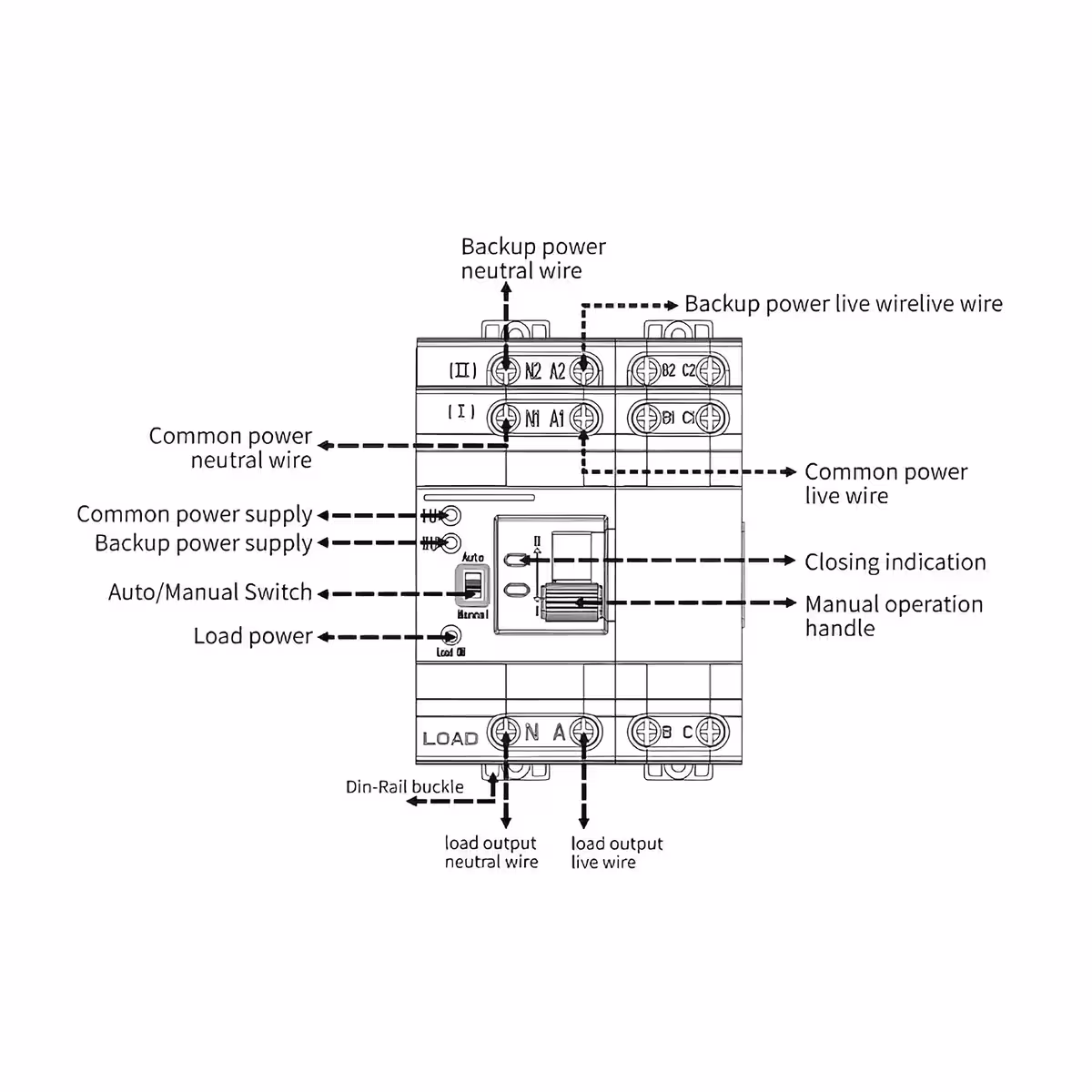

- Montavimas ant DIN bėgelio — pritvirtinkite ATS elektros skydelyje pagal pridedamą pajungimo schemą; prijunkite A šaltinį (tinklas/saulės elektrinė) ir B šaltinį (generatorius/atsarginis tinklas).
- Režimo pasirinkimas — nustatykite jungiklį į AUTO poziciją autonominiam darbui arba MAN poziciją, jei norite valdyti perjungimą rankiniu būdu.
- Įtampos ribų patikra — įsitikinkite, kad parametrai atitinka jūsų instaliaciją (85%–110% ribos); jei modelis leidžia, atlikite tikslų sureguliavimą.
- Funkcinis testas — imituokite pagrindinio šaltinio dingimą ir patikrinkite, ar ATS perjungia į B šaltinį greičiau nei per 50 ms; patikrinkite automatinį grįžimą atsiradus įtampai A šaltinyje.
- Priežiūra — prieš atliekant bet kokius fizinius laidų ar jungčių darbus, perjunkite į MAN režimą ir visiškai atjunkite maitinimą.
Pakuotės turinys
- 1× Trifazis 63A ATS automatinis perjungiklis
Dažniausiai užduodami klausimai
Ar šis įrenginys veikia su trifaze saulės elektrine, prijungta prie tinklo?
Taip. ATS automatiškai perjungia energijos šaltinį tarp saulės elektrinės ir viešojo tinklo, kai saulės energijos gamyba tampa nepakankama — tai vyksta be jokio rankinio įsikišimo.
Koks yra perjungimo greitis tarp šaltinių?
Mažiau nei 50 milisekundžių. Tai pakankamai greita, kad būtų išvengta IT įrangos, pramoninių vėdinimo sistemų ar automatizuotų gamybos linijų išsijungimo.
Ar privaloma, kad montavimą atliktų kvalifikuotas elektrikas?
Taip. Bet kokie darbai su trifazėmis elektros sistemomis turi būti atliekami tik sertifikuoto specialisto. Netinkamas montavimas gali panaikinti garantiją ir kelti rimtą pavojų saugumui.
Ar galima montuoti lauke arba drėgnose patalpose?
Ne tiesiogiai. ATS turi būti montuojamas uždarame elektros skydelyje. Jei skydelis yra lauke, jis privalo turėti bent IP65 apsaugos klasę, kad apsaugotų įrenginį nuo drėgmės ir dulkių.
Kas nutinka, jei dingsta abu maitinimo šaltiniai?
ATS pereina į budėjimo režimą ir nebetiekia elektros apkrovai. Kai atsiranda bent vienas iš šaltinių, perjungiklis automatiškai atstato tiekimą pagal nustatytą prioritetą be žmogaus įsikišimo.
