Skaitmeninis trifazis 1–100A ampermetras: vienalaikis visų 3 fazių stebėjimas jūsų elektros skyde
Kai trifazėje grandinėje atsiranda trikdžių, pirmasis požymis dažniausiai būna apkrovos disbalansas – jį pastebėsite tik turėdami tinkamą matavimo prietaisą. Šis skaitmeninis trifazis ampermetras (1–100A) realiuoju laiku rodo situaciją kiekvienoje fazėje, todėl nereikia jokių sudėtingų skaičiavimų ar papildomų instrukcijų. Prietaisas lengvai užfiksuojamas ant DIN bėgelio ir yra paruoštas darbui vos per kelias sekundes.
Pastaba: Prietaisas skirtas naudoti tik trifaziuose kintamosios srovės (AC) tinkluose. Prieš montuodami įsitikinkite, kad įranga suderinama su jūsų elektros instaliacija.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):

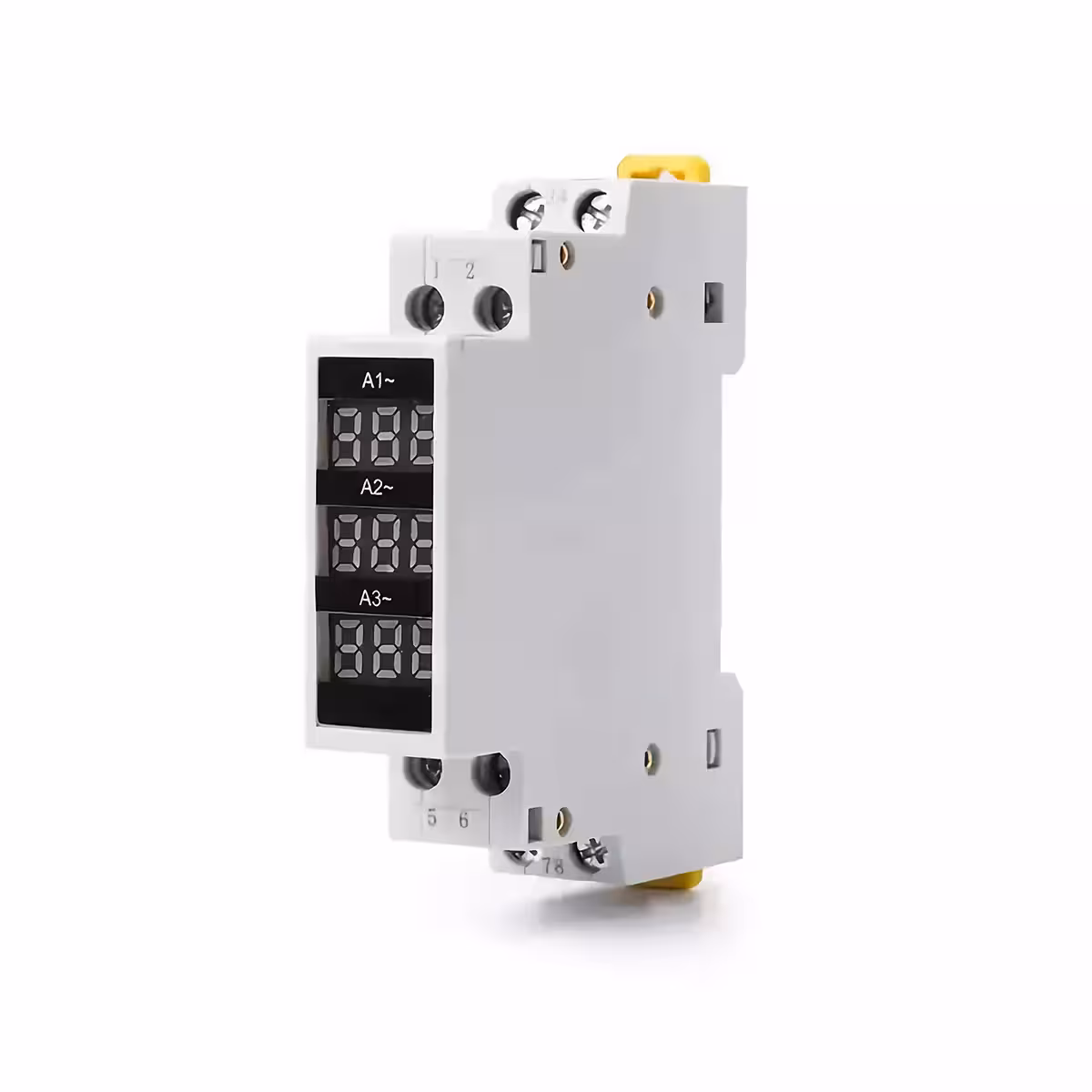

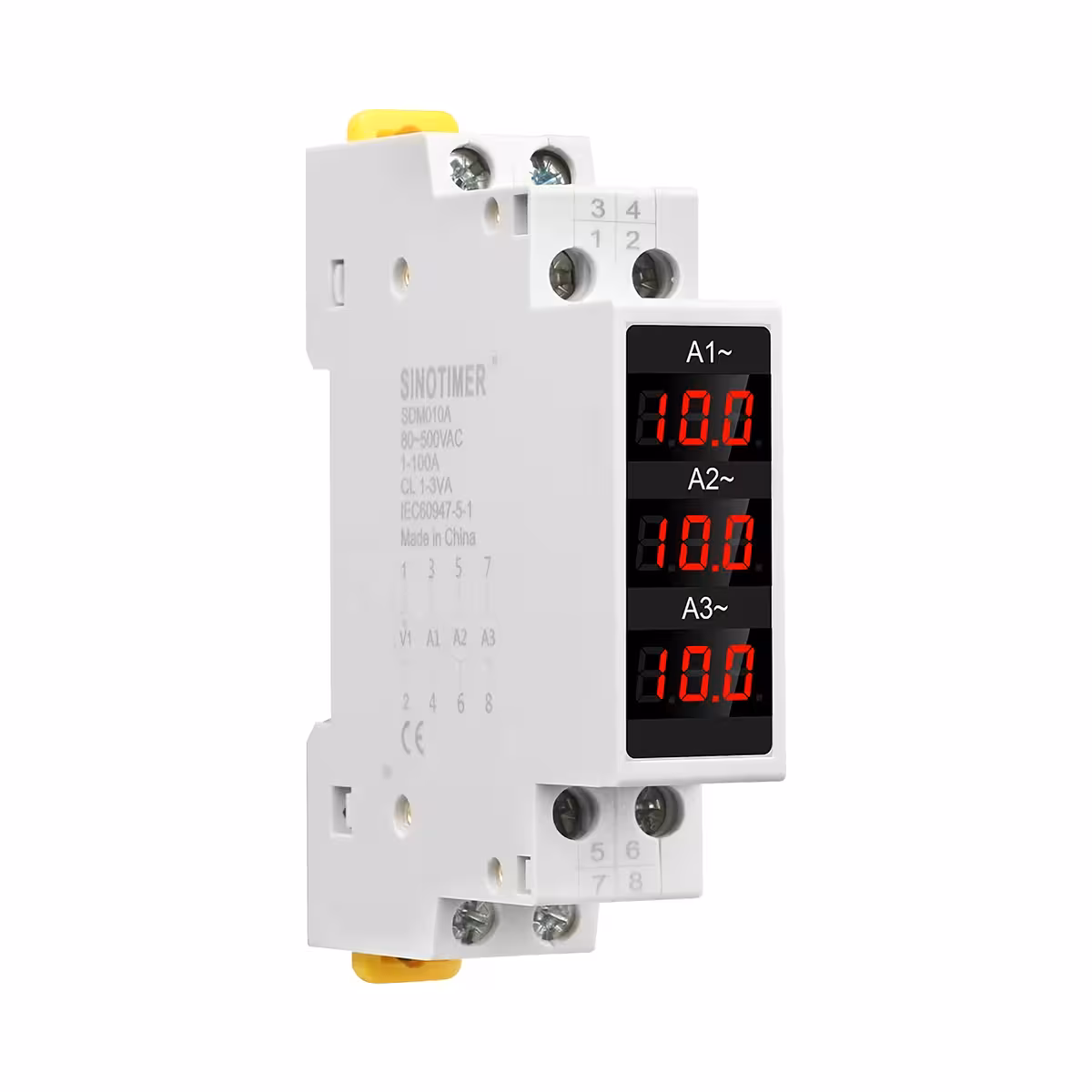

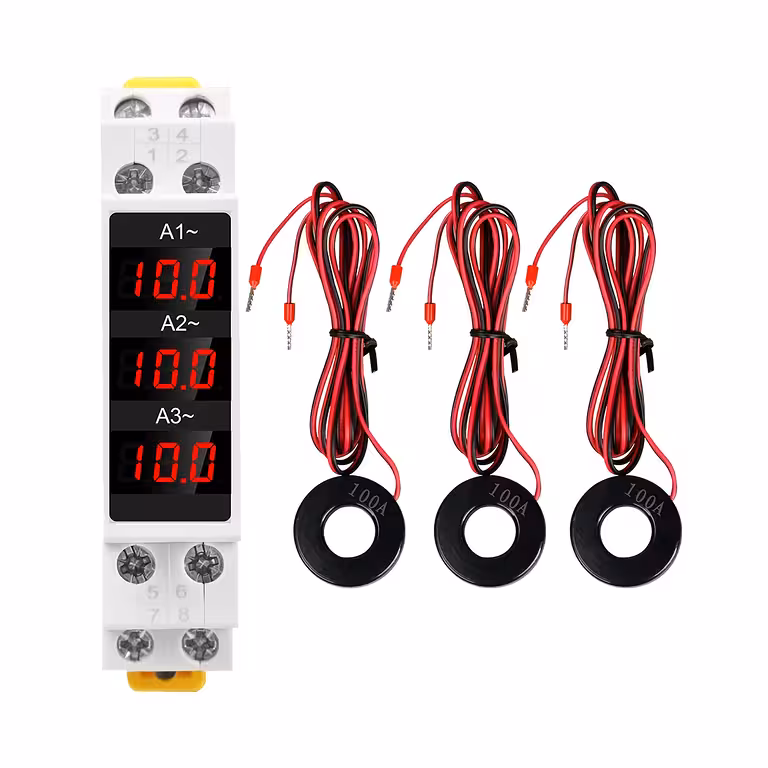

- Vienalaikis 3 fazių rodymas — 3 nepriklausomi LED ekranai (L1, L2 ir L3 fazėms); visą informaciją matote vienu metu, be jokio perjunginėjimo.

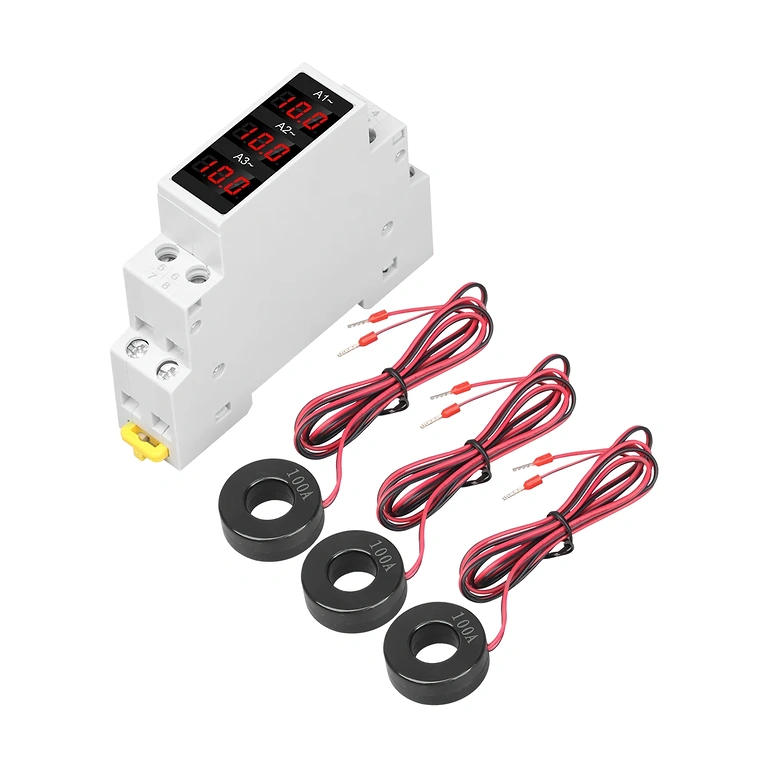

- 1–100A diapazonas be išorinių transformatorių — tiesioginis prijungimas prie fazinių laidų (kai srovė neviršija 100A), nereikia papildomų srovės transformatorių.
- 1.0 tikslumo klasė — maksimali 1% paklaida užtikrina pakankamą tikslumą energijos valdymui ir vartojimo anomalijų aptikimui.
- AC 80–500V darbinė įtampa — suderinamas su standartiniais 230/400V tinklais bei pramoninėmis konfigūracijomis.
- Montavimas ant 35mm DIN bėgelio — greitas ir paprastas montavimas elektros skyde be specialių įrankių.
- Veikimas nuo -20°C iki +70°C — stabilus veikimas net ir sudėtingomis pramoninėmis sąlygomis.

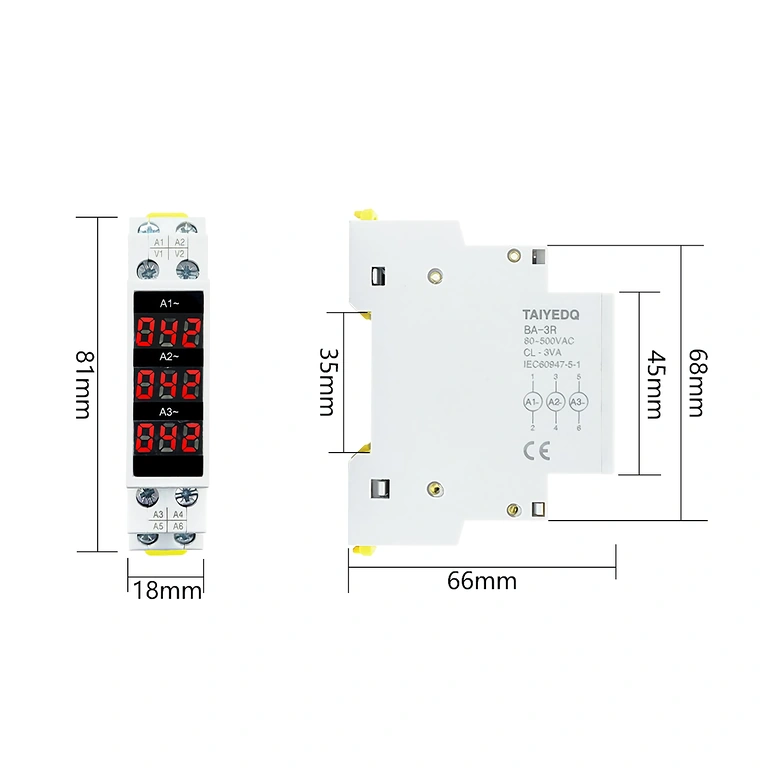

- Kompaktiškas dydis: 81 × 18 × 66 mm — užima tik 18mm vietos ant bėgelio, palikdamas erdvės kitiems komponentams.
Techninės detalės ir našumas
Prietaisas matuoja srovę 3L+3N konfigūracijoje, todėl yra nepakeičiamas ne tik stebėsenai, bet ir greitam apkrovos disbalanso nustatymui, kai viena fazė yra apkrauta žymiai labiau nei kitos. 1.0 tikslumo klasė garantuoja patikimus duomenis, kuriais galite remtis priimdami sprendimus.
50/60Hz nominalus dažnis užtikrina visišką suderinamumą su Lietuvos ir Europos elektros tinklais bei importuota įranga. Didelio ryškumo LED ekranai išlieka lengvai įskaitomi net ir prasto apšvietimo sąlygomis, kas itin aktualu techninėse patalpose montuojamuose skyduose.
| Parametras | Vertė / Detalė |
|---|---|
| Ekrano tipas | Skaitmeninis, 3 nepriklausomi LED (po vieną kiekvienai fazei) |
| Srovės matavimo diapazonas | 1 – 100A (AC) |
| Nominali įtampa | AC 80 – 500V |
| Tikslumas | 1.0 klasė |
| Nominalus dažnis | 50 / 60 Hz |
| Darbinė temperatūra | -20°C ~ +70°C |
| Apsaugos klasė | IP20 |
| Matmenys (I × P × A) | 81 mm × 18 mm × 66 mm |
| Terminalo tipas | 3 fazės (3L + 3N) |
| Montavimo tipas | 35mm DIN bėgelis |
Montavimo ir naudojimo instrukcijos
- Patikra prieš montavimą: Įsitikinkite, kad tinklo įtampa yra AC 80–500V ribose ir nė viena fazė neviršija 100A maksimalios apkrovos.

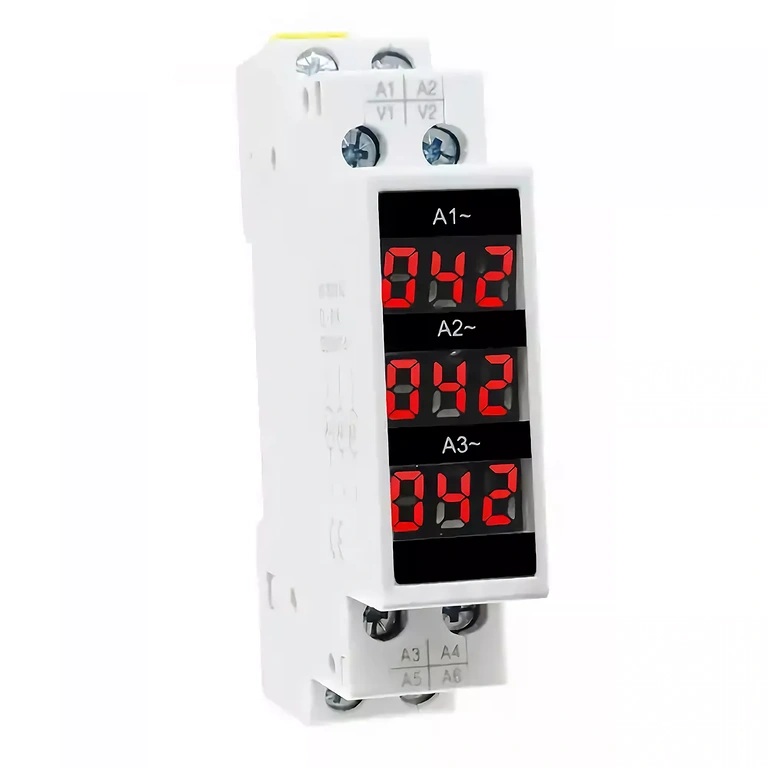

- Montavimas ant DIN bėgelio: Užfiksuokite ampermetrą ant 35mm DIN bėgelio elektros skyde – nereikia jokių gręžimo darbų.

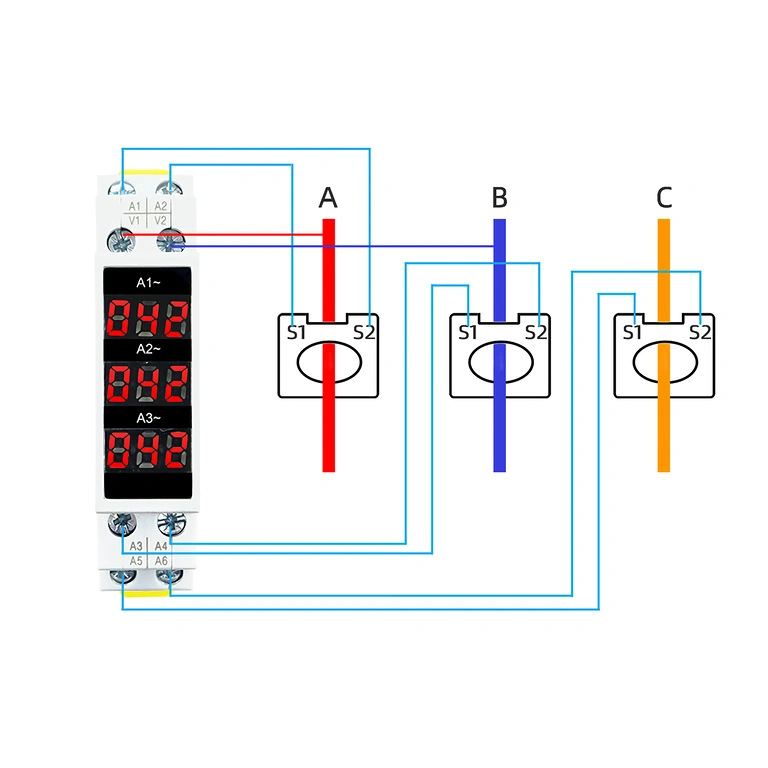

- Prijungimas: Prijunkite fazinius laidus (L1, L2, L3) ir neutralų laidą (N) prie atitinkamų gnybtų, vadovaudamiesi schema.
- Įjungimas ir patikra: Įjunkite įtampą ir patikrinkite, ar visi 3 LED ekranai rodo stabilias vertes kiekvienai fazei.
- Nuolatinė stebėsena: Stebėkite rodmenis realiuoju laiku. Didelis skirtumas tarp fazių gali rodyti apkrovos disbalansą arba gedimą instaliacijoje.
Pakuotės turinys
- 1 × Skaitmeninis trifazis ampermetras (1–100A, AC 80–500V, 35mm DIN bėgeliui)
Dažniausiai užduodami klausimai
Ar galima naudoti vienfaziuose tinkluose?
Ne. Prietaisas skirtas tik trifaziams tinklams su 3 fazėmis ir neutraliu laidu. Vienfazėms instaliacijoms reikalingas vieno kanalo ampermetras.
Ar prijungimui reikalingas srovės transformatorius (CT)?
Ne, jei srovė kiekvienoje fazėje neviršija 100A. Prijungimas atliekamas tiesiogiai prie fazinių laidų be jokių papildomų priedų.
Ar rodomos visų 3 fazių vertės vienu metu?
Taip. 3 nepriklausomi LED ekranai vienu metu rodo L1, L2 ir L3 fazių srovę – nereikia perjunginėti rodmenų.
Kur galima montuoti šį prietaisą? Ar IP20 reiškia atsparumą vandeniui?
IP20 apsaugo nuo kietų objektų, didesnių nei 12,5 mm, tačiau neturi apsaugos nuo vandens ar drėgmės. Montuokite tik uždaruose elektros skyduose, sausose ir kontroliuojamose patalpose.
