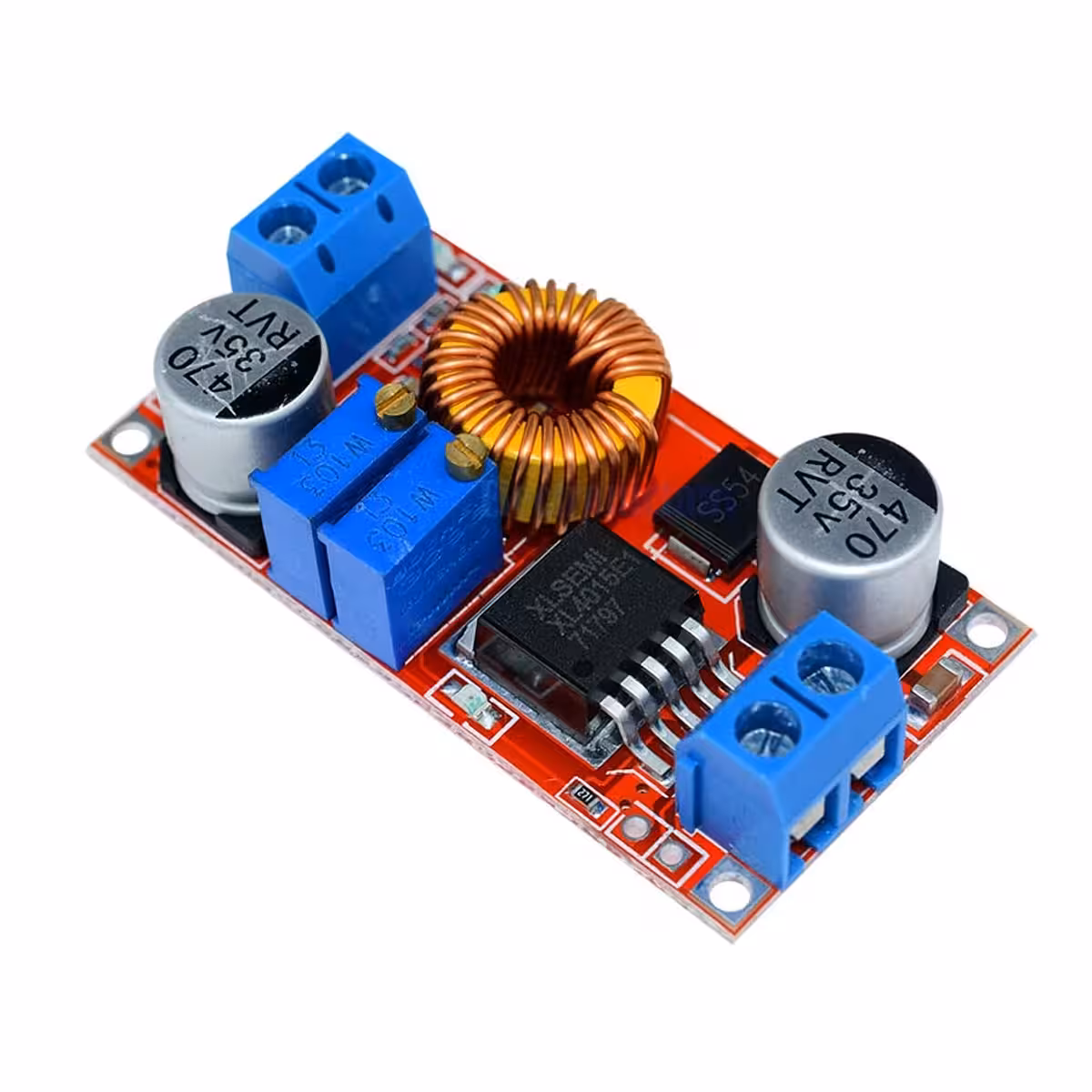

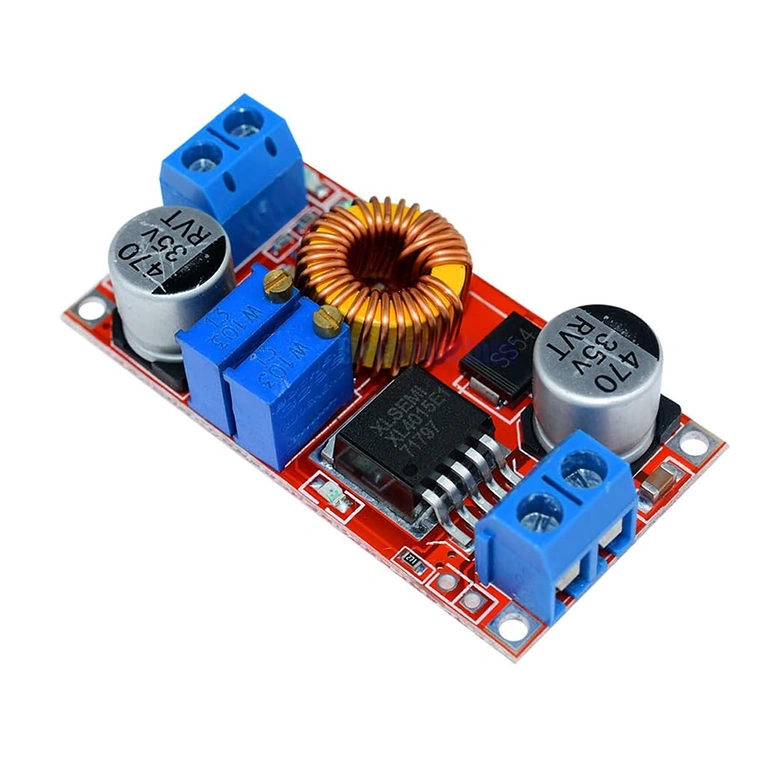

DC-DC žingsninis (step-down) keitiklis XL4015 5A – tikslus įtampos ir srovės reguliavimas baterijoms bei LED
Reikia saugiai įkrauti Li-ion bateriją be rizikos ją perkrauti? O gal norite maitinti LED juostą tikslia įtampa be jokių svyravimų? XL4015 modulis suteikia galimybę nepriklausomai valdyti tiek įtampą, tiek srovę – viskas kompaktiškame korpuse, paruoštame integruoti į jūsų projektus.
Pastaba: Gamyklinė išėjimo įtampa yra nustatyta ties ~20V. Prieš pirmąjį naudojimą ir apkrovos prijungimą, sureguliuokite įtampą potenciometru. Jei įtampa nesikeičia, pasukite CV potenciometrą prieš laikrodžio rodyklę bent 10 pilnų apsisukimų – tai standartinė pradinio kalibravimo procedūra.

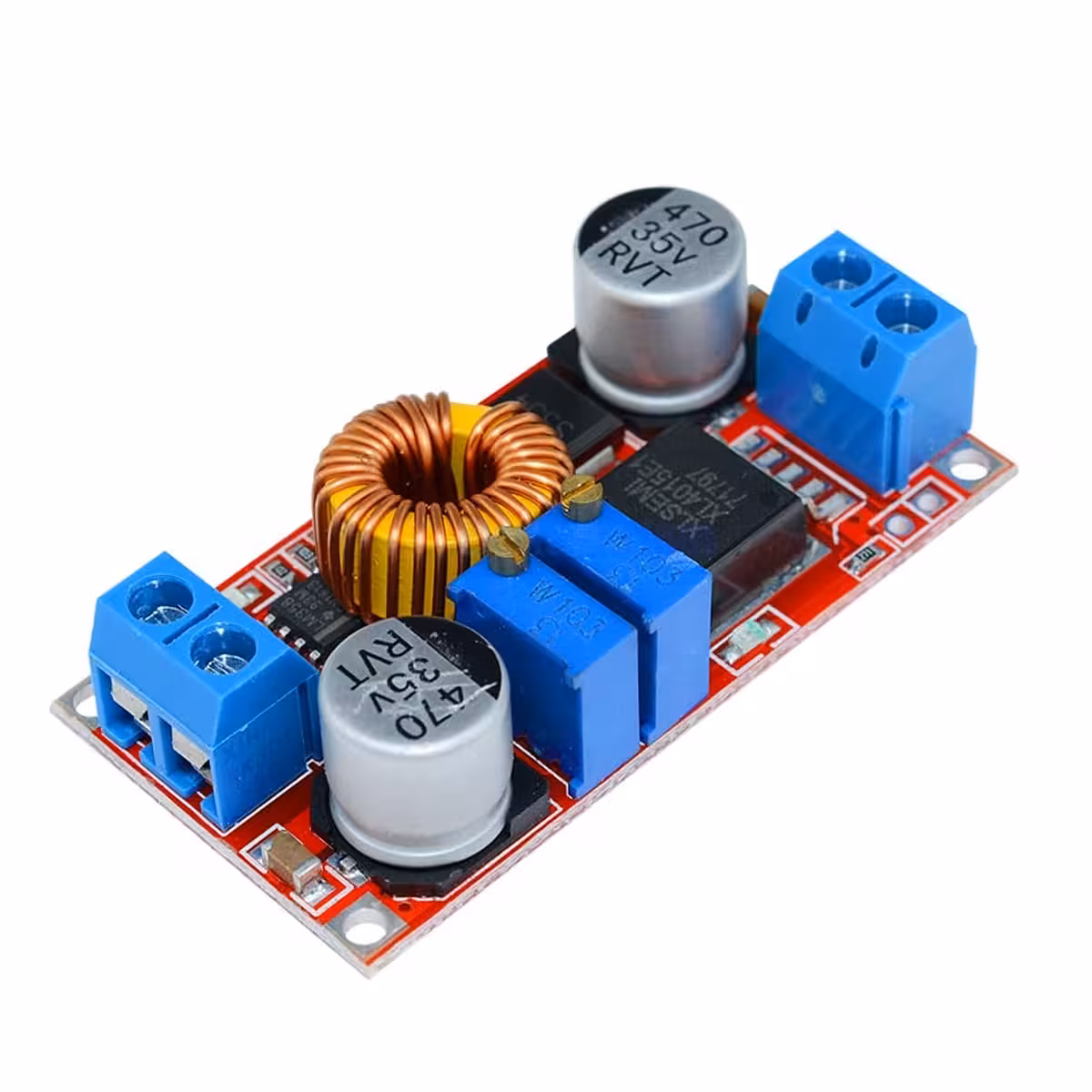

Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Nepriklausomas dvigubas CC + CV reguliavimas — du atskiri potenciometrai leidžia tiksliai valdyti išėjimo srovę ir įtampą, kas yra būtina norint teisingai įkrauti Li-ion ar NiMH baterijas bei apsaugoti galingus LED šviesos šaltinius.
- Iki 96% efektyvumas — energijos nuostoliai šilumos pavidalu sudaro mažiau nei 4%, todėl modulis veikia stabiliai net ir esant nuolatinei apkrovai be greito perkaitimo.
- Automatinė apsauga nuo trumpojo jungimo ir perkaitimo — integruotas 8A srovės ribotuvas ir automatinis išsijungimas perkaitus, todėl nereikia papildomų išorinių saugiklių.
- Platus konvertavimo diapazonas — įėjimo įtampa 4V–38V, išėjimo 1.25V–36V; lengvai atlieka populiarius konvertavimus, tokius kaip 24V→12V, 24V→5V ar 12V→3.3V be jokių techninės įrangos pakeitimų.
- Kompaktiškas ir paruoštas montavimui — 51×26×18 mm dydžio modulis su integruotu LED indikatoriumi, aušinimo radiatoriumi ir plačiu darbinės temperatūros diapazonu (-40°C ~ +85°C), tinkamu net pramoninėms sąlygoms.

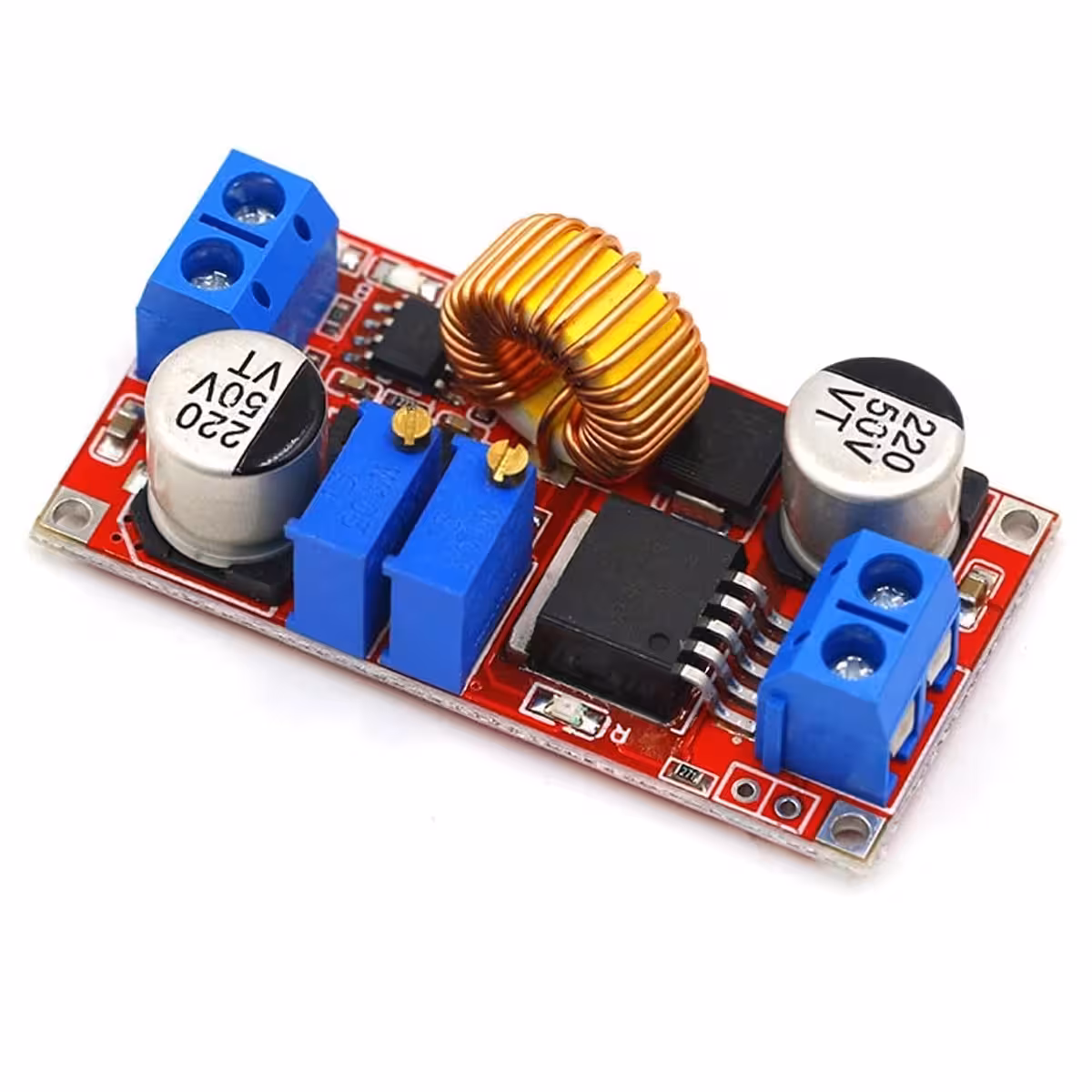

Techninės detalės ir našumas
XL4015 lustas veikia 180KHz dažniu, kuris yra pakankamai aukštas, kad išėjimo pulsacijos (ripple) būtų minimalios be didelių filtrų. Maksimali nominali srovė siekia 5A, tačiau nuolatiniam darbui rekomenduojama neviršyti 4.5A, taip prailginant modulio tarnavimo laiką. Įkraunant baterijas, modulis automatiškai veikia CC (pastovios srovės) režimu, o baterijai pasiekus nustatytą įtampą, persijungia į CV (pastovios įtampos) režimą – tai idealus veikimo principas tokio tipo „buck“ keitikliams.
| Parametras | Vertė / Detalė |
|---|---|
| Keitiklio tipas | DC-DC žingsninis (Buck) |
| Pagrindinis lustas | XL4015 |
| Įėjimo įtampa | 4V – 38V DC (maks. 38V) |
| Išėjimo įtampa | 1.25V – 36V DC (tolygiai reguliuojama) |
| Maksimali išėjimo srovė | 5A (rekomenduojama nuolatinė iki 4.5A) |
| Maksimali galia | 75W |
| Efektyvumas | Iki 96% |
| Veikimo dažnis | 180KHz |
| Reguliavimo režimas | CV (pastovi įtampa) + CC (pastovi srovė) |
| Apsauga nuo trumpojo jungimo | Automatinis ribojimas ties 8A |
| Apsauga nuo perkaitimo | Automatinis išsijungimas |
| Darbinė temperatūra | -40°C ~ +85°C |
| Veikimo indikacija | Integruotas LED |

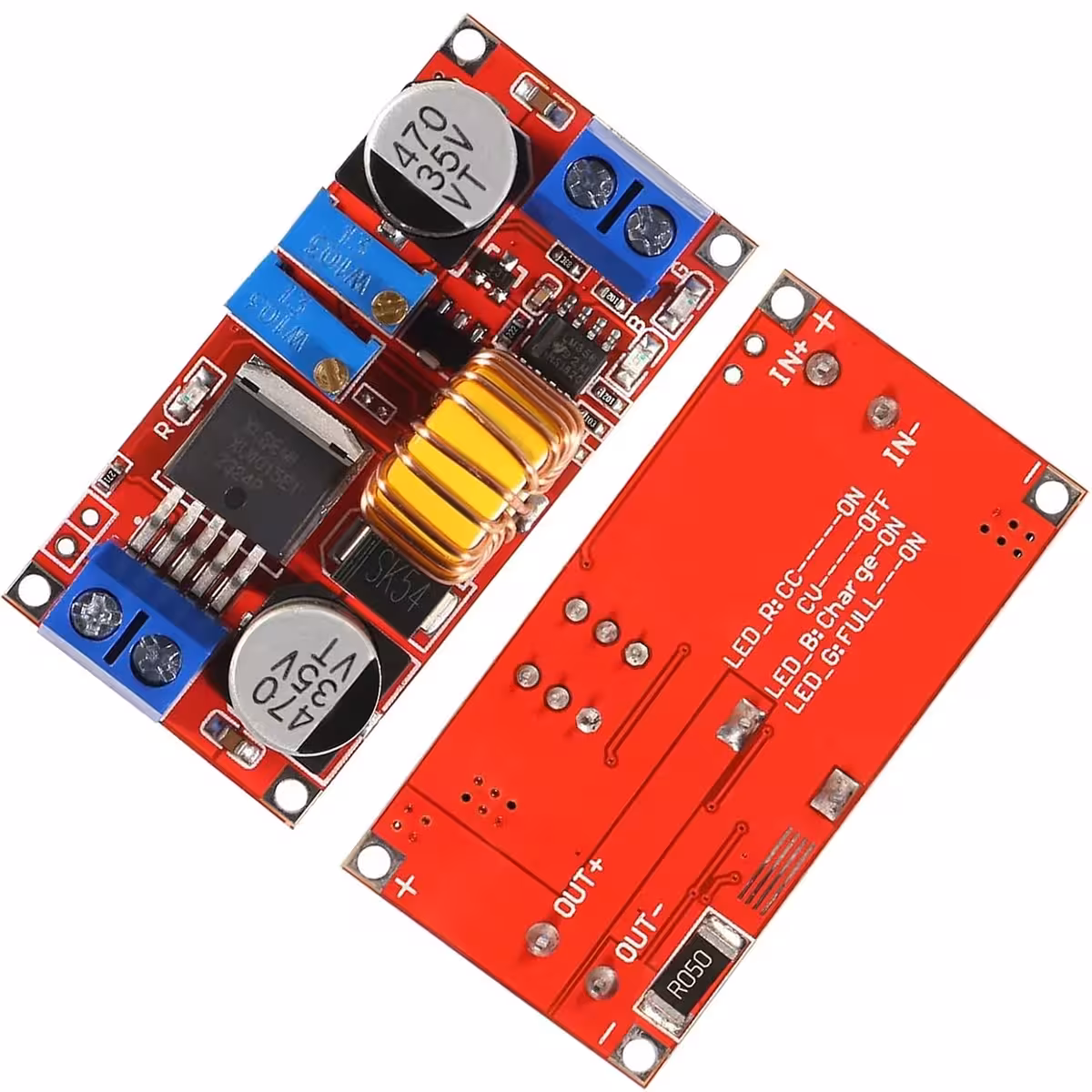

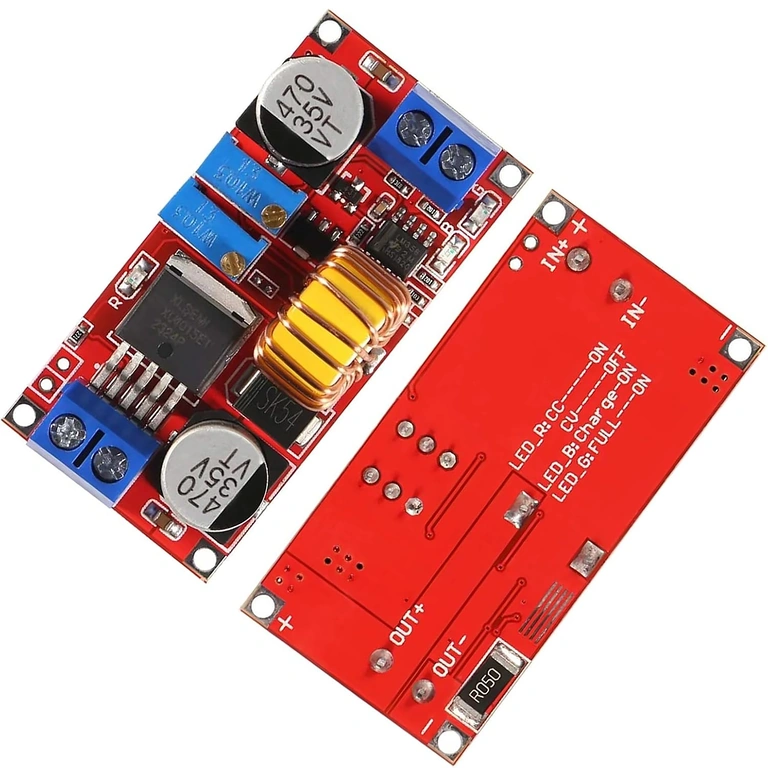

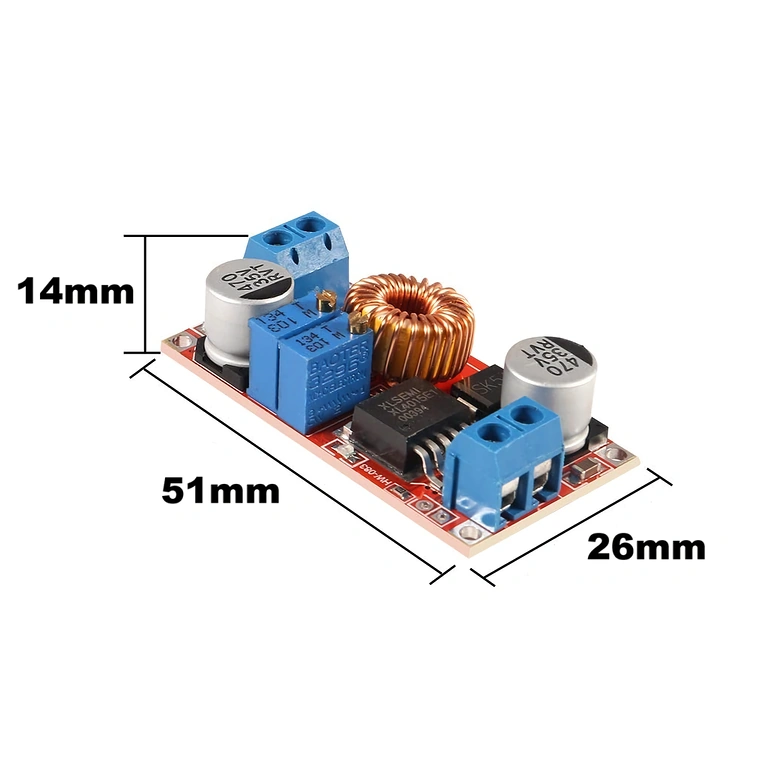

| Matmenys | 51 × 26 × 18 mm |
Naudojimo instrukcija

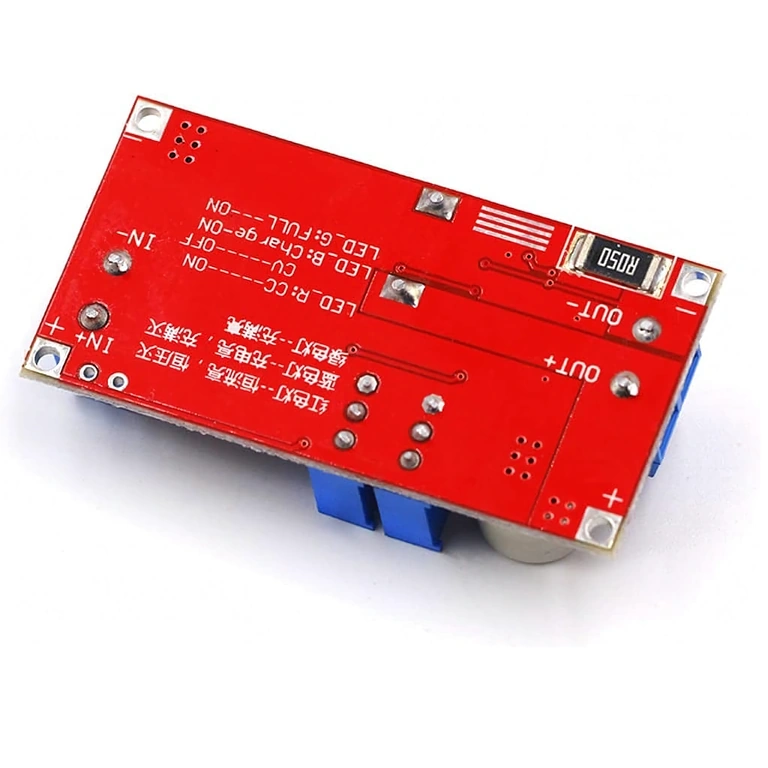

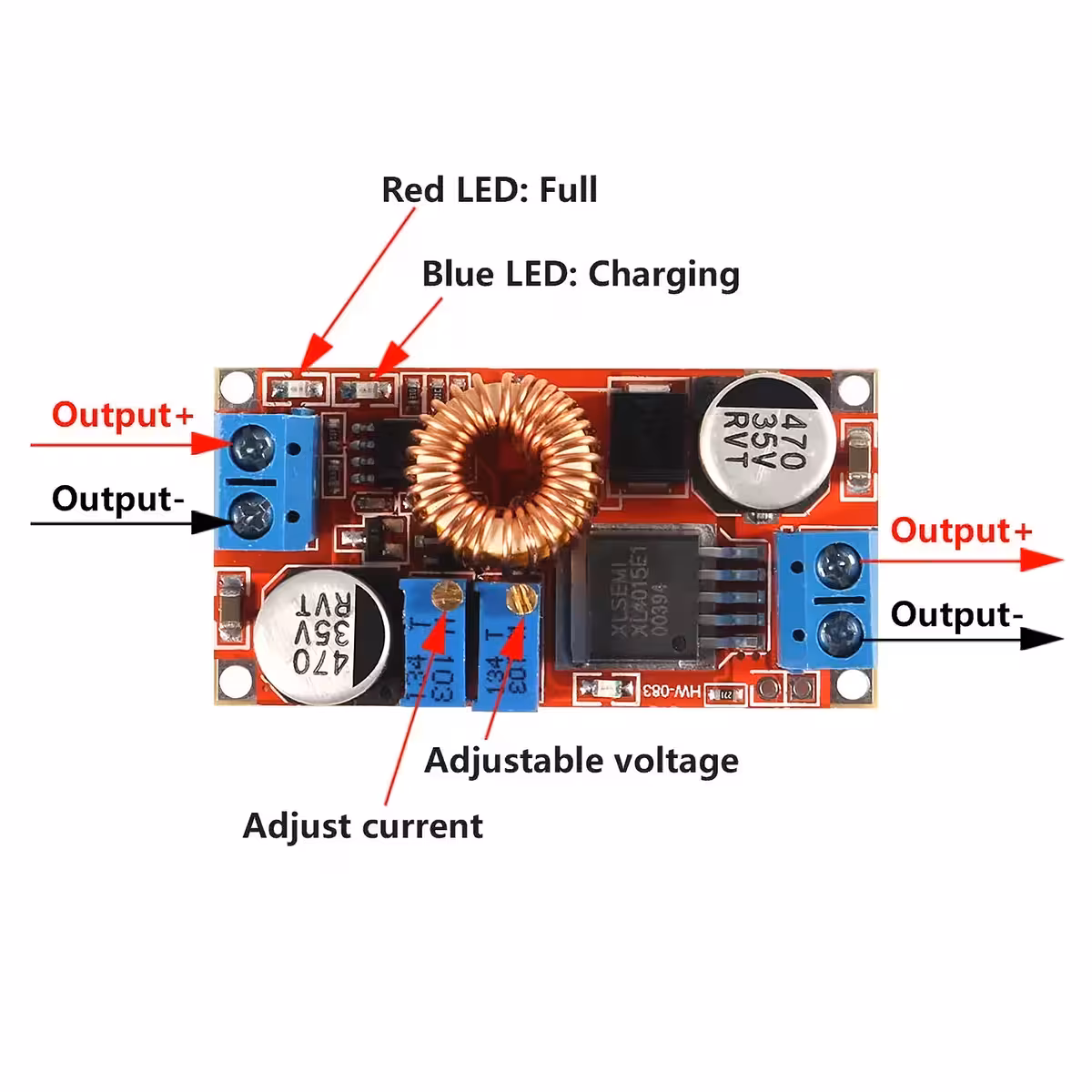

- Išėjimo įtampos nustatymas: prieš prijungdami apkrovą, sukite CV potenciometrą, kol multimetru išmatuosite norimą įtampą.
- Srovės ribojimo nustatymas: prijunkite apkrovą arba nuosekliai ampermetrą ir sukite CC potenciometrą, kol pasieksite norimą srovės ribą.
- Pradinis kalibravimas (jei įtampa nesikeičia): pasukite CV potenciometrą prieš laikrodžio rodyklę bent 10 pilnų apsisukimų, tada bandykite reguliuoti iš naujo.
- Baterijų įkrovimas: nustatykite CV įtampą pagal baterijos pilno įkrovimo ribą, o CC srovę – pagal rekomenduojamą įkrovimo srovę (pvz., 0.5C ar 1C). Modulis automatiškai persijungs iš CC į CV režimą.
- Dėmesio: neviršykite 38V įėjimo įtampos ir užtikrinkite tinkamą vėdinimą, jei apkrova artėja prie 5A.
Pakuotės turinys
- 1 × DC-DC žingsninis keitiklis XL4015 CC CV
Dažniausiai užduodami klausimai
Ar šį modulį galima naudoti 3.7V Li-ion baterijos įkrovimui?
Taip. Nustatykite CV įtampą ties 4.2V ir apribokite CC srovę pagal baterijos specifikacijas. Modulis pats valdys CC→CV perjungimą įkrovimo metu.
Kodėl įjungus išėjimo įtampa yra ~20V?
Tai gamyklinis nustatymas. Prieš prijungdami apkrovą, sureguliuokite CV potenciometrą. Jei jis nereaguoja, pasukite prieš laikrodžio rodyklę bent 10 kartų, kad atliktumėte pradinį kalibravimą.
Ar reikalingas papildomas radiatorius?
Modulis turi integruotą radiatorių. Esant nuolatinei 4.5A–5A apkrovai, rekomenduojame naudoti papildomą ventiliatorių, kad temperatūra išliktų saugi ir modulis tarnautų ilgiau.
Ar galima maitinti galingus LED?
Taip. CC režimas yra idealus galingiems LED – jis apsaugo nuo per didelės srovės. Nustatykite CC srovę pagal LED nominalią srovę, o CV įtampą šiek tiek aukštesnę nei LED darbinė įtampa.
