20A brushless valdiklis su TF-100 ekranu – visapusiškas elektrinio paspirtuko ar dviračio atnaujinimas
Paspirtukas važiuoja trūkčiodamas, senasis ekranas nebereaguoja į komandas, o gal tiesiog norite daugiau galios? Kokybiškas brushless valdiklis yra skirtumas tarp varginančio važiavimo ir sklandžios kelionės. Šis 20A komplektas palaiko 24V, 36V ir 48V įtampas bei 350W–1000W variklius — tai apima beveik visus populiariausius rinkoje esančius modelius.

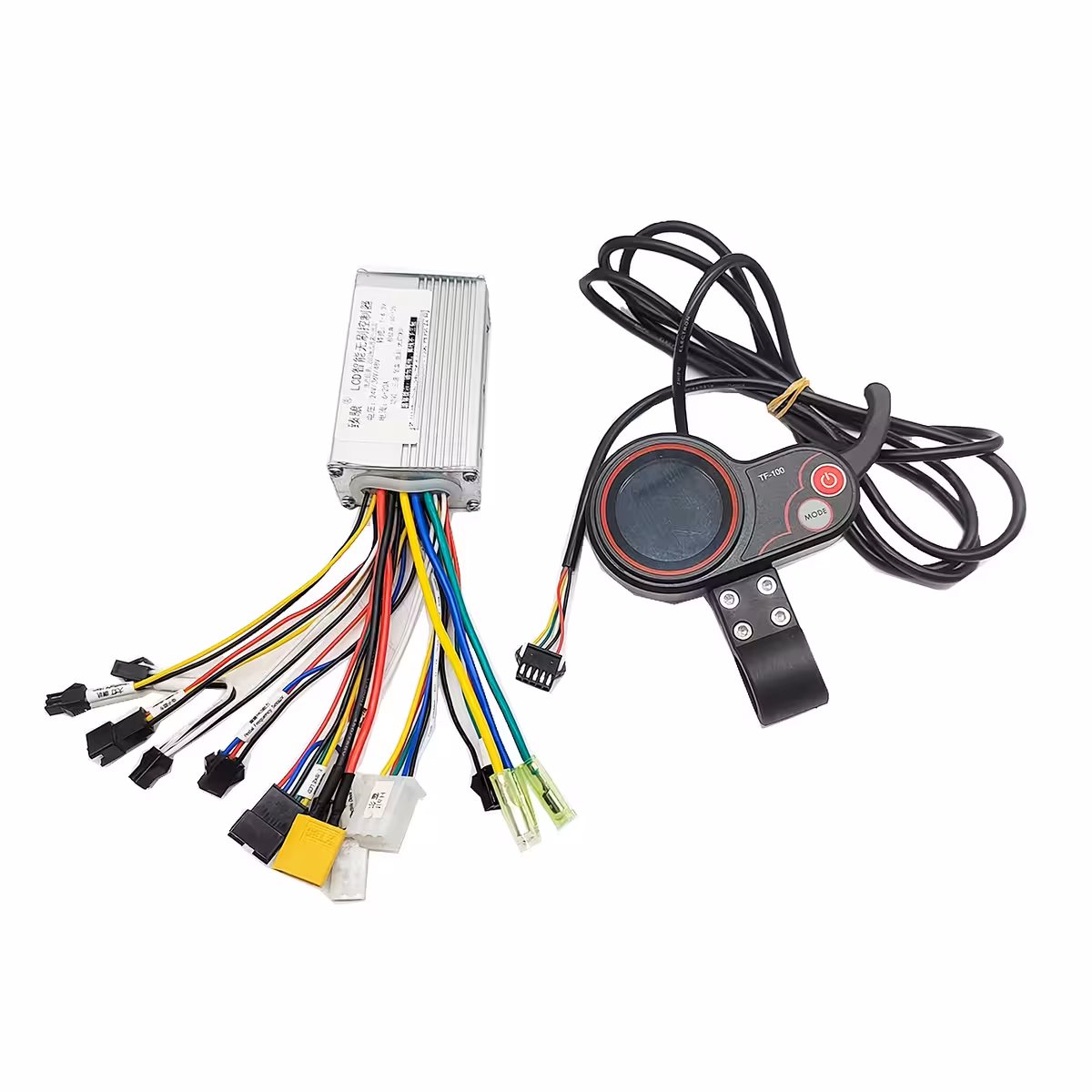

Pastaba: Komplekte yra valdiklis ir LCD TF-100 ekranas. Prieš pirkdami, būtinai patikrinkite jungčių suderinamumą su savo paspirtuko modeliu.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 24V / 36V / 48V suderinamumas — veikia su populiariausiomis baterijomis be jokių papildomų modifikacijų

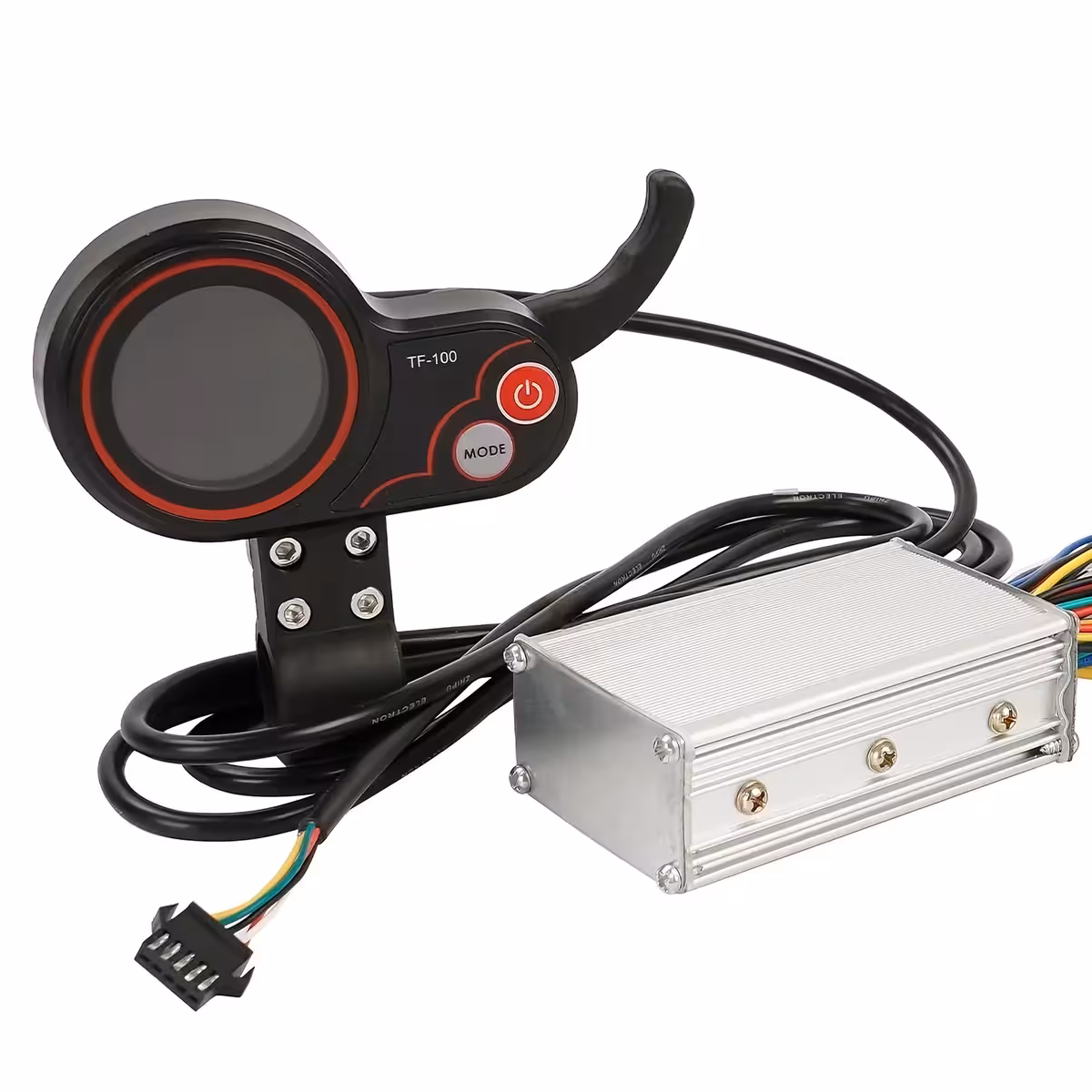

- 350W–1000W galia — tiesioginis originalaus valdiklio pakaitalas daugumai miesto elektrinių paspirtukų ar dviračių
- Automatinis „self-learning“ mokymasis — pats aptinka ir sureguliuoja variklio sukimosi kryptį; nebereikia baimintis dėl komponentų sugadinimo neteisingai sujungus laidus
- Pridedamas TF-100 LCD ekranas — P-nustatymų meniu su 16+ konfigūruojamų parametrų: nuo srovės ribojimo iki pastovaus greičio palaikymo (cruise control)
- E-ABS ir žemo lygio stabdymas — elektroninis stabdymas tolygiai mažina greitį, tausodamas kaladėles ir užtikrindamas geresnį valdymą intensyviame eisme
- Integruotas PAS palaikymas — suderinamas su pedalų pagalbos sistemomis, idealiai tinka elektriniams dviračiams su pedalų jutikliu
- Elektrinė spynelė — integruota apsaugos funkcija (electric door lock), apsauganti nuo netyčinio paspirtuko įjungimo
Techninės detalės ir našumas
Brushless BLDC architektūra su Hall jutiklių (6 laidai) palaikymu užtikrina sklandų variklio darbą esant bet kokioms apsukoms — jokių trūkčiojimų startuojant ar perkaitimo važiuojant pastoviu greičiu. P14 parametru reguliuojama srovės riba (1–20A) leidžia pritaikyti akceleracijos agresyvumą pagal vairuotojo svorį ar kelio dangą. Minimalios įtampos apsauga (P15) neleidžia per daug iškrauti baterijos, taip prailginant jos tarnavimo laiką.
| Parametras | Reikšmė / Detalė |
|---|---|
| Palaikoma įtampa | 24V / 36V / 48V |
| Palaikoma variklio galia | 350W / 500W / 800W / 1000W |
| Nominali srovė | 20A |
| Variklio tipas | Brushless (BLDC) |
| Hall jutikliai | Taip – 6 laidai |
| Ekranas komplekte | LCD TF-100 |

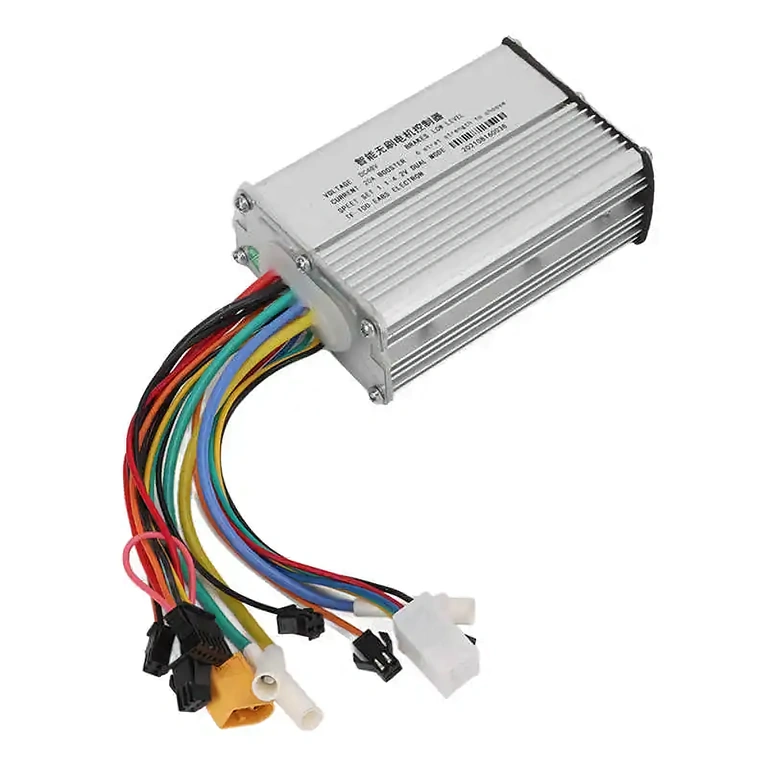

| Elektroninis stabdymas | E-ABS + Low Level Brake |
| Pedalų pagalbos sistema (PAS) | Taip |
| Automatinis mokymasis | Taip – automatinis |
| Greičio palaikymas (Cruise Control) | Taip (P17) |

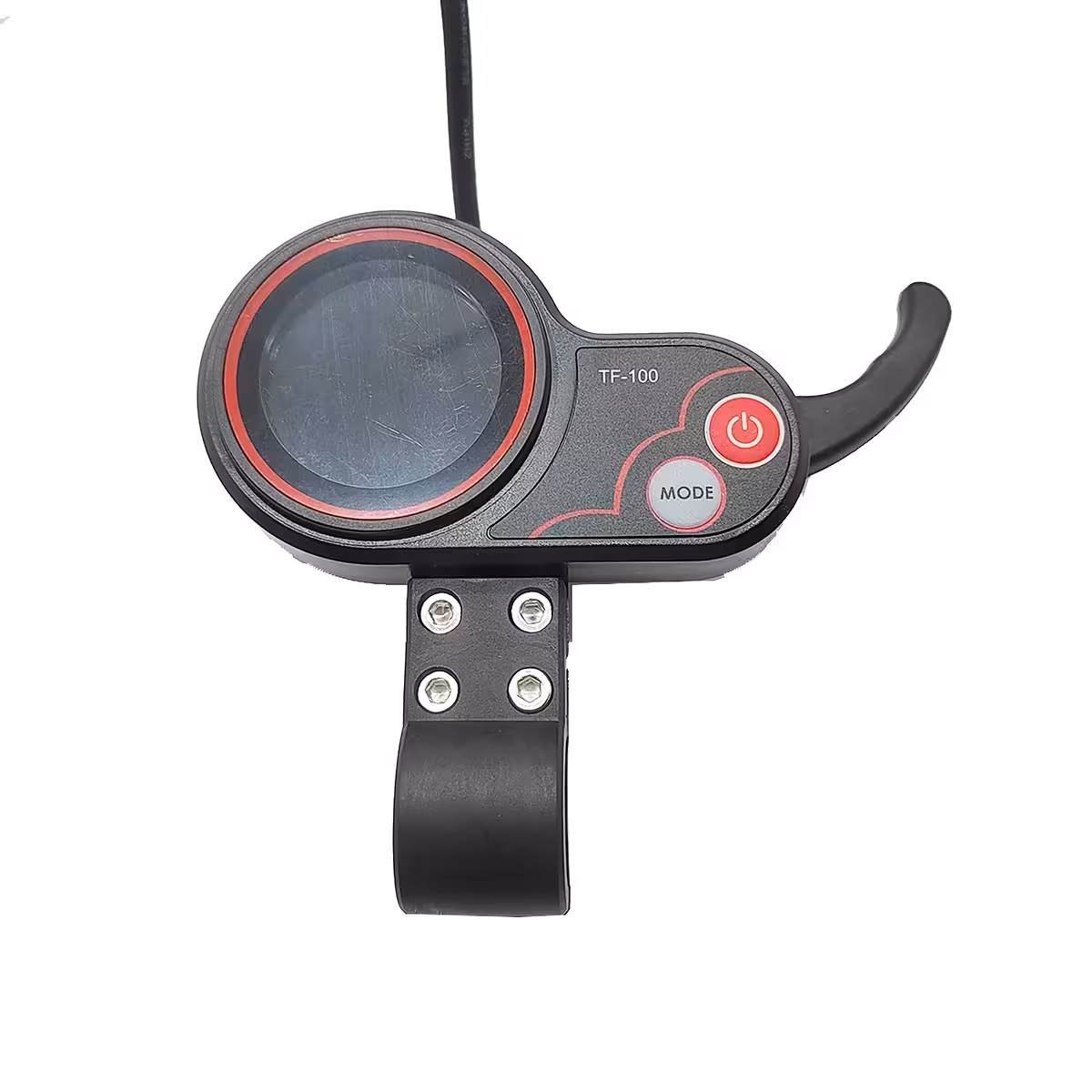

| Žibintas + garsinis signalas | Valdomi per valdiklį |
| Elektrinė spynelė | Electric door lock – Taip |
| Ryšio protokolas | Konfigūruojamas (P20) |
| Transporto priemonė | Elektrinis paspirtukas / dviratis |
Programavimo ir naudojimo instrukcijos

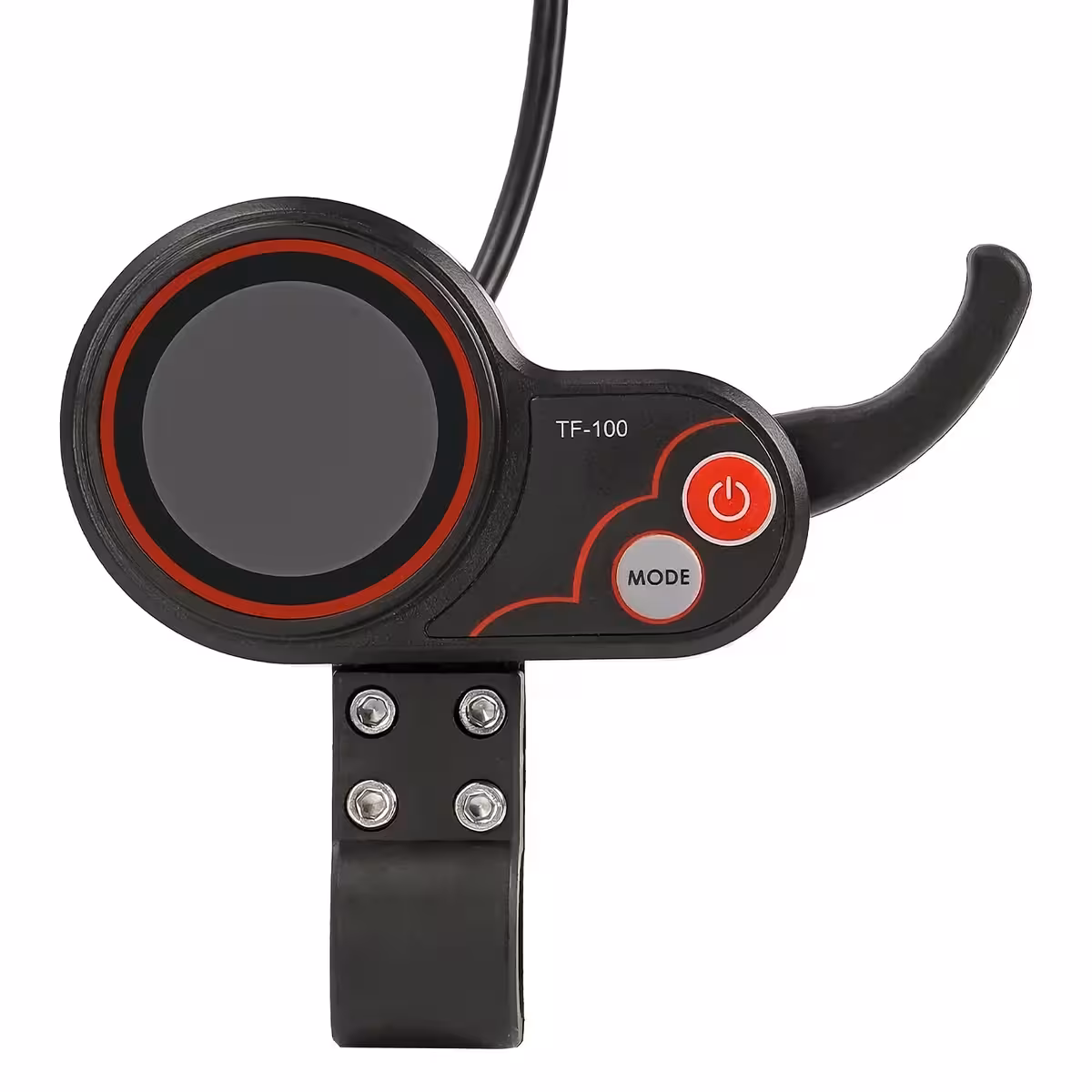

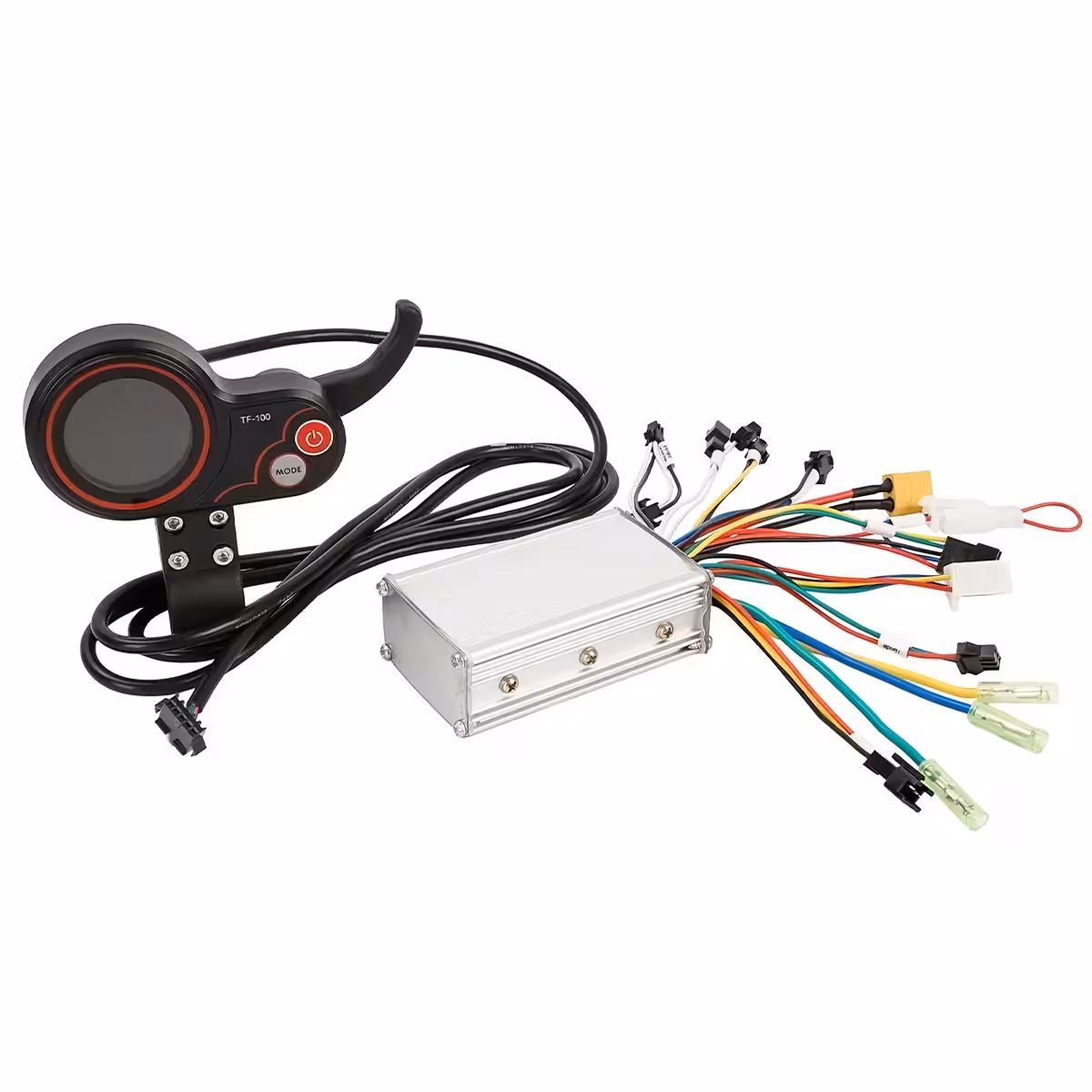

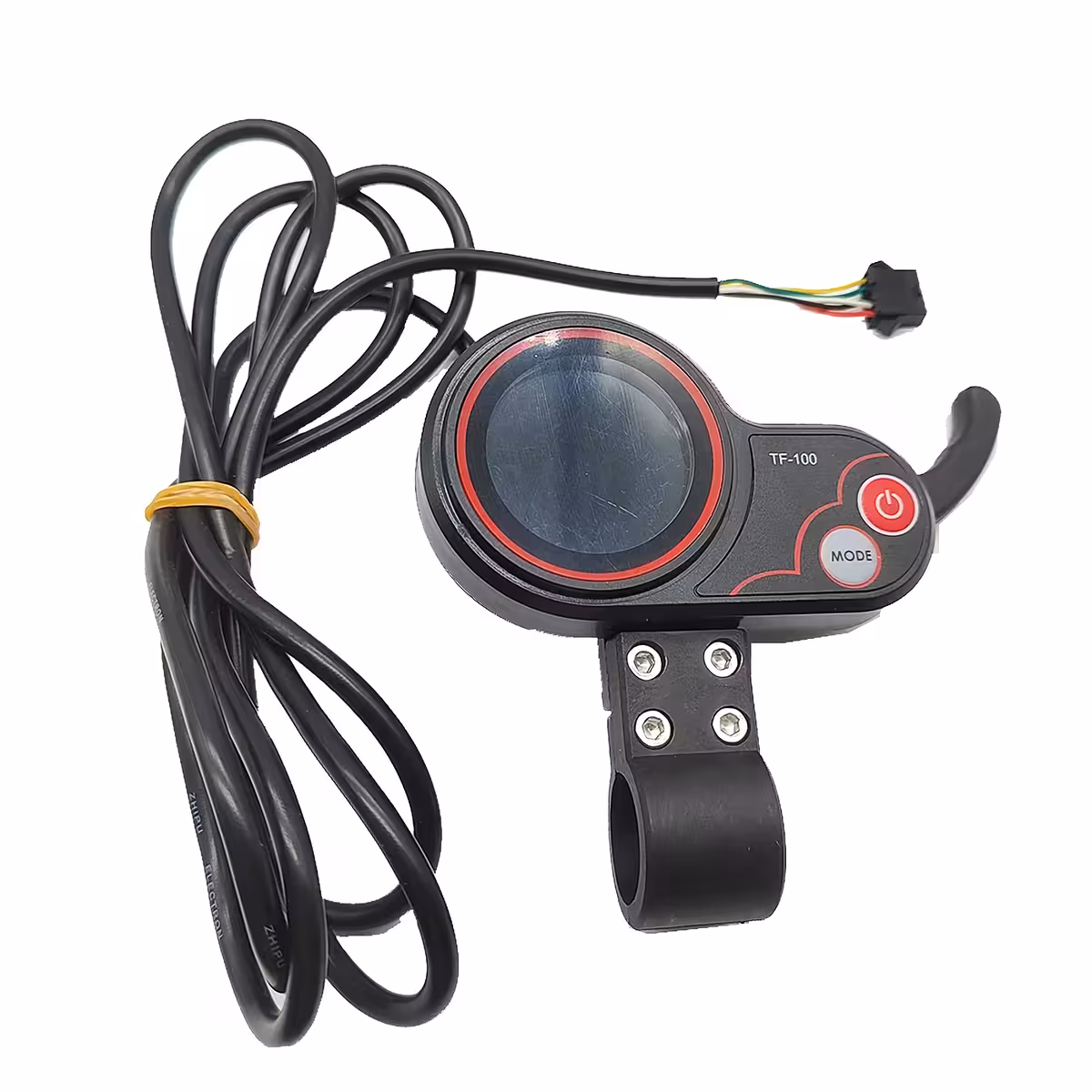

TF-100 ekranas leidžia atlikti išplėstinius nustatymus tiesiai nuo vairo. Norėdami patekti į P-Settings meniu, vienu metu palaikykite Power + Mode mygtukus 2–3 sekundes.
| Parametras | Aprašymas |
|---|---|
| P01 | Ekrano ryškumas (1–3) |
| P02 | Matavimo vienetai: KM / MPH |
| P03 | Sistemos įtampa (36V / 48V / 52V) |
| P04 | Automatinis miego režimas (0–60 min) |
| P06 | Rato skersmuo |
| P07 | Variklio magnetų skaičius |
| P09 | Starto režimas: momentinis / nuo spyrio |
| P10 | Važiavimo režimas |
| P11 | Elektroninio stabdžio jautrumas |
| P12 | Akceleracijos lygis (0–5) |
| P14 | Srovės riba (1–20A) |
| P15 | Minimalios įtampos apsauga |
| P17 | Greičio palaikymo funkcija |
| P18 | Greičio kalibravimas |
| P19 | Pavarų režimas |
| P20 | Ryšio protokolas |

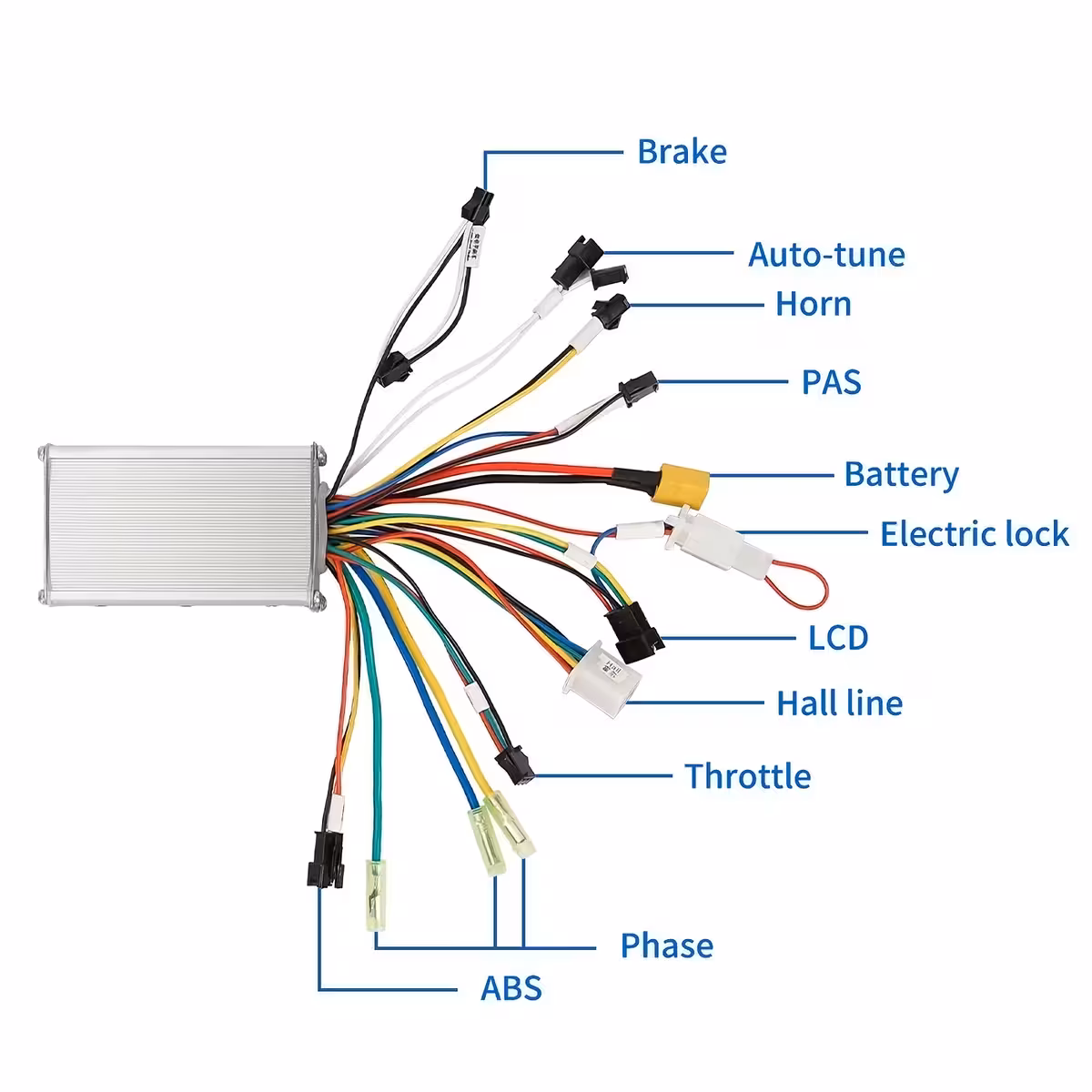

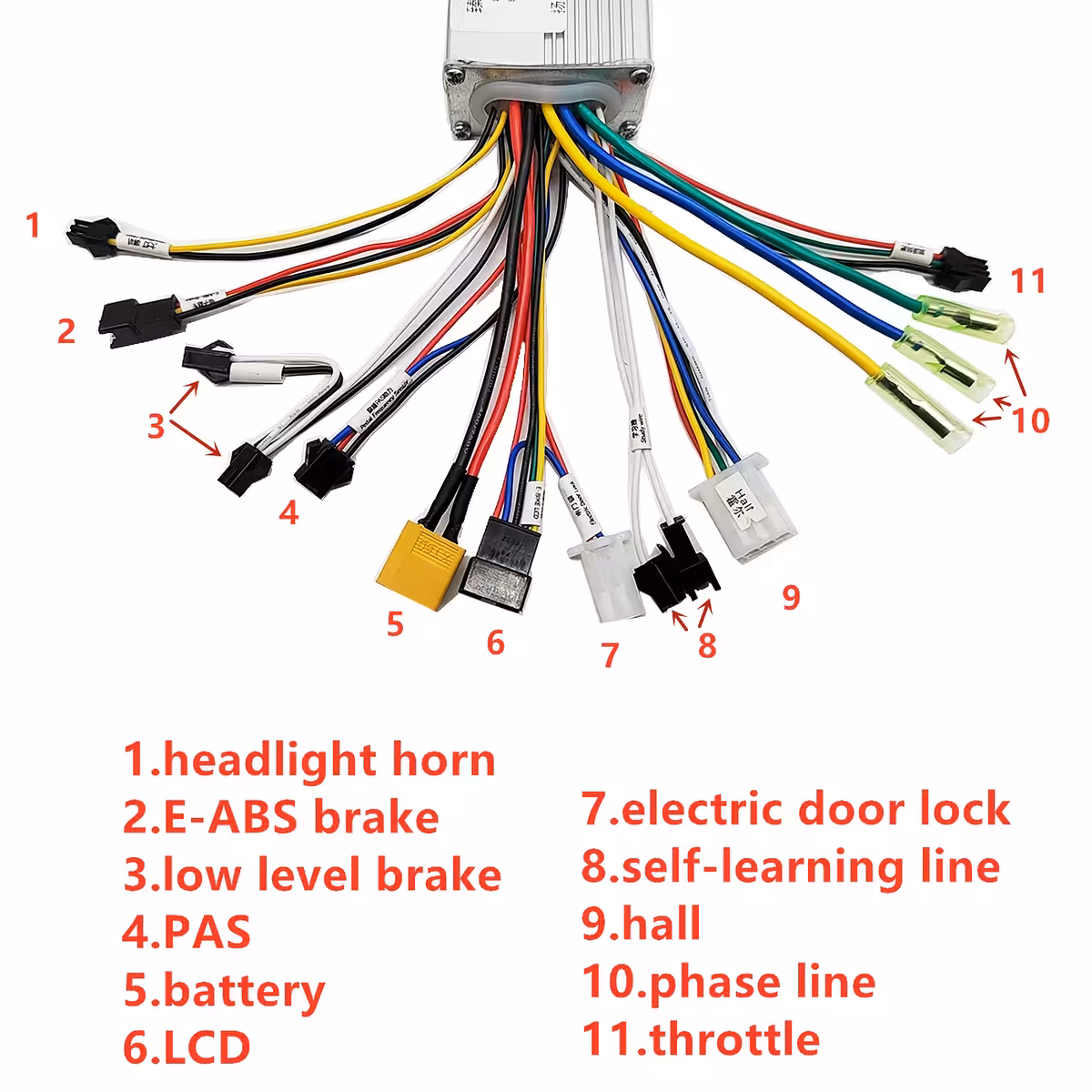

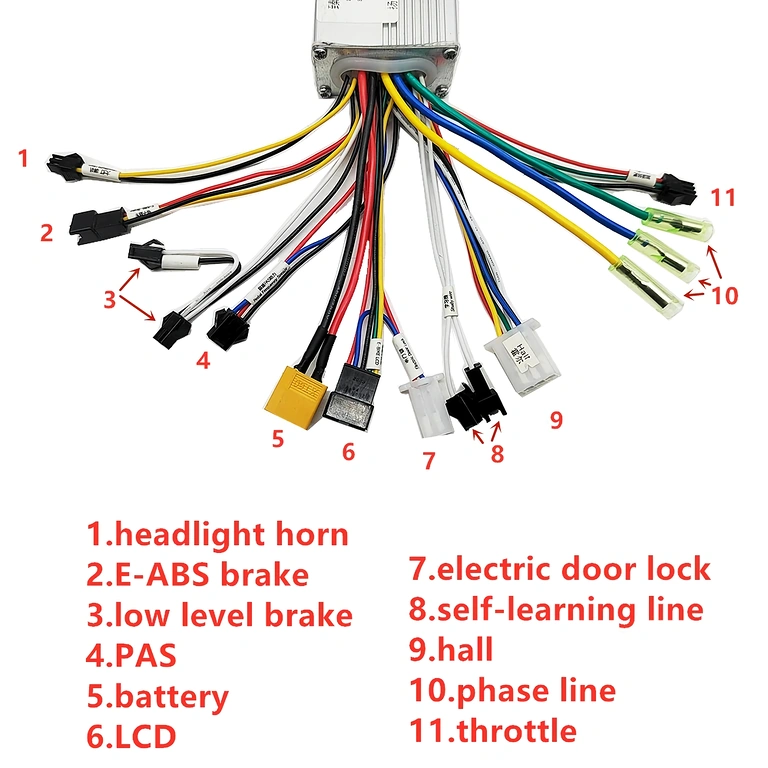

Valdiklio pajungimo eiga:
- Prijunkite fazinius laidus pagal spalvas (turi sutapti valdiklio ir variklio spalvos)

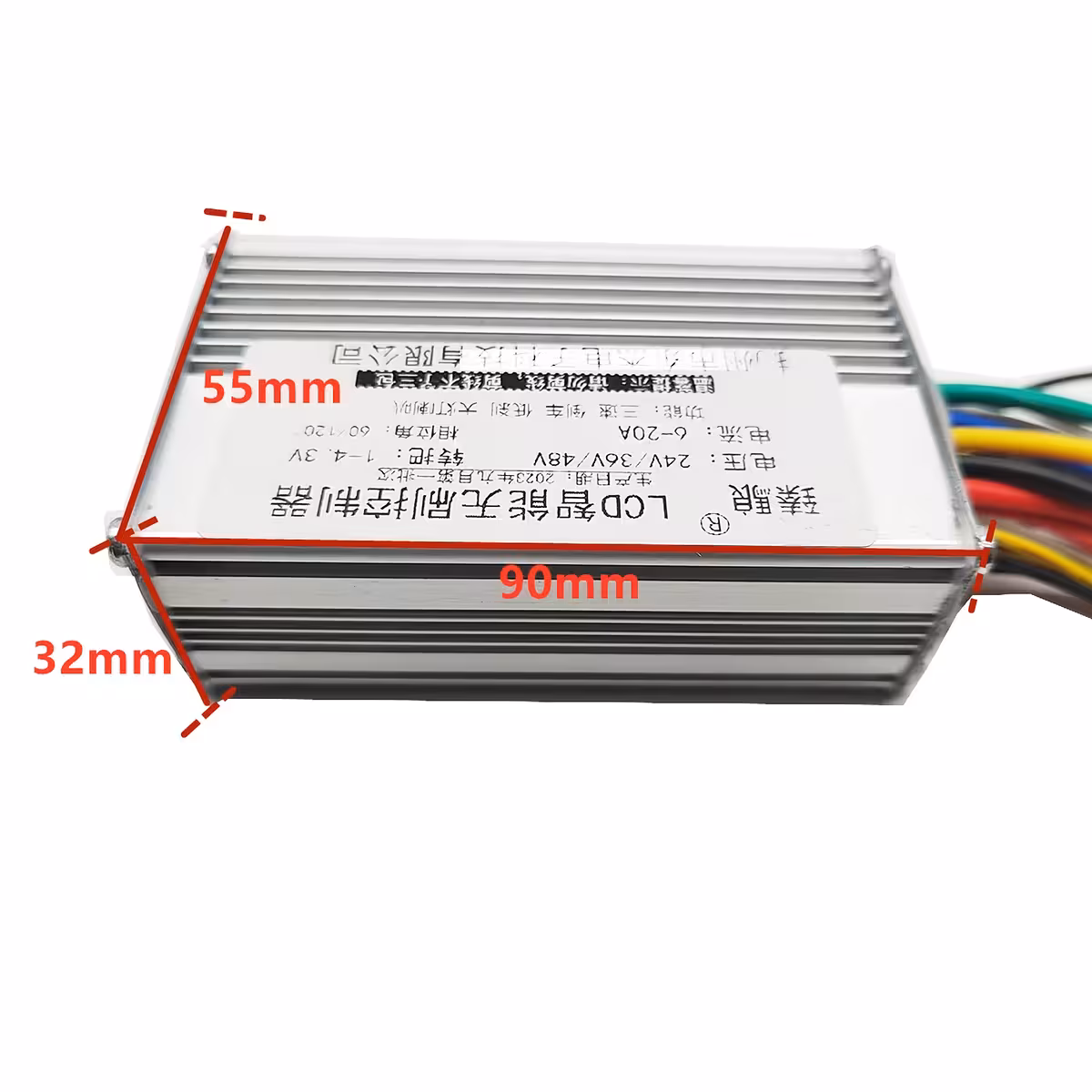

- Prijunkite bateriją: raudonas = (+), juodas = (–)
- Prijunkite akceleratorių (gazo rankenėlę) ir elektrinę spynelę
- Prijunkite Hall laidus, jei variklis turi Hall jutiklius
- Sujunkite self-learning laidus variklio sukimosi krypčiai nustatyti:
- Jei ratas sukasi teisinga kryptimi → atjunkite self-learning laidus
- Jei ratas sukasi atgal → palikite laidus sujungtus, kol kryptis automatiškai pasikeis
- Prijunkite papildomas funkcijas (žibintą, signalą, stabdžius, PAS) pagal poreikį

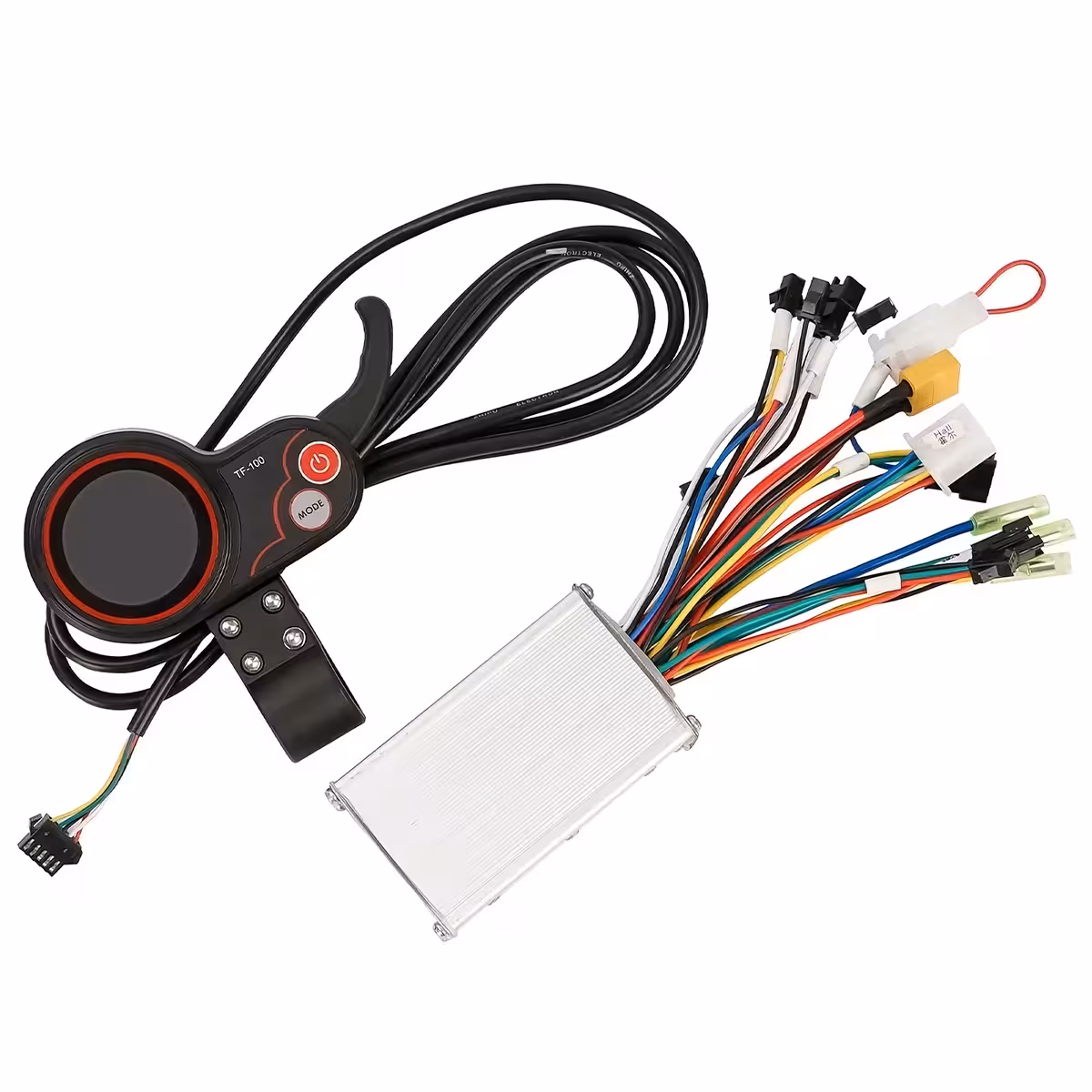

Pakuotės turinys
- 1x 20A brushless valdiklis (24V / 36V / 48V)
- 1x LCD TF-100 ekranas
Dažniausiai užduodami klausimai
Ar tinka mano 500W / 36V varikliui?
Taip. Valdiklis palaiko brushless variklius nuo 350W iki 1000W, esant 24V, 36V arba 48V įtampai. Prieš montuodami tik patikrinkite fizinių jungčių suderinamumą.
Kas nutiks, jei neteisingai sujungsiu fazinius laidus?
Self-learning funkcija automatiškai aptinka sukimosi kryptį. Jei variklis sukasi atgal, tiesiog atlikite aukščiau aprašytą mokymosi procedūrą — komponentai nebus pažeisti.
Ar TF-100 ekranas pridedamas, ar reikia pirkti atskirai?
Ekranas yra komplekto dalis. Jūs gaunate valdiklį ir TF-100 LCD ekraną kartu, paruoštus montavimui.
Ar galima montuoti ant elektrinio dviračio?
Taip. Valdiklis veikia su bet kokiu elektriniu dviračiu, turinčiu suderinamos galios brushless BLDC variklį. Dėl integruoto PAS palaikymo jis puikiai tinka dviračiams su pedalų jutikliu.
Kaip TF-100 ekrane nustatyti baterijos įtampą?
Įeikite į P-Settings meniu (palaikykite Power + Mode 2–3 sekundes) ir pakeiskite P03 parametrą į jūsų baterijos įtampą: 36V, 48V arba 52V.
