PWM valdiklis 5V–24V 8A — dažnio, impulsų ir variklio sūkių kontrolė viename modulyje
Reikia reguliuoti variklio sūkius, generuoti tikslų signalą ar automatizuoti laiko sekas? Šis 5V–24V 8A PWM valdiklio modulis atlieka visas šias užduotis be jokios programinės įrangos, kompiuterio ar sudėtingų nustatymų. Du darbo režimai — PWM ir PULSE — puikiai tinka tiek greitam prototipų kūrimui, tiek kartotinėms pramoninėms užduotims.

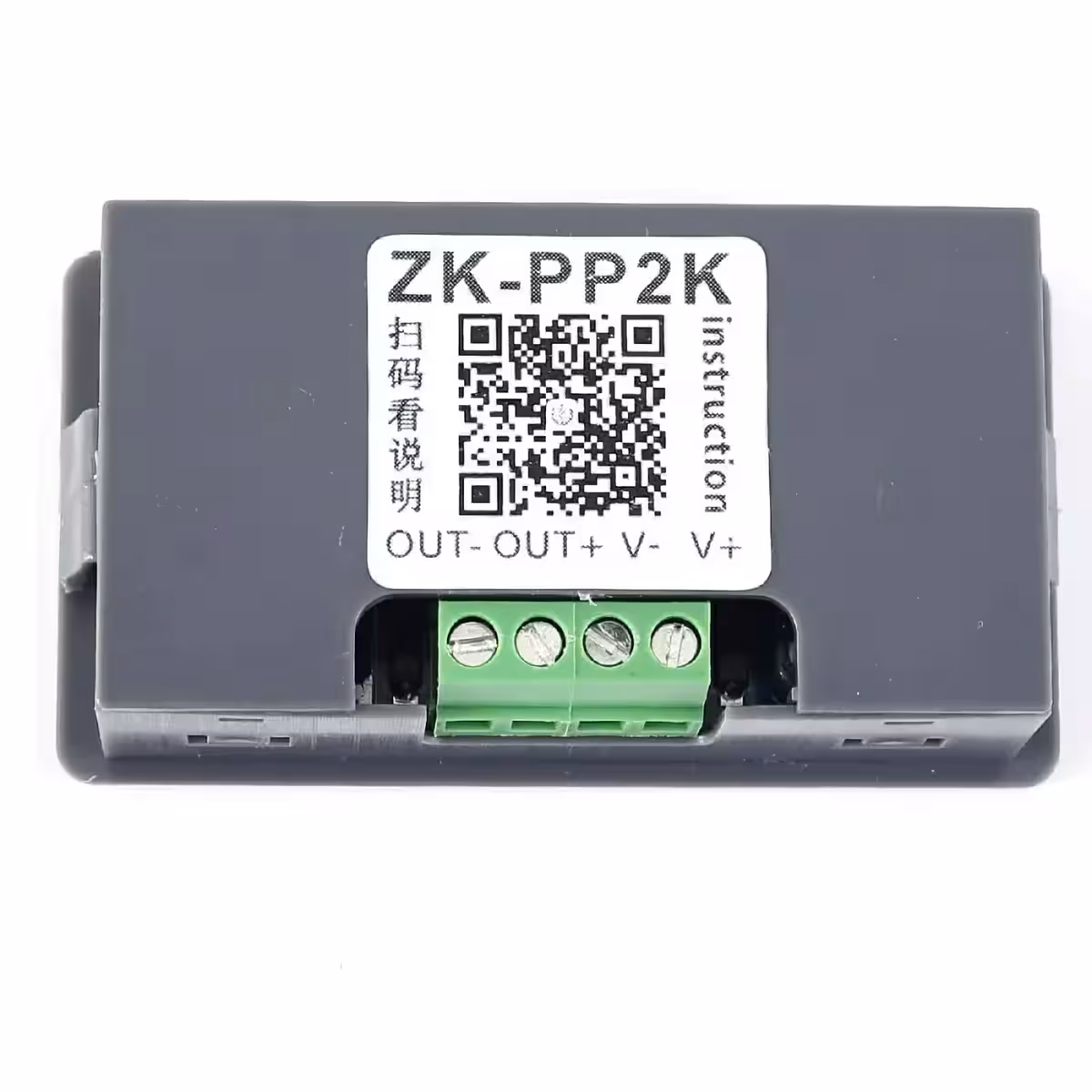

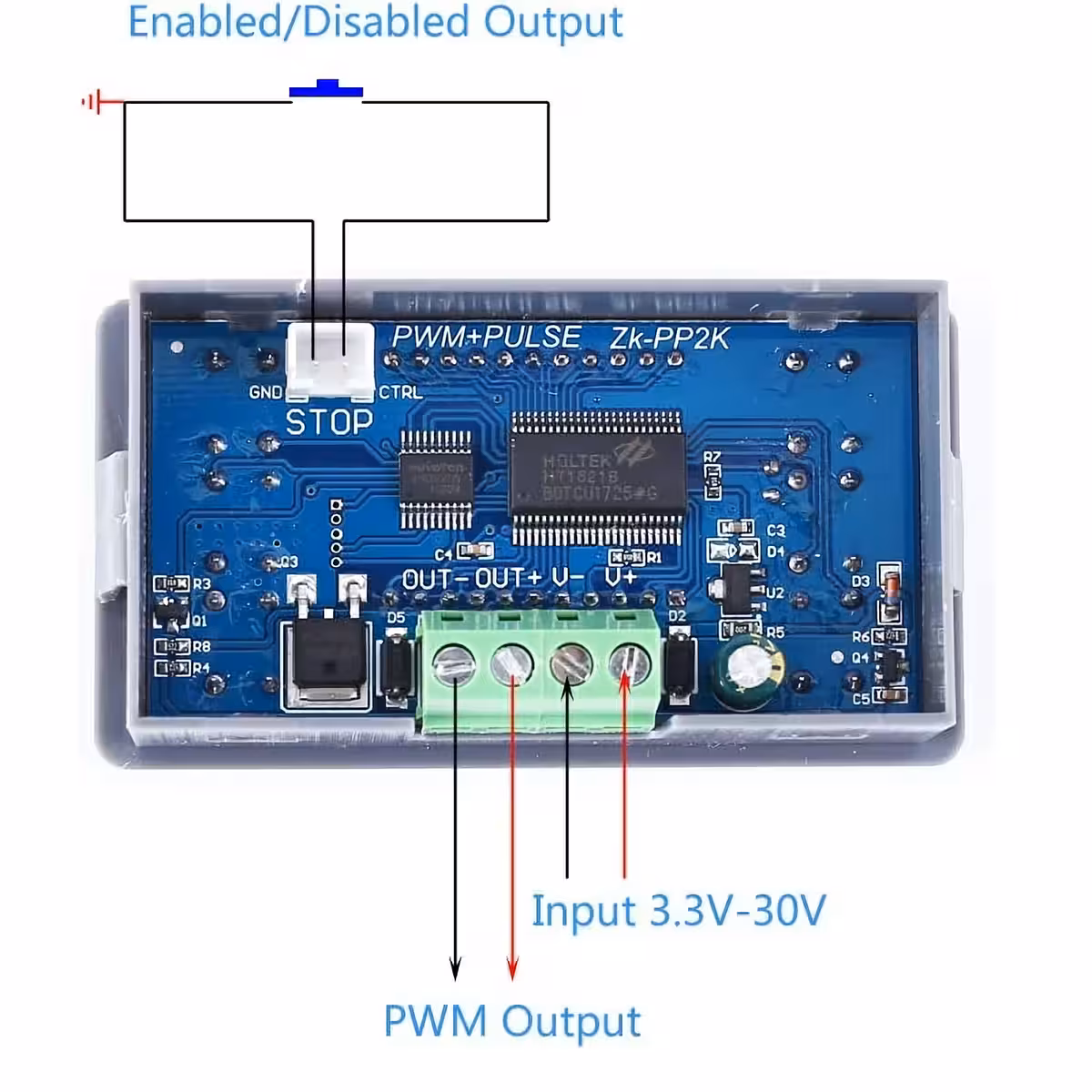

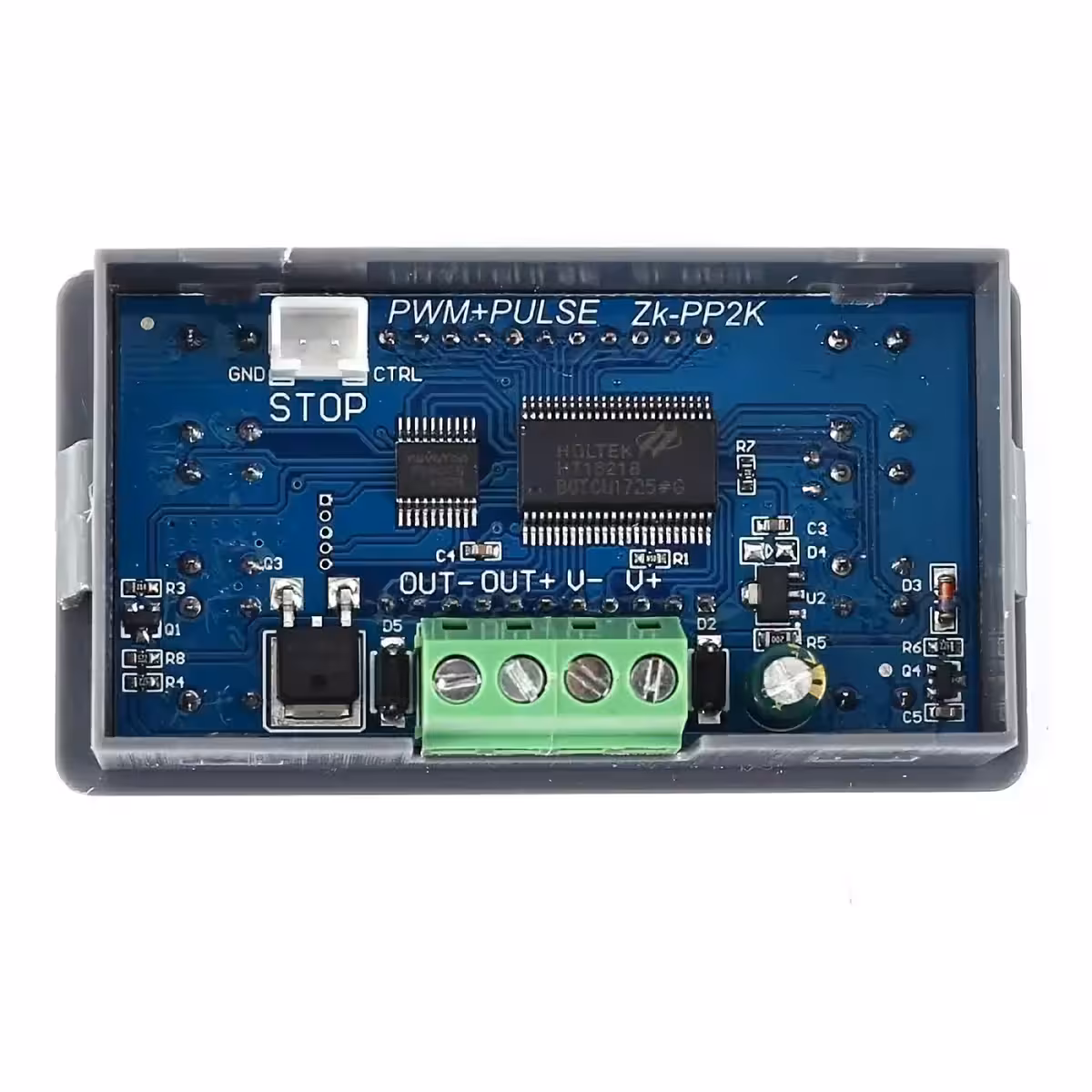

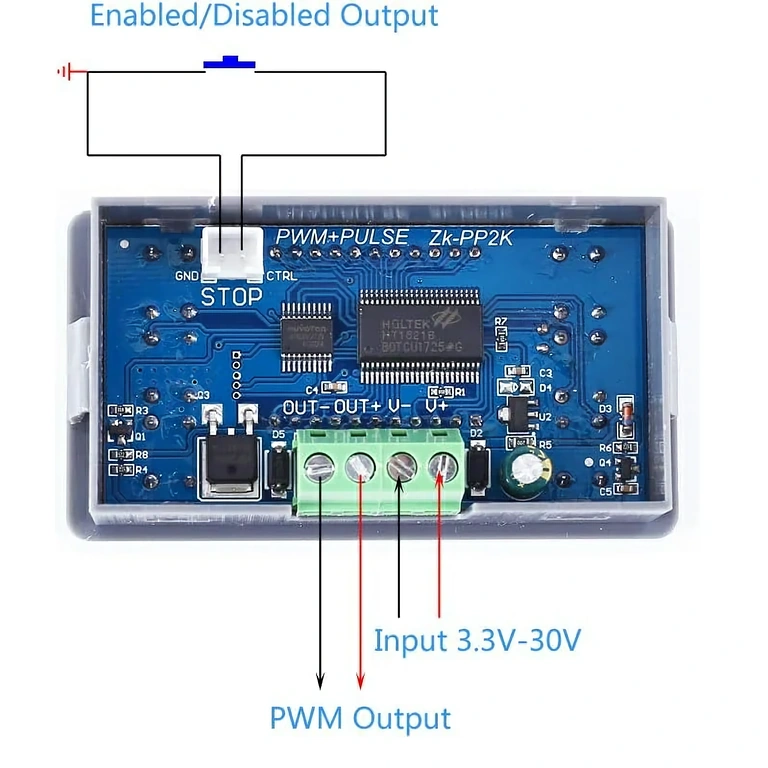

Pastaba: Modulis palaiko 3,3V–30V DC maitinimo įtampą, tačiau variklių ar kitų galingesnių įrenginių valdymui rekomenduojamas 5V–24V diapazonas, neviršijant 8A išėjimo srovės ribos.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Reguliuojamas dažnis 1Hz–150KHz — nuo lėtų kelių sekundžių intervalų iki greitų signalų bešepetėliniams (brushless) varikliams ar žemo dažnio RF taikymams
- 0–100% užpildymo koeficientas (duty cycle) — tikslus galios valdymas nuo visiško išjungimo iki maksimalaus našumo
- Ciklinis laikmatis su 0,001 s tikslumu — nustatykite įjungimo trukmę, išjungimo trukmę, uždelsimą ir impulsų skaičių (nuo 1 iki 9999 arba begalinį ciklą)
- 8A išėjimo srovė — pakankama vidutinės galios DC varikliams, 12V/24V elektromagnetiniams vožtuvams ar LED juostoms iki 192W (esant 24V)

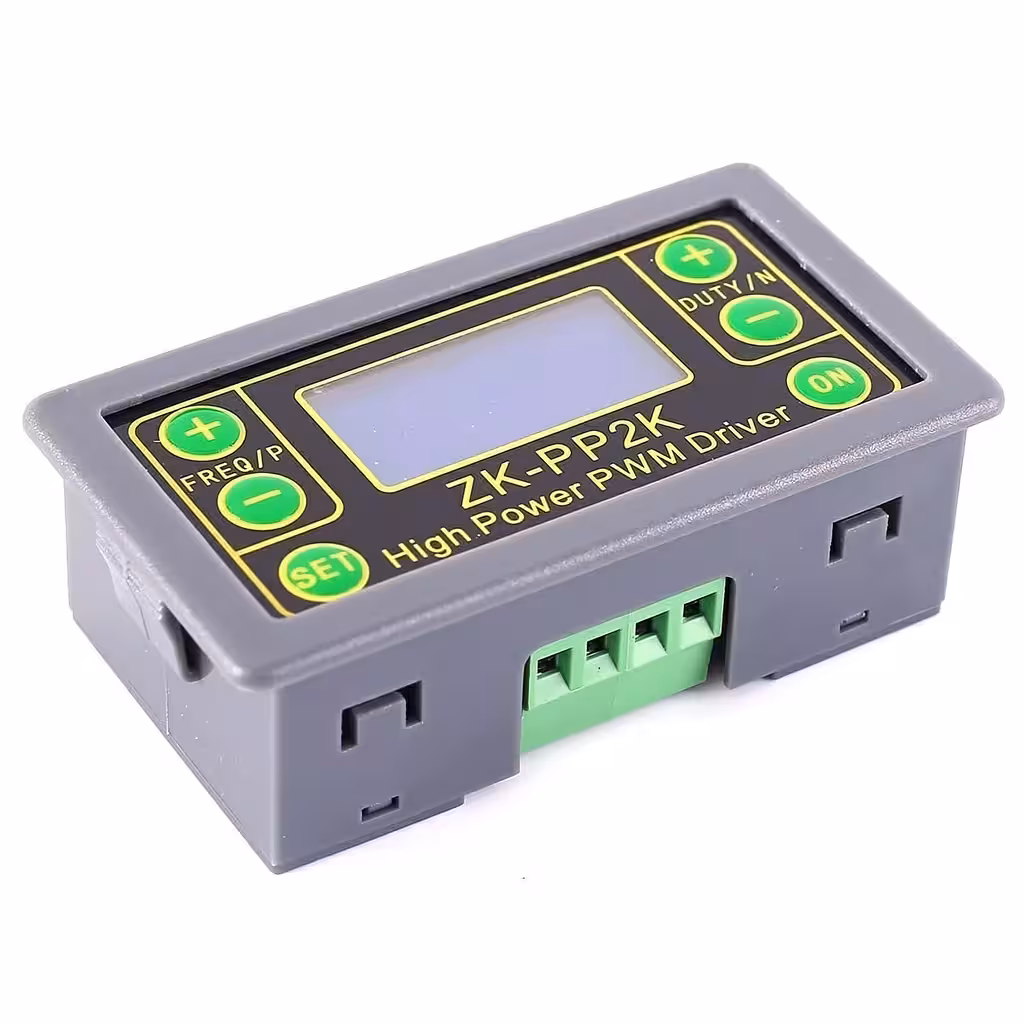

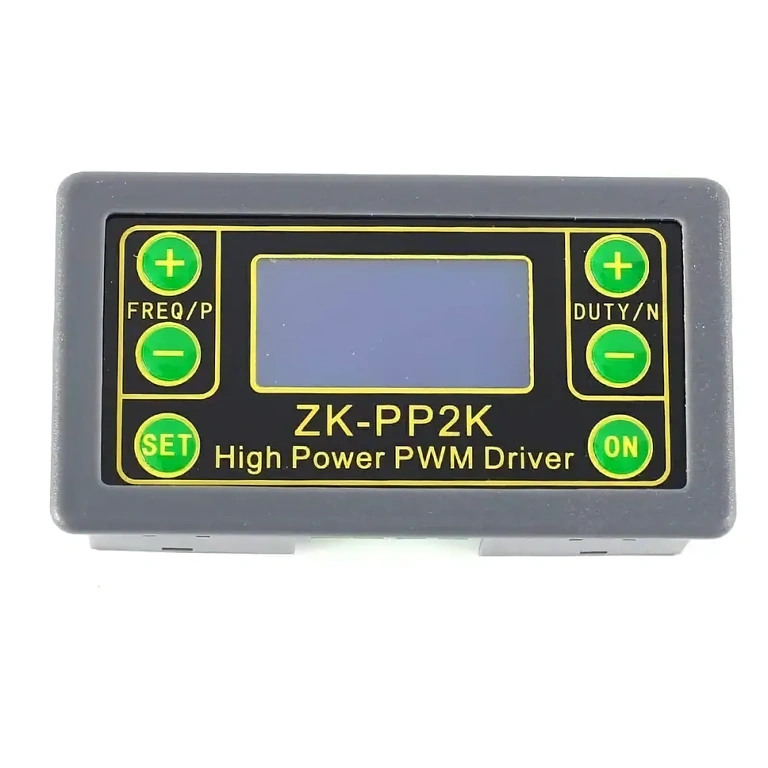

- Valdymas tiesiogiai nuo modulio — integruotas LCD ekranas ir patogūs mygtukai; nereikia jokių tvarkyklių ar išorinių įrenginių
- Nenutrūkstama atmintis — išjungus maitinimą, visi nustatymai išsaugomi ir atkuriami automatiškai
- Darbinė temperatūra −20°C … +85°C — patikimas veikimas dirbtuvėse, lauke ar automatikos skyduose
Detalės ir našumas
PWM režime dažnis ir užpildymo koeficientas nustatomi nepriklausomai — išėjimas veikia nuolat, todėl tai idealus sprendimas DC variklių sūkių reguliavimui ar LED ryškumo valdymui. PULSE režime galite apibrėžti visą seką: teigiamo ir neigiamo impulso plotį, paleidimo uždelsimą bei ciklų skaičių. Pasibaigus ciklui, išėjimas automatiškai grįžta į 0V būseną be jokios priežiūros.

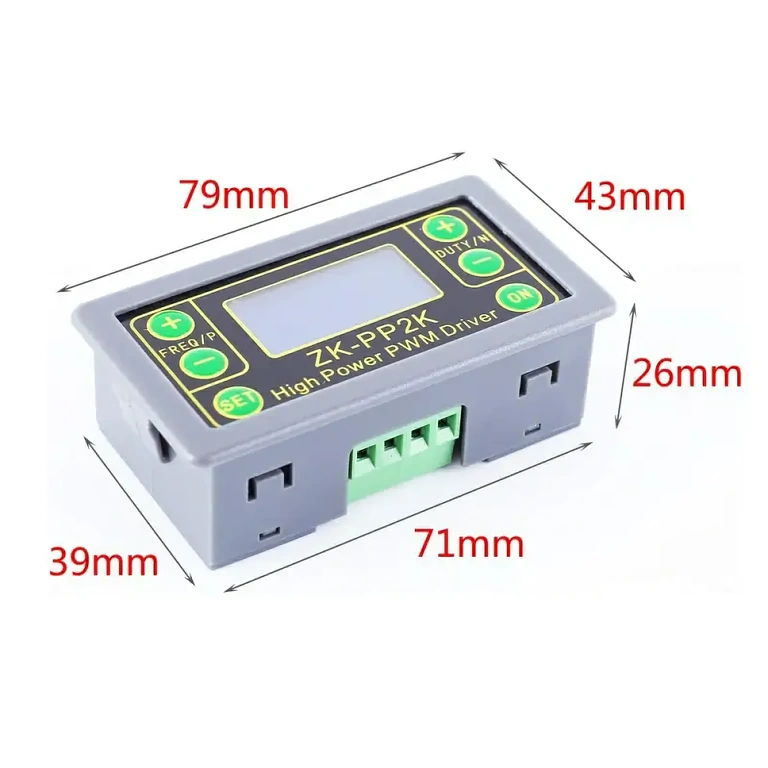

Režimai perjungiami ilgiau palaikius SET mygtuką, o OUT indikatorius vizualiai patvirtina išėjimo būseną. Kompaktiški 79 × 43 × 26 mm matmenys leidžia lengvai integruoti modulį į bet kokį korpusą ar valdymo pultą.
| Parametras | Vertė / Detalė |
|---|---|
| Maitinimo įtampa | DC 3,3V – 30V |
| Rekomenduojama darbinė įtampa | DC 5V – 24V |
| Maksimali išėjimo srovė | 8A |
| PWM dažnio diapazonas | 1Hz – 150KHz |
| Užpildymo koeficientas (Duty Cycle) | 0,00% – 100% |
| Teigiamo / neigiamo impulso plotis | 0,000s – 9999s |
| Uždelsimo laikas (paleidimas) | 0,000s – 9999s |
| Konfigūruojamas impulsų skaičius | 1 – 9999 arba begalinis (—-) |
| Darbo režimai | PWM (dažnis + užpildymas) / PULSE (laikmatis + impulsai) |
| Darbinė temperatūra | −20°C … +85°C |
| Darbinė drėgmė | 0% – 95% RH (be kondensato) |
| Matmenys | 79 × 43 × 26 mm |
Programavimo ir naudojimo instrukcijos

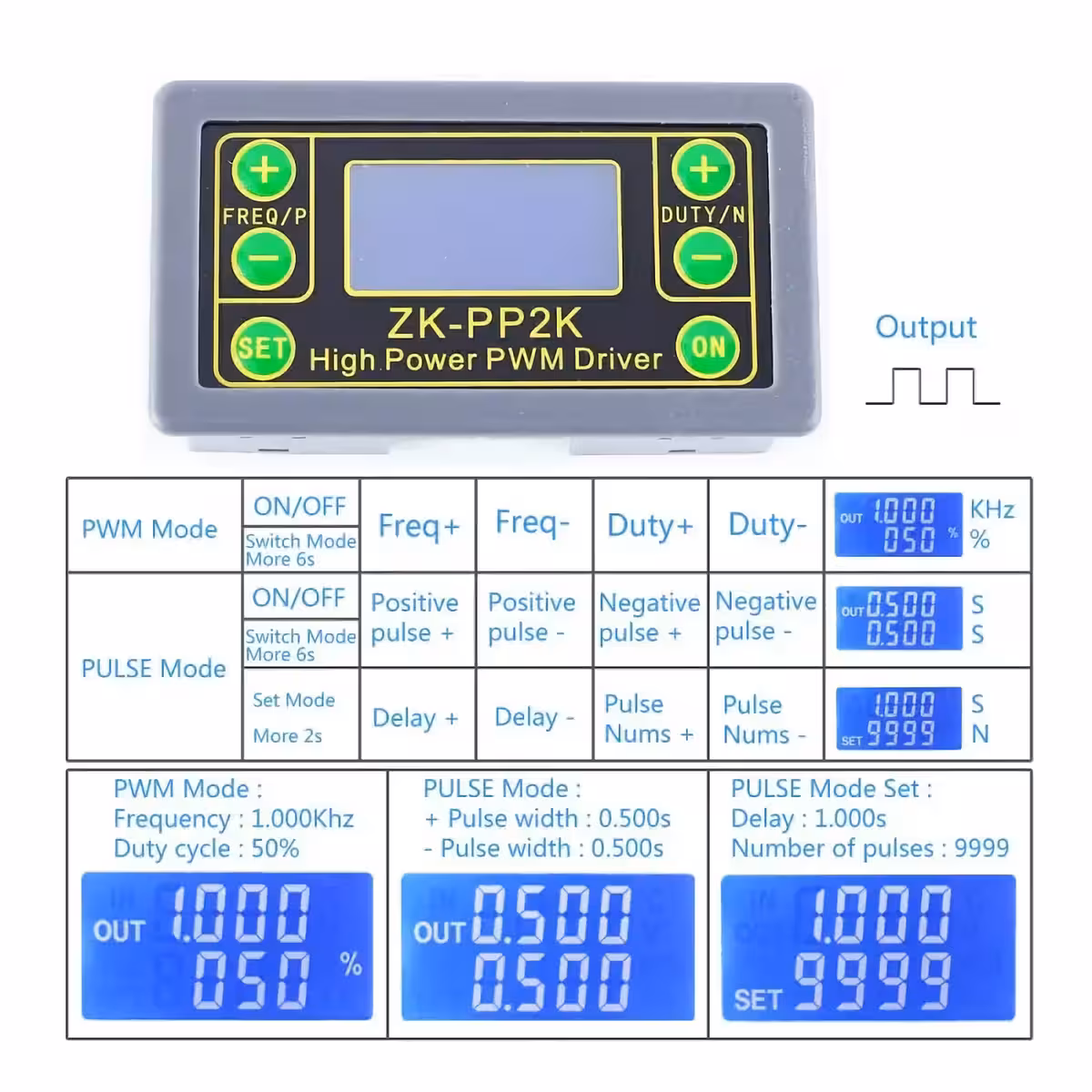

- PWM režimas (gamyklinis nustatymas): Įjungus modulį, jis automatiškai veikia PWM režimu (rodomas % simbolis). Naudokite FREQ+/FREQ− mygtukus dažniui (1Hz–150KHz) ir DUTY+/DUTY− užpildymo koeficientui (0,00%–100%) nustatyti. Trumpai paspauskite ON, kad aktyvuotumėte išėjimą — OUT indikatorius patvirtins aktyvią būseną.
- Perjungimas į PULSE režimą: Palaikykite SET mygtuką apie 6 sekundes. % simbolis išnyks — modulis persijungė į PULSE režimą.
- Impulsų konfigūravimas (PULSE režimas): Naudokite P+/P− teigiamo impulso pločiui ir N+/N− neigiamo impulso pločiui nustatyti (sekundėmis, 0,001s tikslumu).
- Laikmačio ir impulsų skaičiaus nustatymas: Palaikykite SET 2 sekundes — ekrano kairiajame apatiniame kampe pasirodys užrašas SET. Nustatykite uždelsimo laiką su P+/P− ir impulsų skaičių su N+/N− (reikšmė —- reiškia begalinį ciklą).
- Sekos paleidimas: Trumpai paspauskite ON — modulis palauks nustatyto uždelsimo, sugeneruos sukonfigūruotą impulsų skaičių ir automatiškai išjungs išėjimą.
- Grįžimas į PULSE sąsają: Būdami laikmačio submeniu, palaikykite SET 2 sekundes.
- Grįžimas į PWM režimą: Būdami PULSE režime, palaikykite SET apie 6 sekundes.
Pakuotės turinys
- 1x PWM valdiklio / signalo generatoriaus / laikmačio modulis 5V–24V 8A
Dažniausiai užduodami klausimai
Ar galima tiesiogiai valdyti DC variklius be papildomų grandinių?
Taip. Su 8A išėjimo srove modulis tiesiogiai valdo mažos ir vidutinės galios DC variklius. Galingesniems varikliams ar stipriai indukcinėms apkrovoms rekomenduojame tarp modulio ir variklio įdėti MOSFET tvarkyklę arba galingą relę.
Kuo skiriasi PWM ir PULSE režimai?
PWM režimas generuoja nuolatinį signalą — tai puiku sūkių ar LED ryškumo reguliavimui. PULSE režimas suteikia pilną sekos kontrolę: impulsų skaičių, trukmę ir uždelsimą. Tai naudinga elektromagnetiniams vožtuvams, automatizavimo procesams ir ten, kur reikia tiksliai suskaičiuoti ciklus.
Ar tinka RC servovarikliams (50Hz)?
Taip. Dažnis reguliuojamas nuo 1Hz, tad 50Hz yra diapazone. Tiksliam padėties valdymui naudokite PULSE režimą ir nustatykite impulso plotį tarp 1ms ir 2ms — tai standartas daugumai servovariklių.
Ar nustatymai išsisaugo išjungus maitinimą?
Taip. Modulis turi vidinę atmintį, kurioje automatiškai išsaugo dažnį, užpildymo koeficientą, impulsų trukmes ir laikmačio parametrus. Įjungus maitinimą, viskas bus taip, kaip palikote.
Ar galima naudoti kaip LED juostų dimerį?
Taip, vienos spalvos 5V–24V DC LED juostoms, kurių suvartojimas neviršija 8A. RGB juostoms naudokite po atskirą modulį kiekvienam spalvos kanalui — taip galėsite reguliuoti kiekvieną spalvą nepriklausomai.
