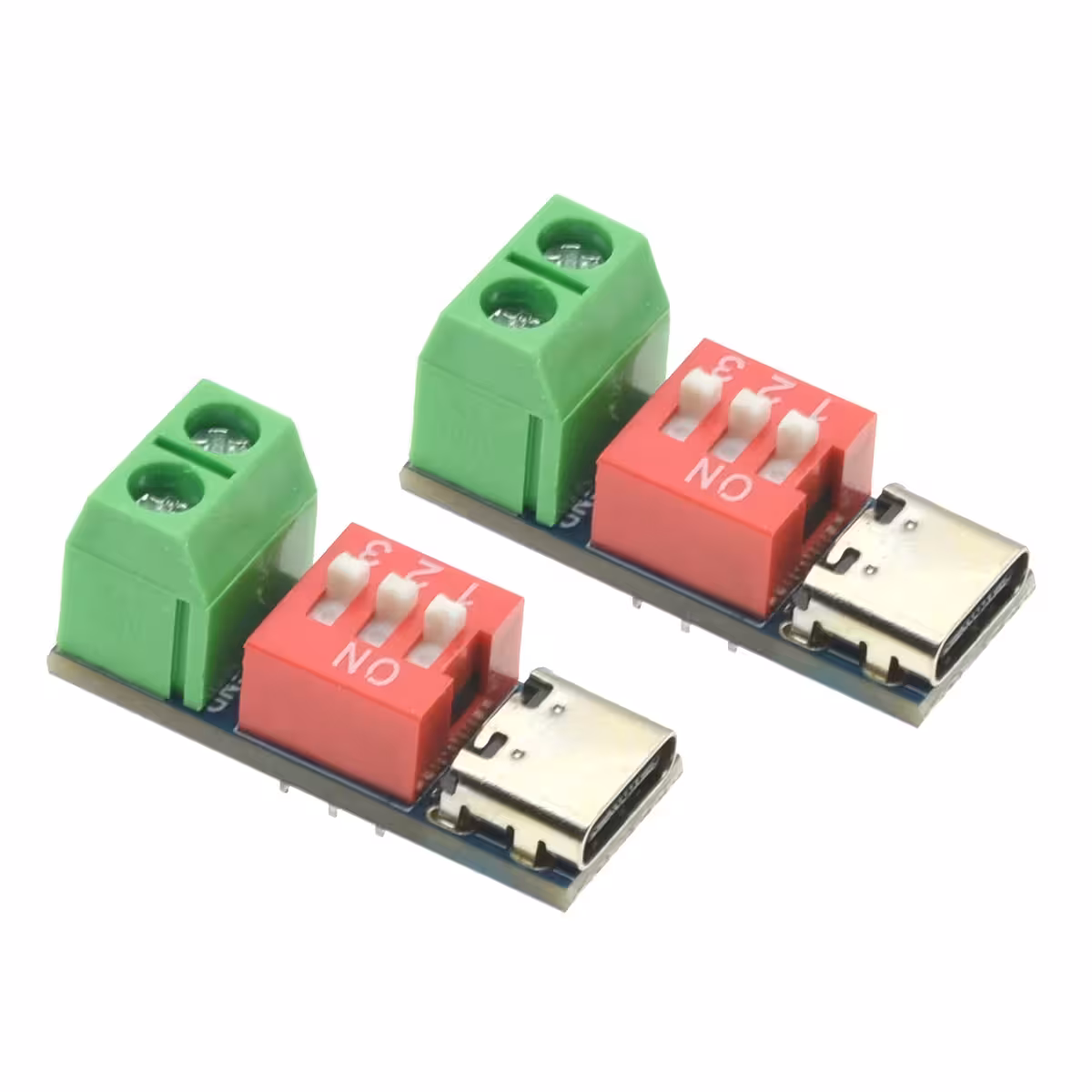

USB Type-C PD QC įtampos modulių rinkinys – fiksuota įtampa iš bet kurio įkroviklio be litavimo
Reikia 12V ar 20V įtampos iš USB-C įkroviklio, bet nenorite patys konstruoti įtampos reguliatoriaus? Šie USB Type-C PD QC modulių rinkiniai automatiškai suderina įtampą su maitinimo šaltiniu ir tiekia ją tiesiai į išvesties kontaktus. Tiesiog pasirinkite norimą įtampą DIP jungikliu, prijunkite įkroviklį ir išmatuokite – mažiau nei per minutę turėsite reikiamą maitinimo šaltinį savo projektui.
Pastaba: Prieš prijungdami bet kokį prietaisą, visada multimetru patikrinkite išėjimo įtampą, kad įsitikintumėte, jog suderinta įtampa atitinka nustatytąją.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):

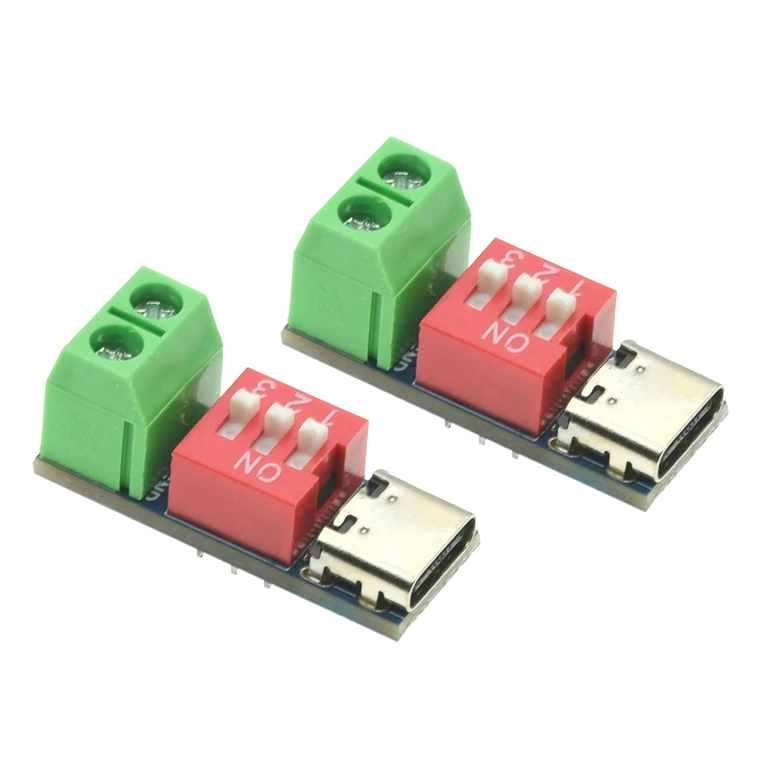

- Mechaninis DIP jungiklis — lengvai perjunkite tarp 5V, 9V, 12V, 15V ir 20V įtampų be jokio programavimo, kodų ar papildomos įrangos.
- Platus suderinamumas — palaiko PD3.0, PD2.0, QC ir BC1.2 protokolus, todėl veikia su dauguma šiuolaikinių nešiojamųjų kompiuterių, telefonų ar darbo stočių įkroviklių.
- Iki 100W galia — pakankamai galios mini kompiuteriams, galingoms LED juostoms ar kitiems daug energijos reikalaujantiems projektams (jei tai leidžia maitinimo šaltinis).
- Reversibilė Type-C jungtis — automatinis poliariškumo aptikimas, todėl nesvarbu, kuria puse įkišite laidą.

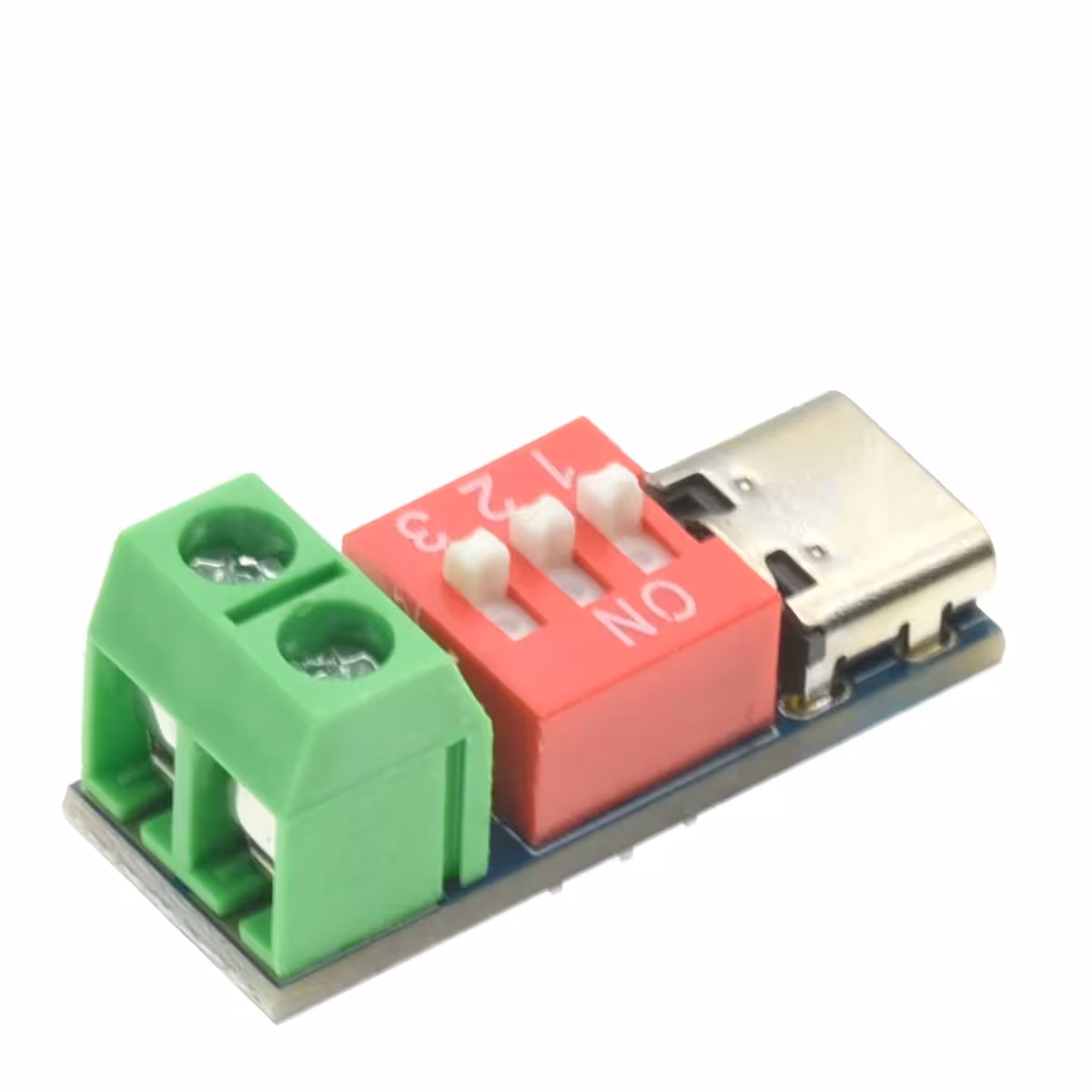

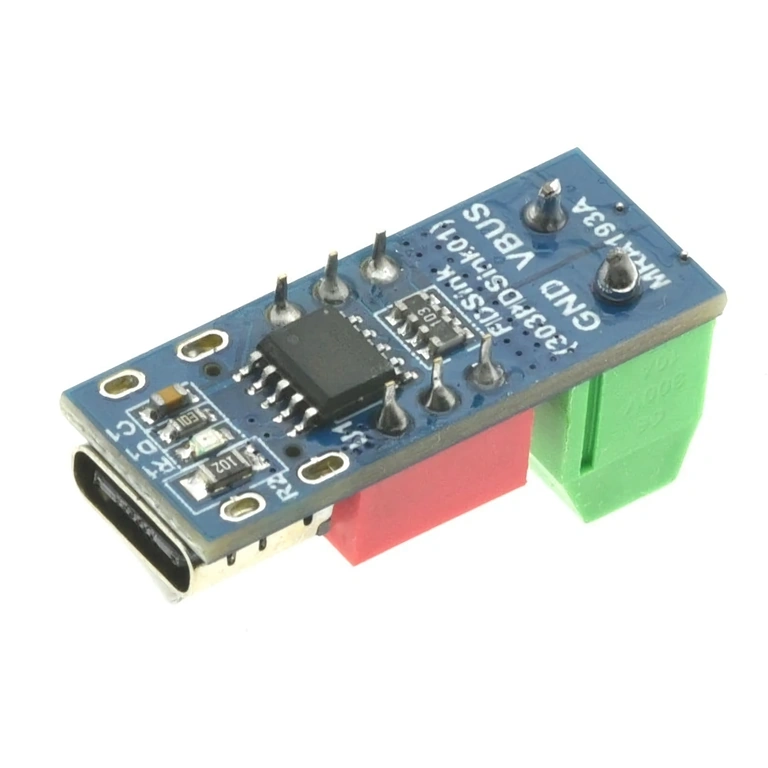

- Kompaktiškas dydis (11 × 28 mm) — lengvai tilps į bet kokį DIY korpusą ar projekto dėžutę be jokių struktūrinių pakeitimų.
- Integruotos apsaugos — apsauga nuo viršįtampių ir perkaitimo saugo tiek patį modulį, tiek prijungtą grandinę.

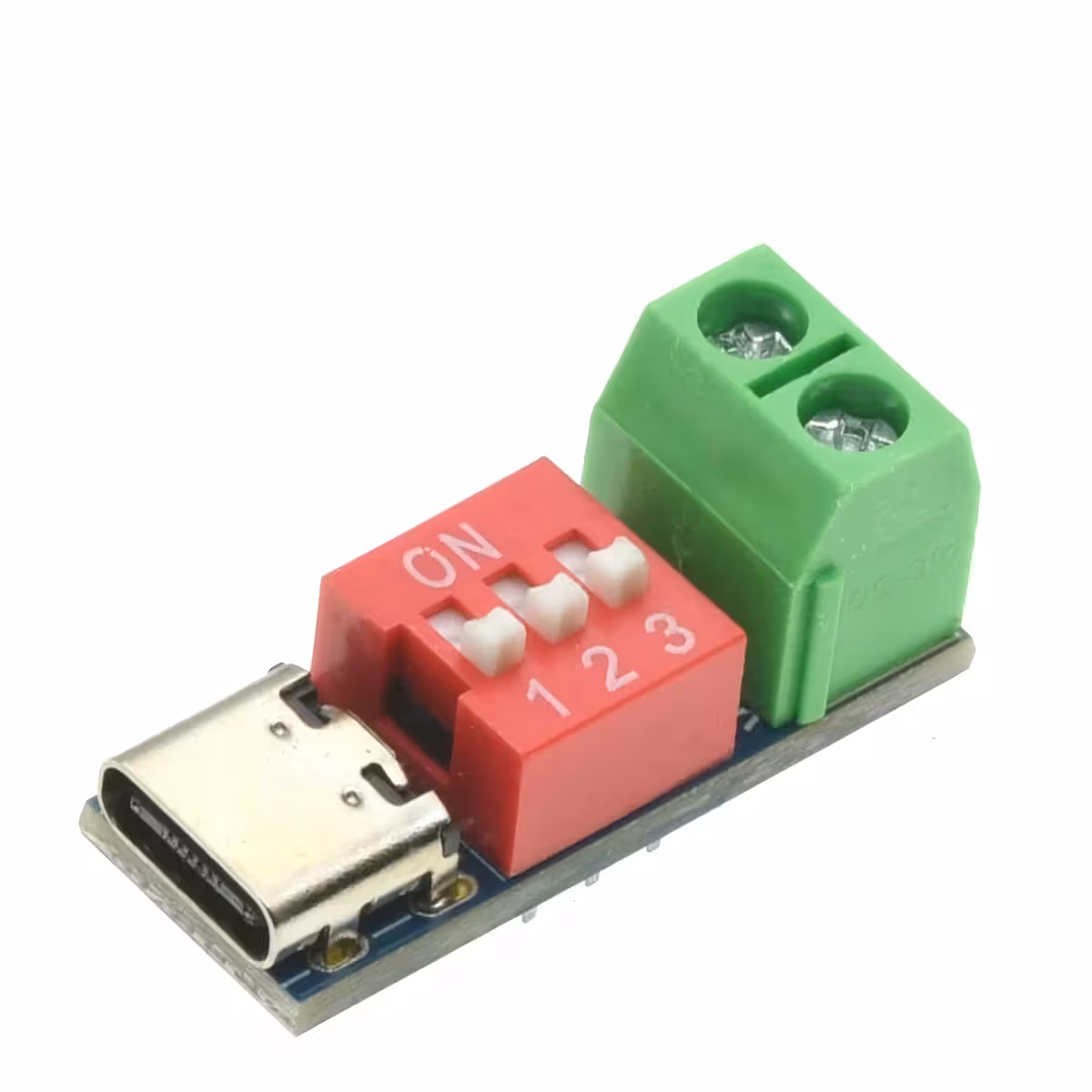

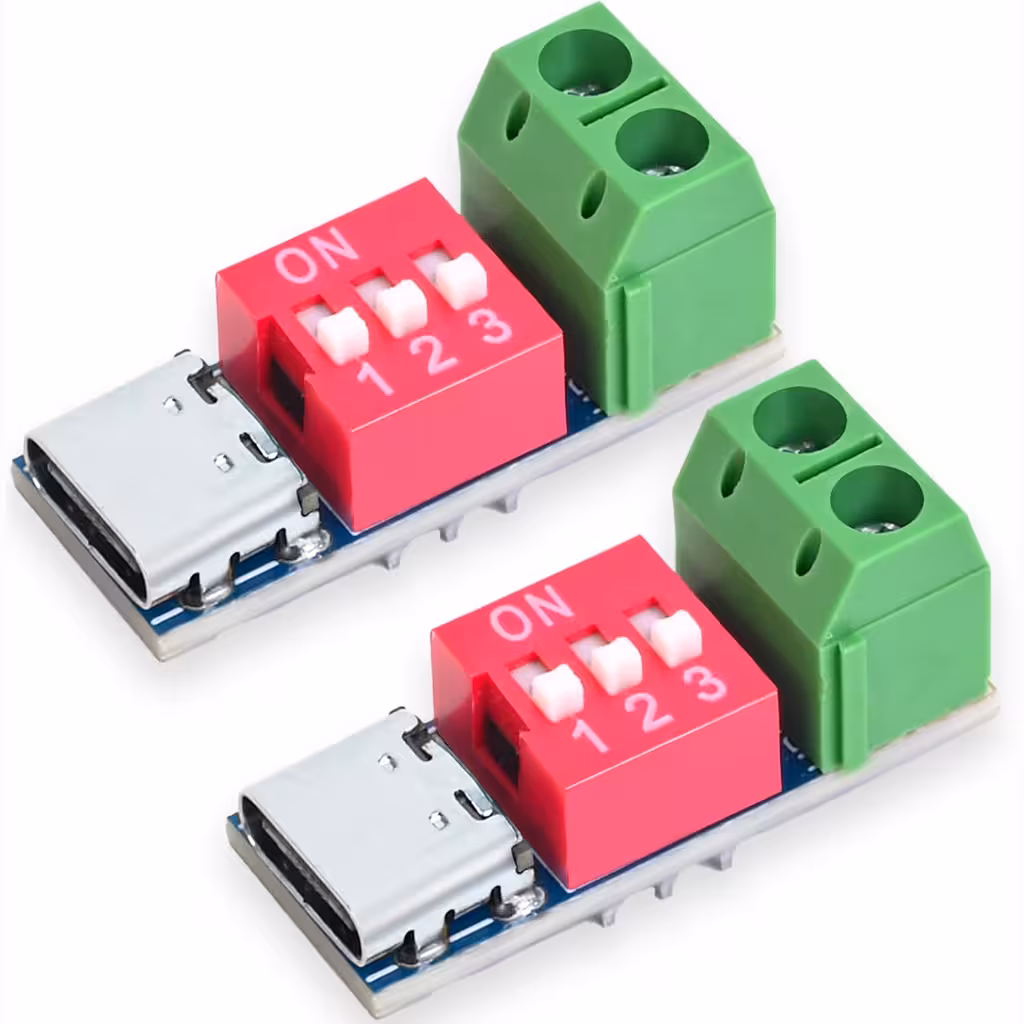

- 2 vnt. rinkinys — turėsite atsarginę detalę arba galėsite vienu metu maitinti du skirtingus įrenginius.
Techninės detalės ir našumas

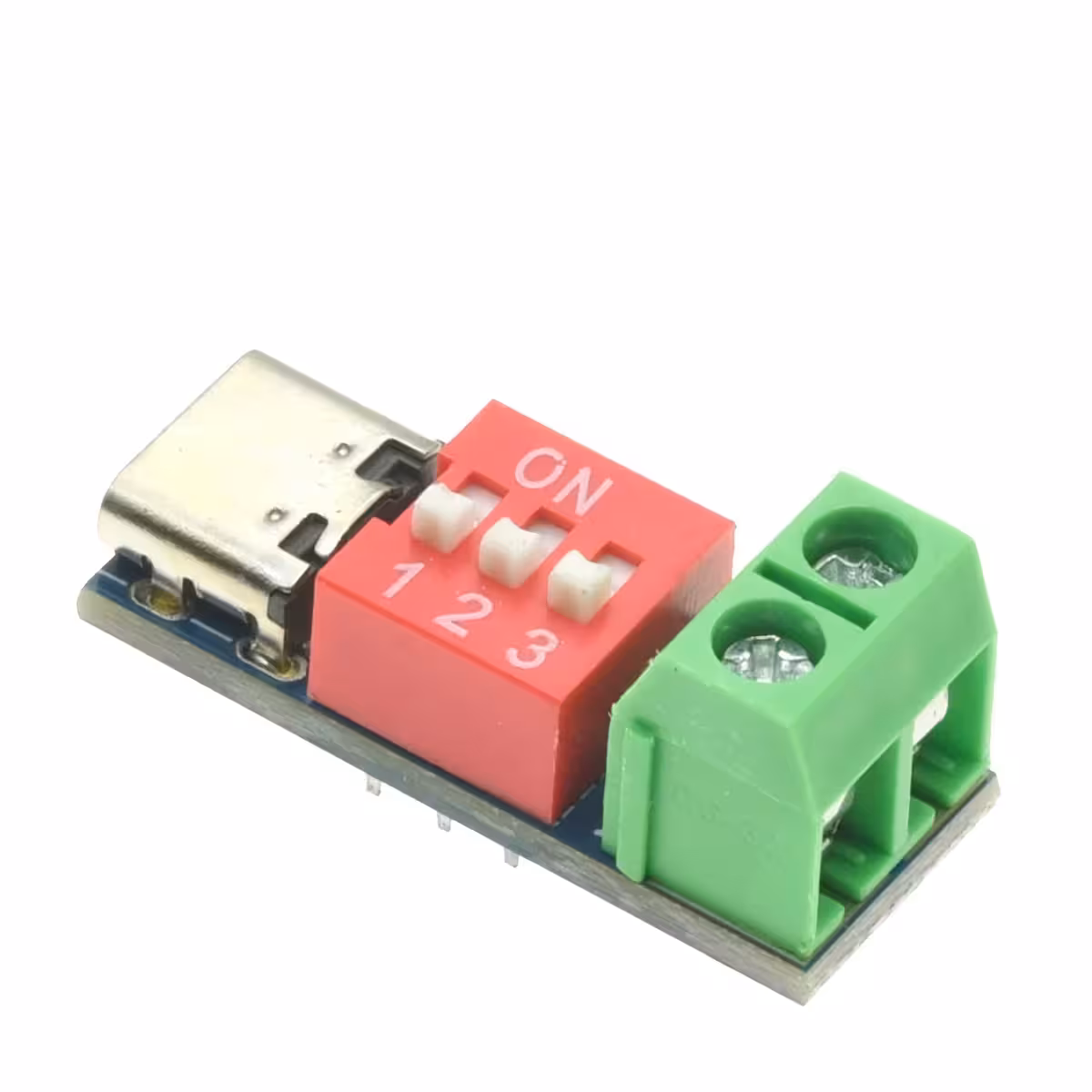

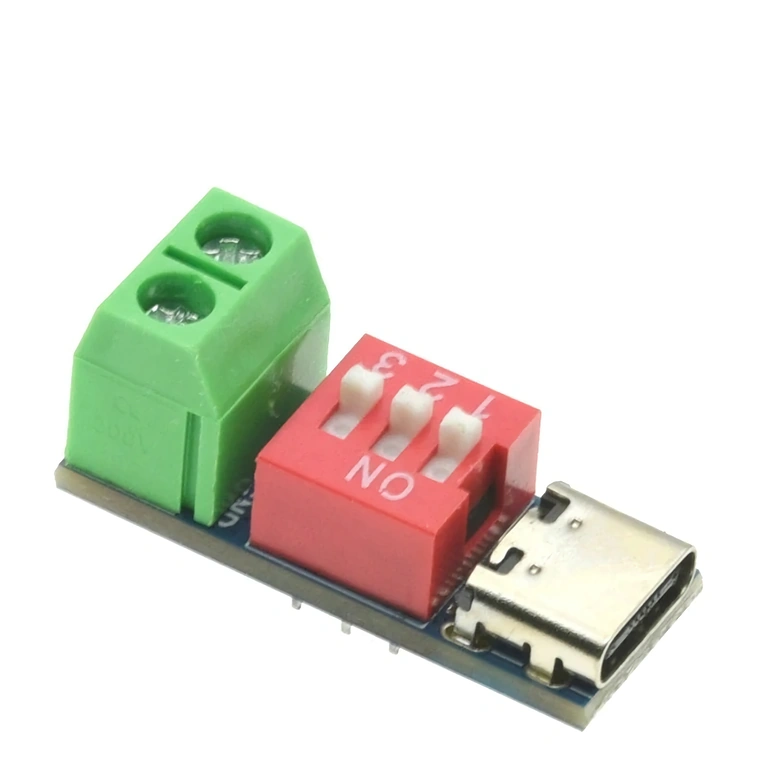

Modulis veikia kaip PD „decoy“ (apgaulės) įrenginys: jis imituoja vartotojo įrenginį ir per DIP jungiklį suderina su USB-C šaltiniu reikiamą įtampą be jokios programinės įrangos. Įėjimo įtampa gali būti nuo 4V iki 22V, o išėjimo įtampa išlieka stabili pasirinkta reikšme, jei maitinimo šaltinis gali užtikrinti reikiamą srovę. Naudojant artimą 100W galią, įsitikinkite, kad įkroviklis yra sertifikuotas ir užtikrinkite tinkamą modulio vėdinimą.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 4V – 22V |
| Išėjimo įtampa | 5V, 9V, 12V, 15V, 20V (reguliuojama DIP jungikliu) |
| Maksimali galia | Iki 100W (priklauso nuo maitinimo šaltinio) |
| Sąsaja | USB Type-C PD |
| Palaikomi protokolai | PD3.0, PD2.0, QC, BC1.2 |
| Valdymas | DIP jungiklis |
| Poliariškumo aptikimas | Automatinis |
| Integruotos apsaugos | Nuo viršįtampių, nuo perkaitimo |
| Modulio matmenys | 11 × 28 mm |
| Kiekis rinkinyje | 2 × Type-C PD QC moduliai |
Naudojimo instrukcija

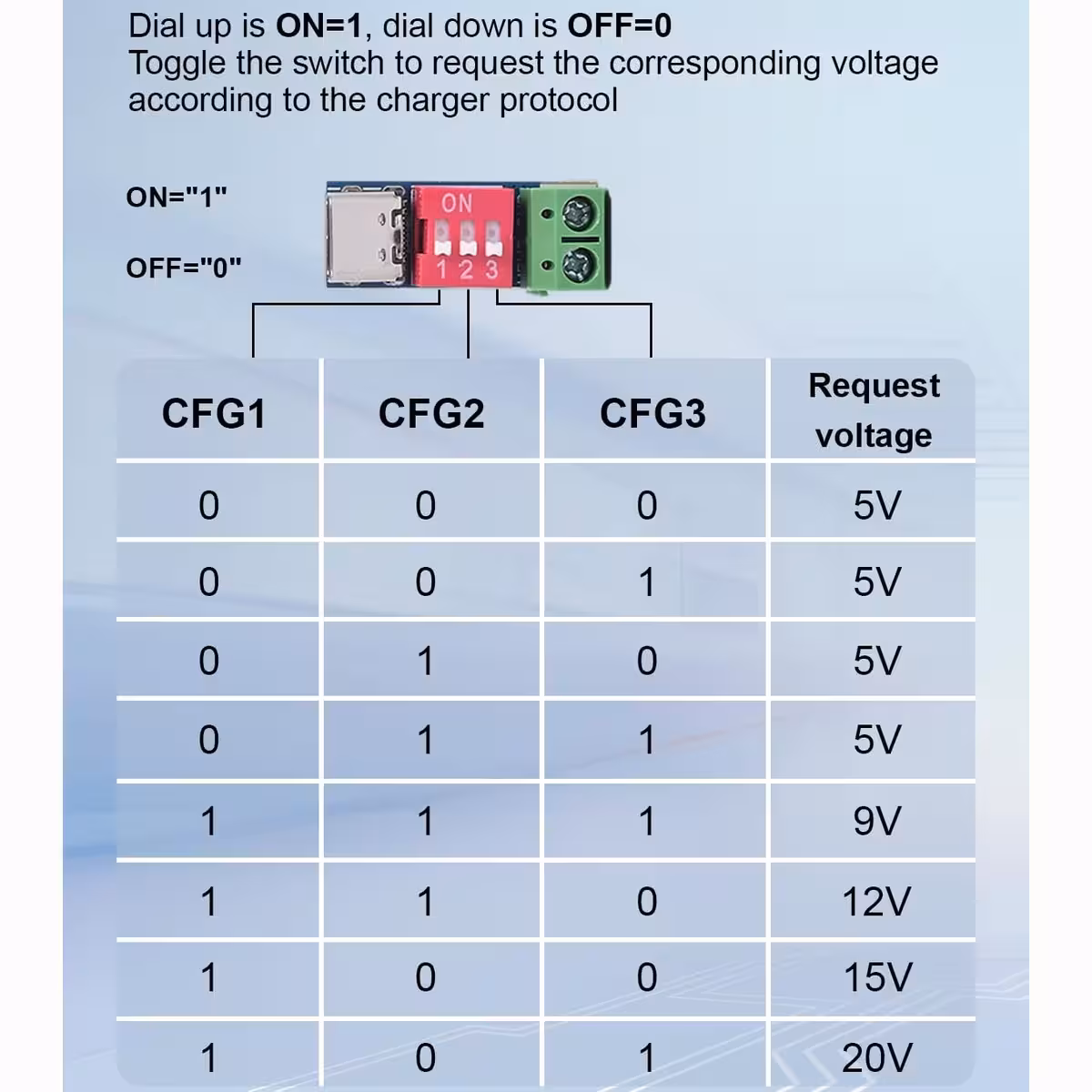

- Pagal modulio dokumentaciją arba ant PCB atspausdintą schemą nustatykite DIP jungiklius norimai įtampai.
- Kai modulis atjungtas nuo maitinimo, nustatykite DIP jungiklį į atitinkamą poziciją (5V, 9V, 12V, 15V arba 20V).
- Prijunkite modulį prie PD/QC suderinamo USB Type-C įkroviklio, kurio galia atitinka jūsų poreikius.
- Prieš prijungdami apkrovą, multimetru išmatuokite išėjimo įtampą ir įsitikinkite, kad įtampa suderinta teisingai.
- Prijunkite įrenginį ir patikrinkite veikimą.
Pakuotės turinys
- 2 × USB Type-C PD QC 100W modulis su DIP jungikliu
Dažniausiai užduodami klausimai
Ar modulis veikia su bet kokiu USB-C įkrovikliu?
Ne. Reikalingas įkroviklis, palaikantis bent vieną iš protokolų: PD3.0, PD2.0, QC arba BC1.2. Standartinis 5V įkroviklis be PD palaikymo tieks tik 5V, nepriklausomai nuo DIP jungiklio nustatymų.
Ar galiu maitinti 65W–100W nešiojamąjį kompiuterį?
Taip, jei jūsų USB-C maitinimo šaltinis palaiko reikiamą galią ir atitinkamą PD protokolą. Modulis techniškai pritaikytas iki 100W, tačiau realus našumas priklauso tik nuo jūsų įkroviklio galimybių.
Ar reikia programinės įrangos įtampai nustatyti?
Ne. Viskas atliekama mechaniškai, naudojant DIP jungiklius. Nereikia jokių programų, laidų ar programavimo įgūdžių.
Ką daryti, jei įkroviklis nepalaiko pasirinktos įtampos?
Modulis bandys suderinti artimiausią įmanomą įtampą, kurią gali suteikti šaltinis. Todėl labai svarbu prieš prijungiant prietaisą patikrinti išėjimo įtampą multimetru.
Ar reikia radiatoriaus naudojant didelę galią?
Naudojant apkrovas, artimas 100W, užtikrinkite gerą modulio vėdinimą. Integruota apsauga nuo perkaitimo išjungs modulį prieš jam sugendant, tačiau geras vėdinimas žymiai prailgins jo tarnavimo laiką.
