DC-DC Step-Up Boost modulis 400W 15A – įtampos kėlėjas 8.5V-50V į 10V-60V

DC-DC Step-Up Boost modulis 8,5V–50V į 10V–60V

Šis įtampos didinimo modulis leidžia efektyviai konvertuoti įėjimo įtampą nuo 8,5V iki 50V į reguliuojamą išėjimo įtampą nuo 10V iki 60V. Reguliavimas atliekamas paprastai naudojant du potenciometrus.

Pagrindinės savybės:

• Integruoti radiatorių elementai: užtikrina efektyvų šilumos išsklaidymą. Dideliems srovės kiekiams rekomenduojama aktyvi aušinimo sistema.
• Reguliuojama įtampa ir srovė: naudojant du potenciometrus su atsuktuvu.
• Maksimali galia: 400W
• Konversijos efektyvumas: iki 96%
• Maksimali įėjimo srovė: 15A (aktyvi aušinimo sistema rekomenduojama virš 8A)
• Maksimali išėjimo srovė: 12A, priklausomai nuo įtampos skirtumo
• Darbinė dažnis: 150kHz
• Integruota apsauga: 15A saugiklis (suderinamas su automobiliniais saugikliais)

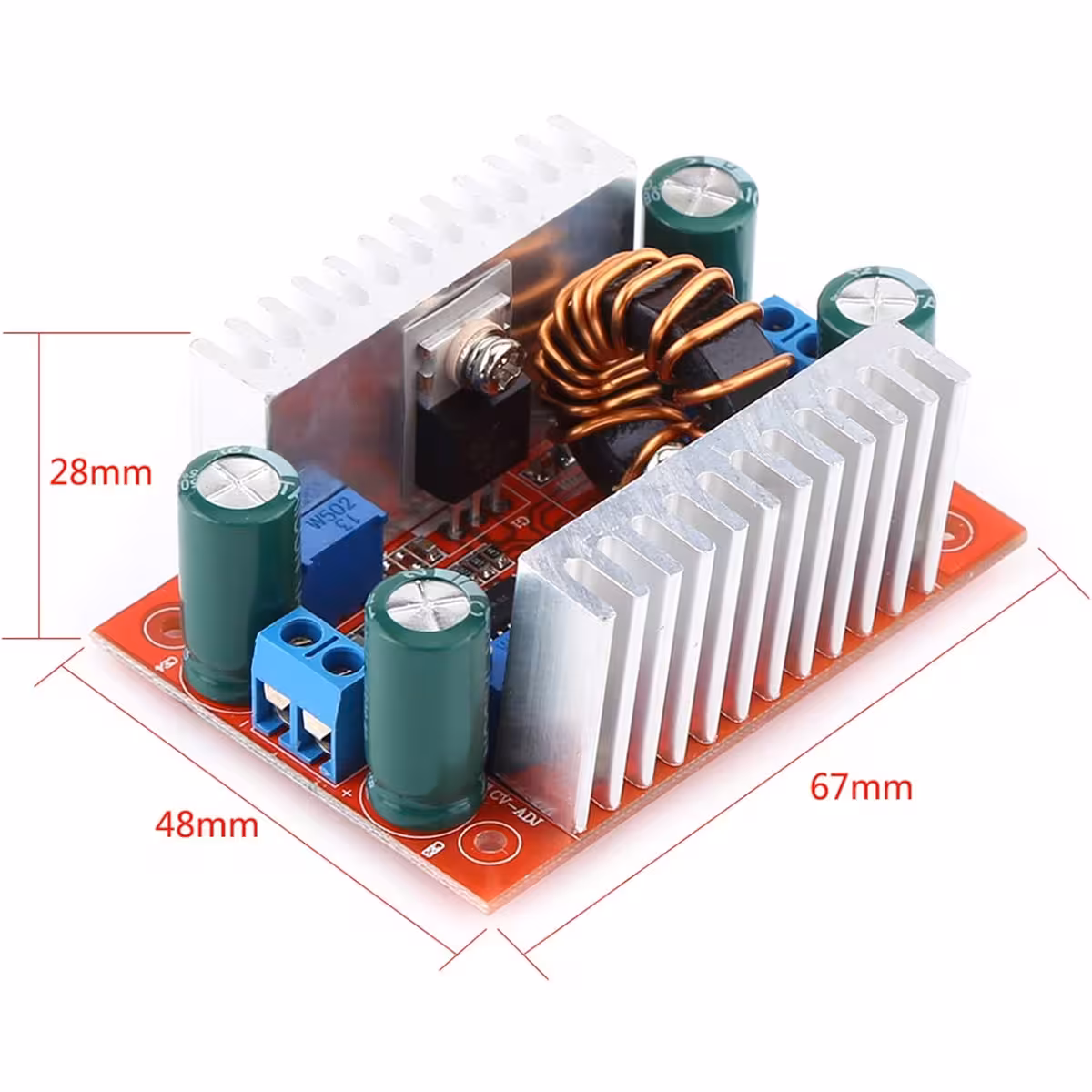

• Matmenys: 48mm x 67mm x 28mm

Naudojimo instrukcijos:

1. Prijunkite modulį prie 12V maitinimo šaltinio.

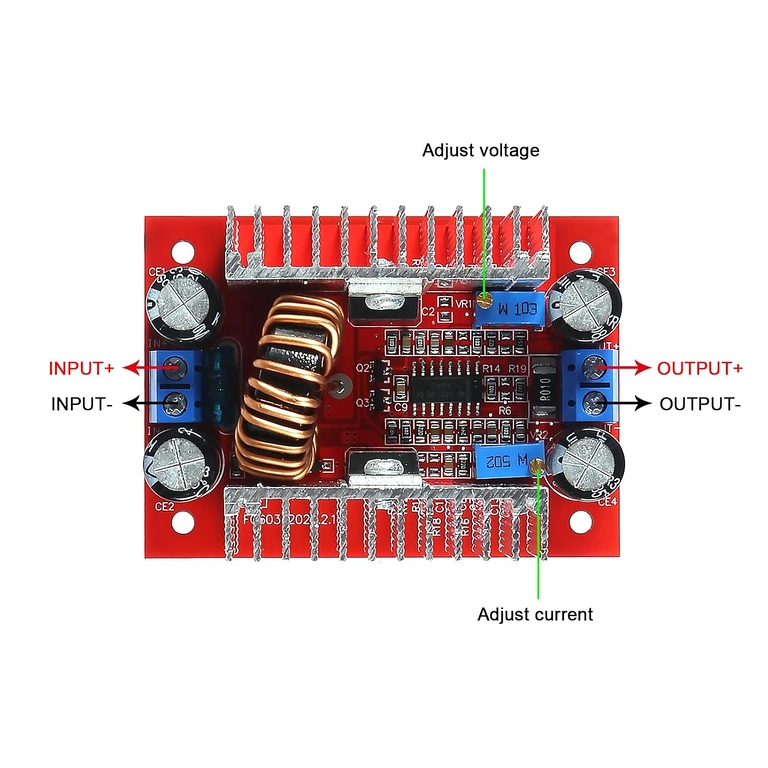

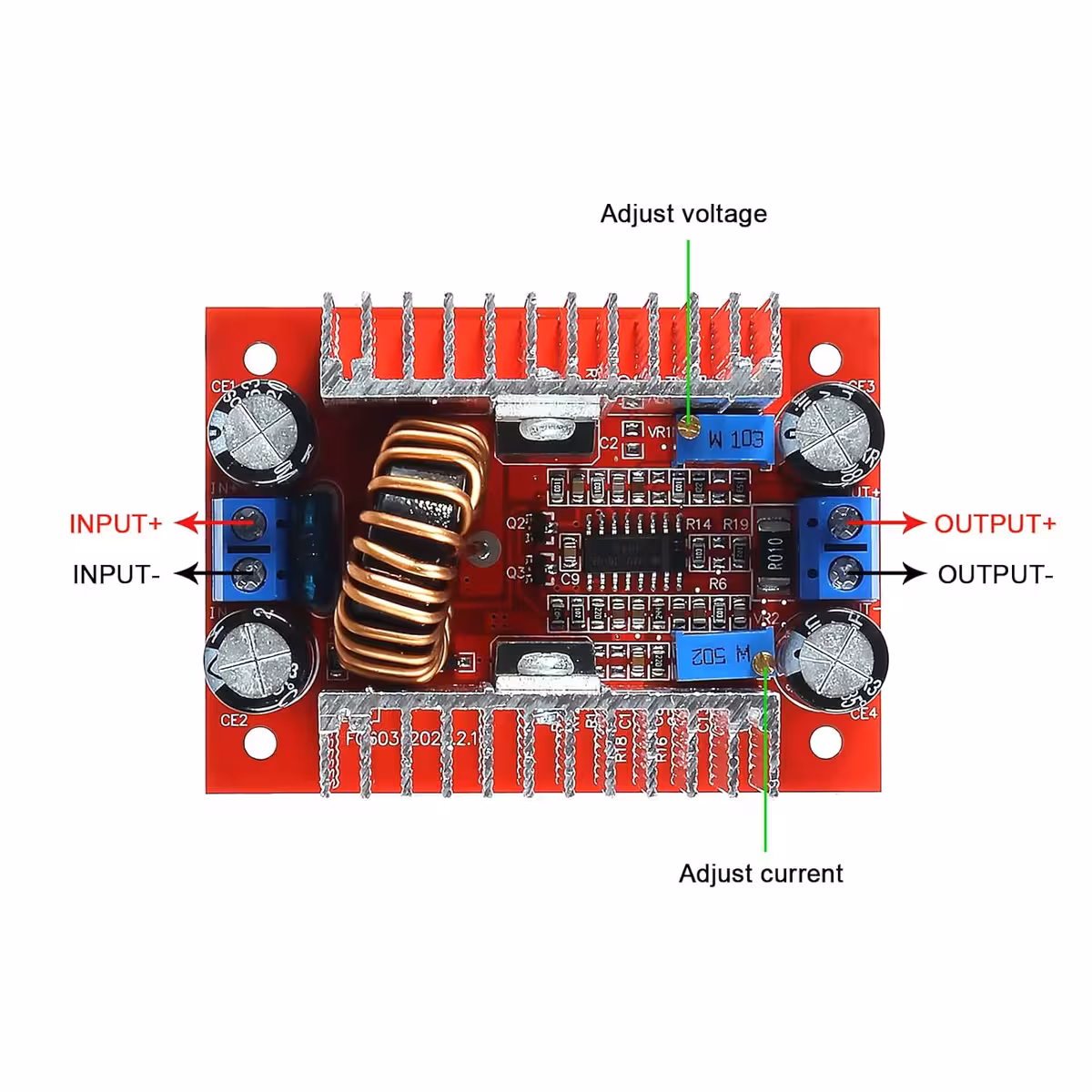

2. Reguliuokite įtampos potenciometrą (dešinėje) ir srovės potenciometrą (kairėje) naudojant atsuktuvą.
3. Nustatykite išėjimo įtampą sukdami potenciometrus iki norimos vertės.
4. Naudokite multimetrą srovės matavimui ir atlikite reikiamus reguliavimus.

Dažniausiai pasitaikančių problemų sprendimas:

• Jei išėjimo įtampa nesikeičia, įsitikinkite, kad srovės potenciometras yra tinkamai nustatytas prieš reguliuojant įtampą.
