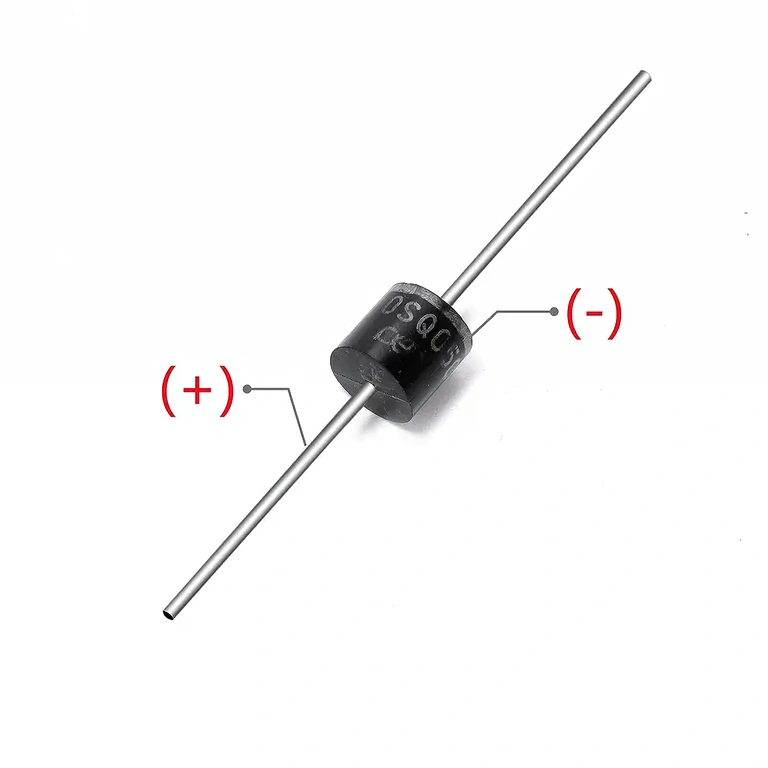

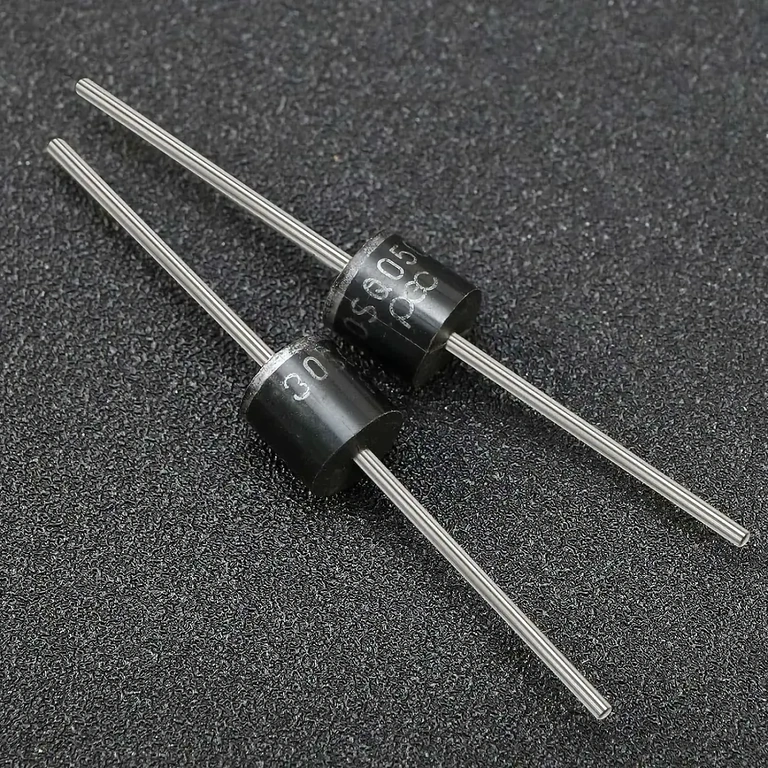

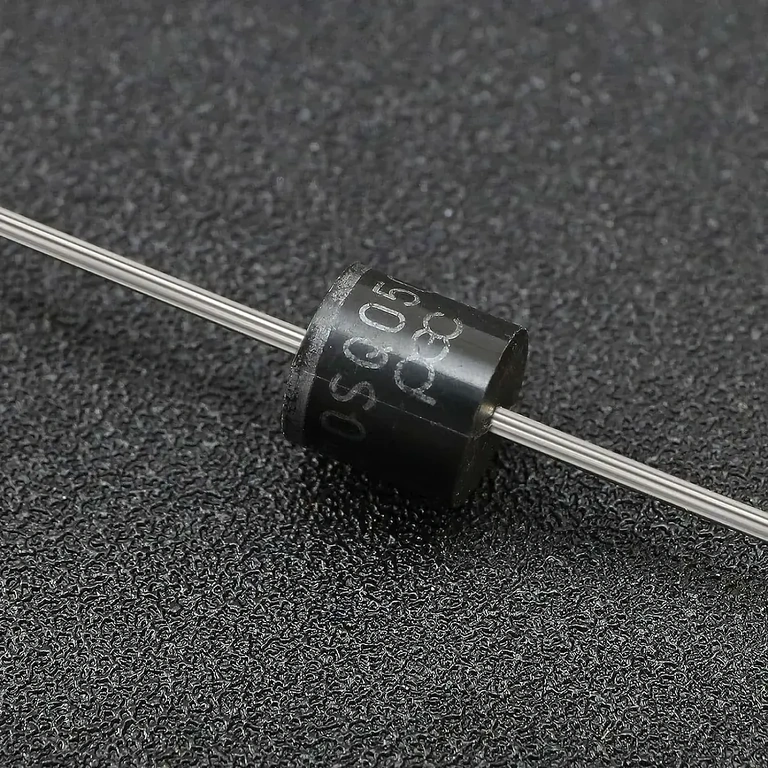

Schottky diodai 30SQ050 – 5 vnt. rinkinys efektyviai apsaugai nuo atvirkštinės srovės
Naktį saulės kolektoriai ne tik negamina energijos, bet gali ją ir vartoti. Be blokavimo diodo, baterija gali išsikrauti per fotovoltines celes. Schottky 30SQ050 diodai patikimai sustabdo šį procesą, o jų įtampos kritimas yra beveik tris kartus mažesnis nei įprastų silicio diodų.
Pastaba: Rinkinyje yra 5 vnt. Schottky diodų (modelis 30SQ050). Nurodyta kaina yra už visą rinkinį.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Tik ~0,45V įtampos kritimas — palyginti su 0,6–0,7V standartiniuose silicio dioduose, tai reiškia mažiau išskiriamos šilumos ir daugiau energijos, pasiekiančios jūsų bateriją.
- 100% apsauga nuo atvirkštinės srovės — naktį ar esant daliniam užtemdymui, srovė nebegrįš atgal per kolektorius.
- 30A vardinė srovė — puikiai tinka sistemoms su keliais lygiagrečiai sujungtais kolektoriais.
- Tinka 12V, 24V ir 48V sistemoms — vienas sprendimas visoms populiariausioms „off-grid“ tipo instaliacijoms.
- 5 vnt. rinkinys — pakankamas kiekis visai sistemai arba atsargai, užtikrinantis geresnę kainą už vienetą.
Techninės savybės ir našumas
Schottky technologija pakeičia klasikinę p-n sandūrą metalo-puslaidininkio barjeru, todėl dramatiškai sumažinamas tiesioginės įtampos kritimas ir praktiškai eliminuojamas atvirkštinio atsistatymo laikas. Rezultatas: mažesnė šiluminė disipacija esant didelėms srovėms ir stabilus veikimas net esant staigiems apkrovos pokyčiams.
TO-277A (SQ) korpusas turi plokščią kontaktinį paviršių, leidžiantį montuoti diodą tiesiai ant radiatoriaus ar metalinio korpuso – tai itin svarbu dirbant arti 30A ribos. Leistina sandūros temperatūra siekia net +150°C, kas suteikia papildomą saugumo maržą tiesioginiuose saulės spinduliuose veikiančiose sistemose.
| Parametras | Vertė / Detalės |
|---|---|
| Modelis | 30SQ050 |
| Tipas | Schottky diodas – blokavimo / apėjimo |
| Vidutinė ištaisyta srovė (Iav) | 30A |
| Maksimali atvirkštinė įtampa (VRRM) | 50V |
| Tiesioginės įtampos kritimas (VF tipinis) | ~0,45 – 0,55V esant 30A |
| Sandūros temperatūra (Tj) | -55°C … +150°C |

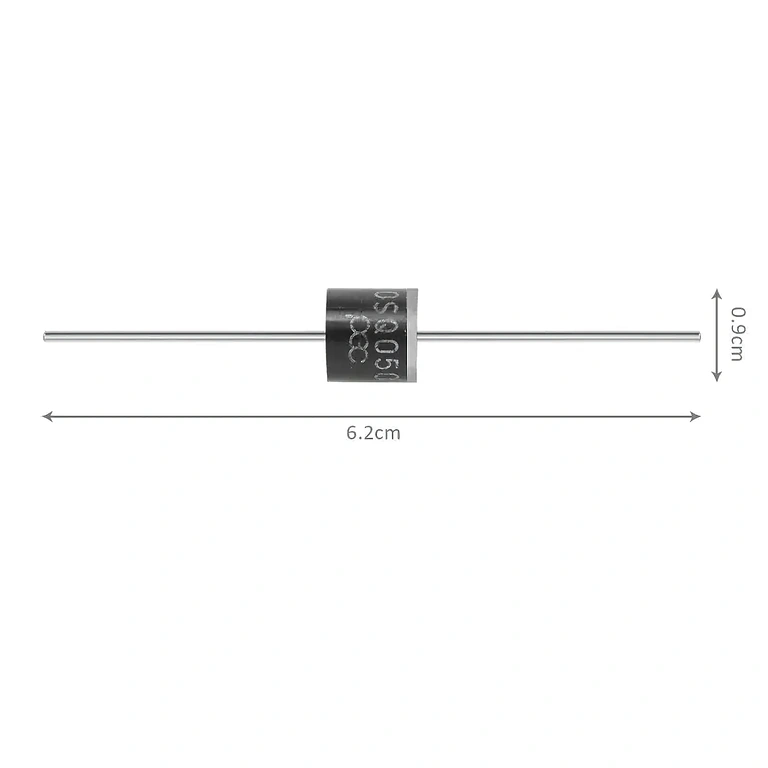

| Korpusas | TO-277A (SQ) |
| Suderinamumas su saulės sistemomis | 12V / 24V / 48V |
| Suderinamumas su baterijomis | AGM, GEL, švino rūgšties |
| Kiekis rinkinyje | 5 vnt. |
Pakuotės turinys

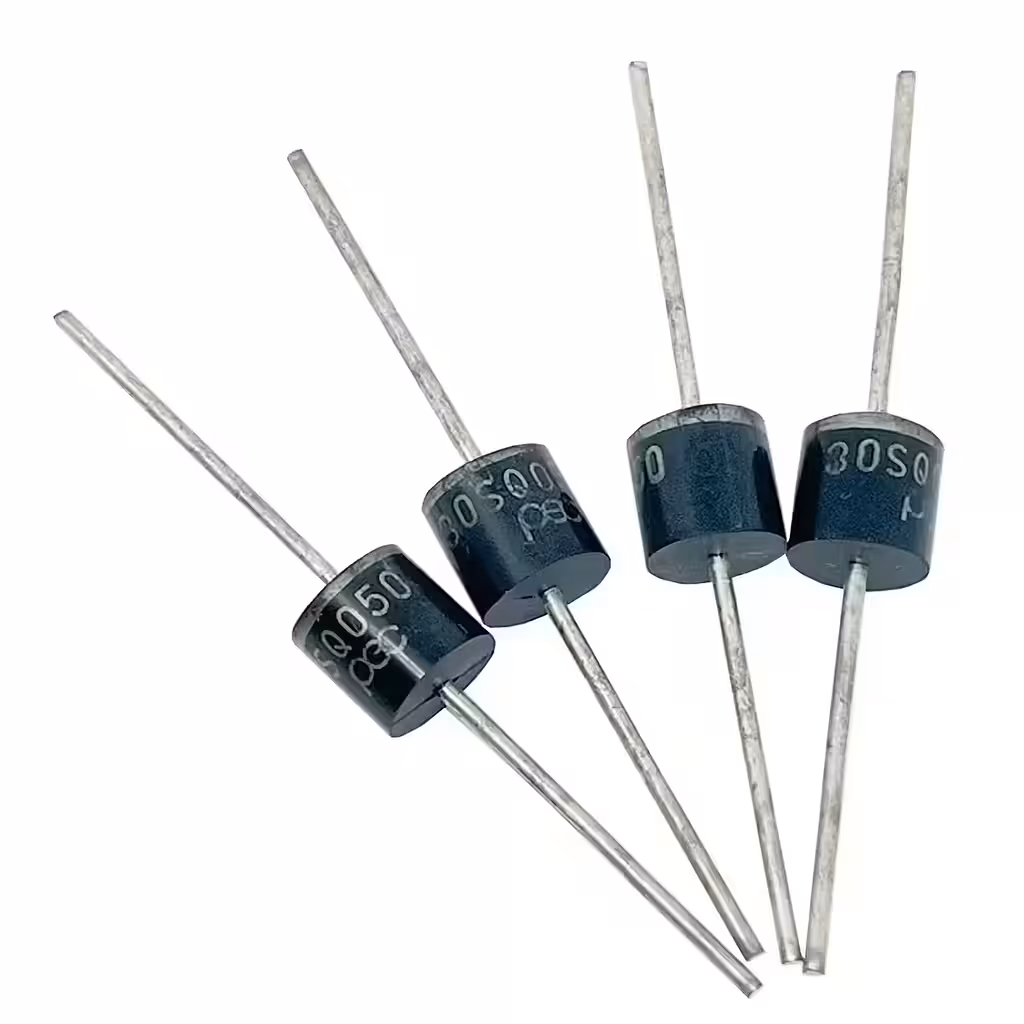

- 5 x Schottky diodai 30SQ050 (30A / 50V, TO-277A korpusas)
Dažniausiai užduodami klausimai
Kiek diodų yra rinkinyje ir kaip skaičiuojama kaina?
Rinkinyje yra 5 vnt. Schottky 30SQ050 diodų. Nurodyta kaina galioja visam 5 vienetų rinkiniui.
Ar galima šiuos diodus naudoti 48V saulės sistemoje?
Taip, 50V maksimali atvirkštinė įtampa leidžia juos naudoti 12V, 24V ir 48V sistemose. Rekomenduojame, kad darbinė įtampa neviršytų 80% nominalios vertės, siekiant maksimalaus komponento ilgaamžiškumo.
Kodėl verta rinktis Schottky, o ne įprastą silicio diodą?
Klasikinis silicio diodas praranda 0,6–0,7V srovės pratekėjimo metu. Schottky 30SQ050 praranda tik ~0,45V. Esant 30A srovei, šis skirtumas virsta vatais, kurie veltui išsisklaido šilumos pavidalu – tai nedidelis nuostolis vienam diodui, tačiau reikšmingas per visus metus.
Ar būtinas radiatorius?
Esant mažesnėms nei 10–15A srovėms, TO-277A korpusas pakankamai efektyviai išsklaido šilumą be papildomo radiatoriaus. Jei sistema nuolat veikia arti 30A ribos, rekomenduojame montuoti ant radiatoriaus ar metalinio paviršiaus, kad sandūros temperatūra išliktų saugiose ribose.
Ar galima naudoti kitur, ne tik saulės sistemose?
Taip. Diodai 30SQ050 tinka bet kur, kur reikalingas ištaisymas, atvirkštinės srovės blokavimas ar apsauga nuo poliškumo sumaišymo DC grandinėse iki 50V ir 30A – nuo įkroviklių iki pramoninių maitinimo šaltinių.
